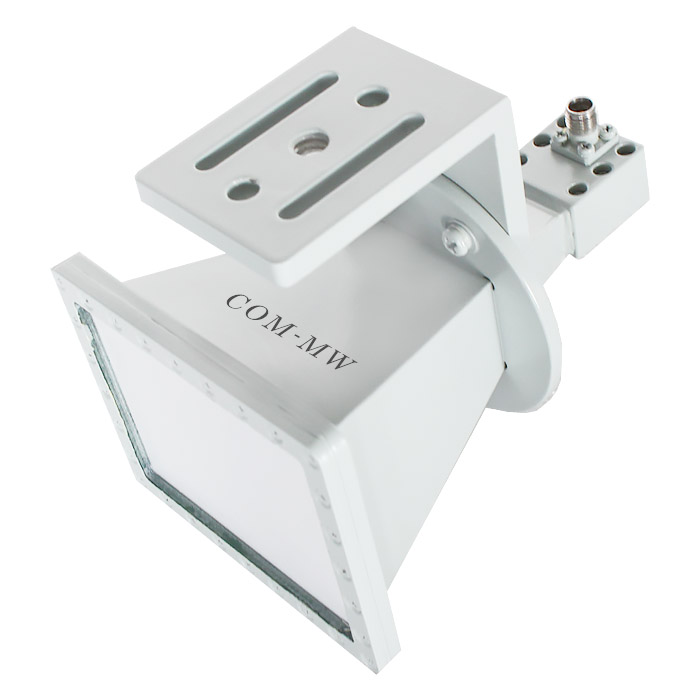

15~31GHz, 18dBi, 线极化 , 2.92-K
喇叭天线是面天线,波导管终端渐变张开的圆形或矩形截面的微波天线,是使用最广泛的一类微波天线。 喇叭天线的结构比较简单,方向图也比较简单而容易控制,一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 15 | ~ | 31 | GHz |

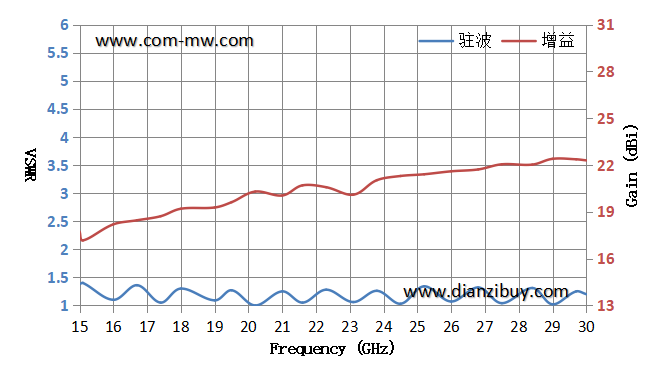

增益 | 18 | dBi | ||
驻波比 | 2.0 | |||
交叉极化隔离度 | 20 | dB | ||
承受功率 | 25 | W |
极化方式 | 线极化 |
接口形式 | 2.92-K |

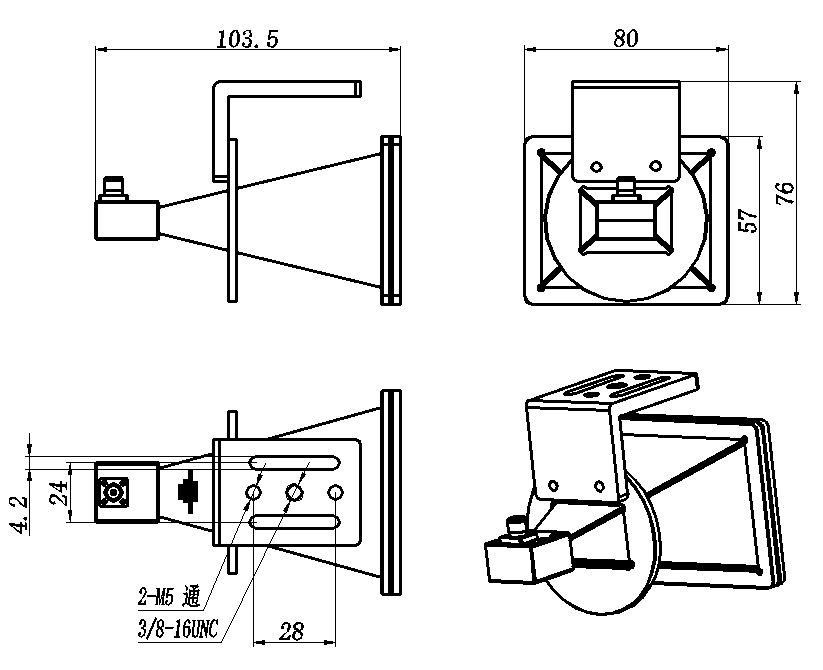

外形尺寸 | 104*80*76mm |
估算重量 | 150g |
表面处理 | 海灰色烤漆 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+70℃设计保证 |
