产品
电桥
500~2500MHz,50W,90°电桥,表面贴装
- 8Z0002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 2500 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.85 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 50W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

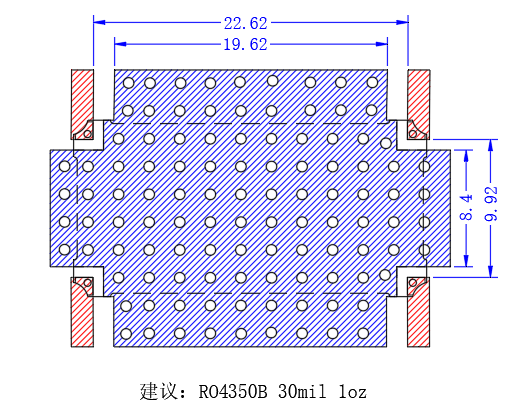

建议PCB布局图
典型测试曲线图

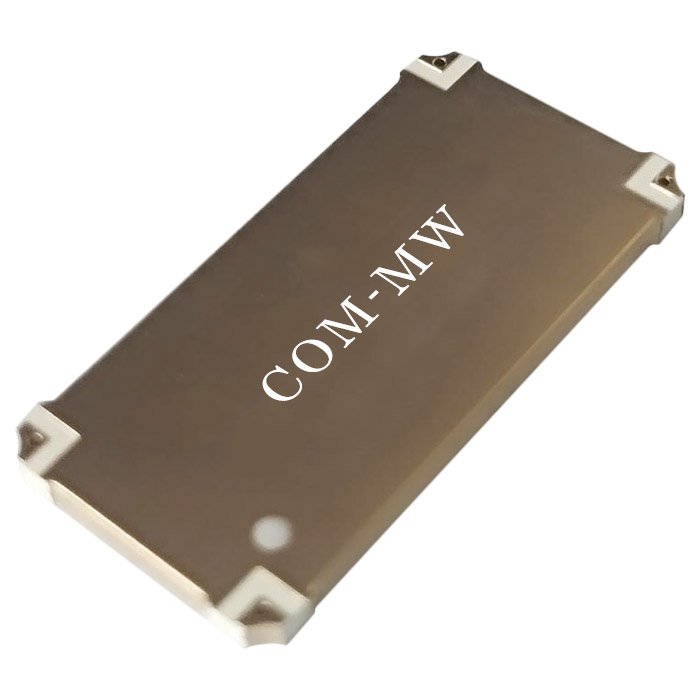

参考实物图
外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 500.00 | 1.06 | -4.00 | -2.54 | -90.23 | -36.47 |
| 643.00 | 1.02 | -3.22 | -3.27 | -90.62 | -41.84 |
| 786.00 | 1.03 | -2.99 | -3.72 | -90.75 | -29.80 |
| 929.00 | 1.08 | -3.06 | -3.78 | -90.83 | -25.36 |
| 1071.00 | 1.10 | -3.35 | -3.61 | -91.03 | -23.30 |
| 1214.00 | 1.10 | -3.70 | -3.31 | -90.79 | -22.69 |
| 1357.00 | 1.09 | -4.04 | -3.08 | -90.26 | -23.30 |
| 1500.00 | 1.08 | -4.19 | -3.02 | -89.85 | -24.78 |
| 1643.00 | 1.09 | -4.09 | -3.16 | -89.62 | -26.04 |
| 1786.00 | 1.08 | -3.78 | -3.46 | -89.43 | -25.46 |
| 1929.00 | 1.03 | -3.47 | -3.82 | -89.52 | -23.77 |
| 2071.00 | 1.03 | -3.30 | -4.11 | -89.95 | -22.44 |
| 2214.00 | 1.09 | -3.38 | -4.12 | -90.72 | -21.84 |
| 2357.00 | 1.13 | -3.85 | -3.77 | -91.37 | -22.05 |
| 2500.00 | 1.13 | -4.83 | -3.05 | -92.01 | -23.00 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
