产品
耦合器
4000~8000MHz, 耦合度20dB, 表面贴装, 100W
- ZDC8-20M4-8G-3985
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4000 | ~ | 8000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 19 | 20 | 21.5 | dB |
| 方向性 | 16 | 18 | dB | |
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |

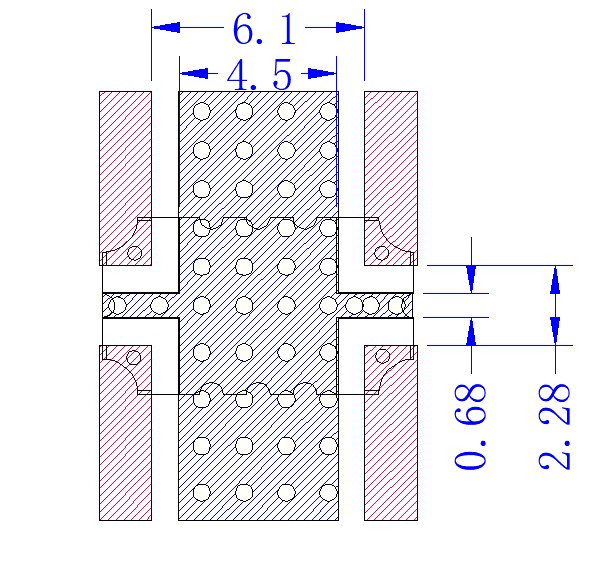

建议PCB布局图
典型测试曲线图
参考实物图
外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 3000 | 1.07 | 1.02 | -0.09 | -21.78 | -52.1 |
| 3429 | 1.11 | 1.11 | -0.11 | -20.95 | -49.08 |
| 3857 | 1.14 | 1.19 | -0.13 | -20.39 | -45.58 |
| 4286 | 1.18 | 1.24 | -0.12 | -19.93 | -43.08 |
| 4714 | 1.18 | 1.18 | -0.12 | -19.67 | -41.64 |
| 5143 | 1.11 | 1.08 | -0.13 | -19.48 | -40.74 |
| 5571 | 1.03 | 1.06 | -0.13 | -19.32 | -40.27 |
| 6000 | 1.15 | 1.15 | -0.14 | -19.26 | -40.37 |
| 6429 | 1.23 | 1.21 | -0.14 | -19.31 | -40.81 |
| 6857 | 1.24 | 1.2 | -0.16 | -19.27 | -41.54 |
| 7286 | 1.17 | 1.16 | -0.17 | -19.57 | -41.87 |
| 7714 | 1.06 | 1.05 | -0.17 | -19.75 | -41.47 |
| 8143 | 1.11 | 1.06 | -0.17 | -20.34 | -41.18 |
| 8571 | 1.25 | 1.17 | -0.19 | -21.02 | -41.67 |
| 9000 | 1.44 | 1.38 | -0.12 | -21.53 | -43.01 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
