产品
功分器
2100~2400MHz, 1W, 64路, 相位0°, SMA, SMA, 工业级
- ZPD3-64M2100-2400-2830
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2100 | ~ | 2400 | MHz |
| 损耗 | 20 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 64路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K（公共端口） |
| 接口形式 | SMA-J(SMA-JTYD1)分路端口 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 质量等级 | 工业级 |
| 振动 | 振动轴向：进行三轴振动筛选；施振时间：每轴振动时间为5min。（设计保证） |
| 温度循环 | 温度保持时间：产品高温和低温保持时间各为60min。循环次数：≥24次（不大于40次）（设计保证）；温度变化率：不低于15℃/min。 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1-64 |

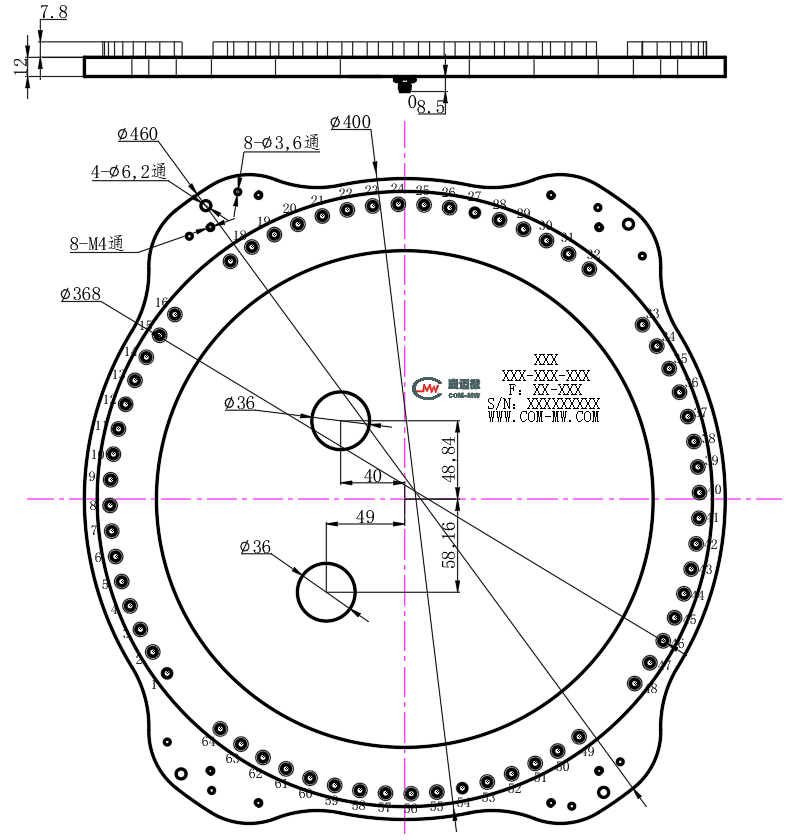

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
