产品
耦合器
1000~4000MHz, 耦合度30dB, SMA, 50W,
- ZDC8-30M1000-4000-1185
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 4000 | MHz |
| 插入损耗 | 0.15 | 0.4 | dB | |
| 耦合度 | 28.8 | 30 | 31.2 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.15 | 1.25 | ||
| 耦合线驻波比 | 1.15 | 1.25 |
其它参数
| 接口形式 | SMA-K |
| 功率容量 | 50W |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S33 VSWR | S13 C |
| 1000 | -0.05 | -62.1 | 1.01 | 1.01 | -30.8 |
| 1300 | -0.05 | -58.6 | 1.01 | 1.02 | -29.6 |
| 1600 | -0.07 | -54.2 | 1.01 | 1.02 | -29.2 |
| 2000 | -0.08 | -50.7 | 1.02 | 1.03 | -29.3 |
| 2400 | -0.08 | -49.8 | 1.03 | 1.02 | -29.7 |
| 2800 | -0.09 | -49.9 | 1.06 | 1.03 | -29.7 |
| 3200 | -0.1 | -50.5 | 1.04 | 1.04 | -29.4 |
| 3600 | -0.11 | -51.2 | 1.01 | 1.02 | -29.3 |
| 4000 | -0.11 | -49.6 | 1.07 | 1.04 | -30.2 |

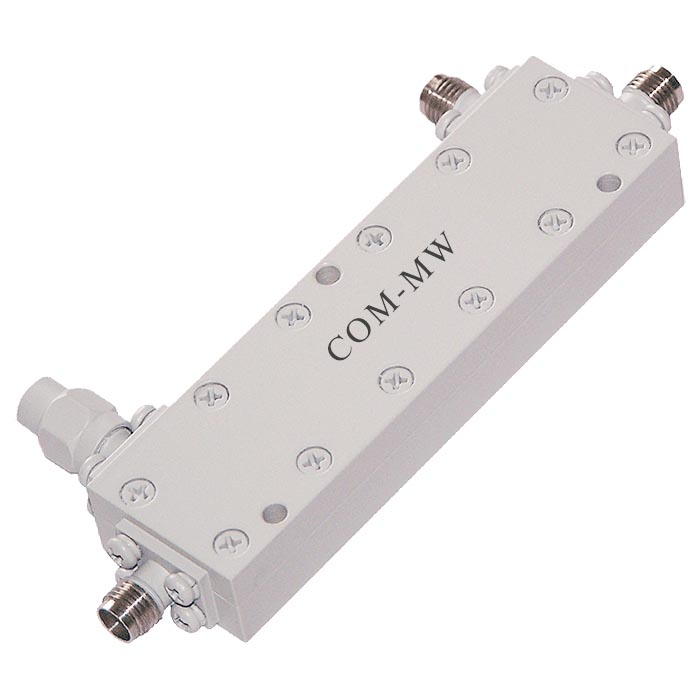

参考实物图

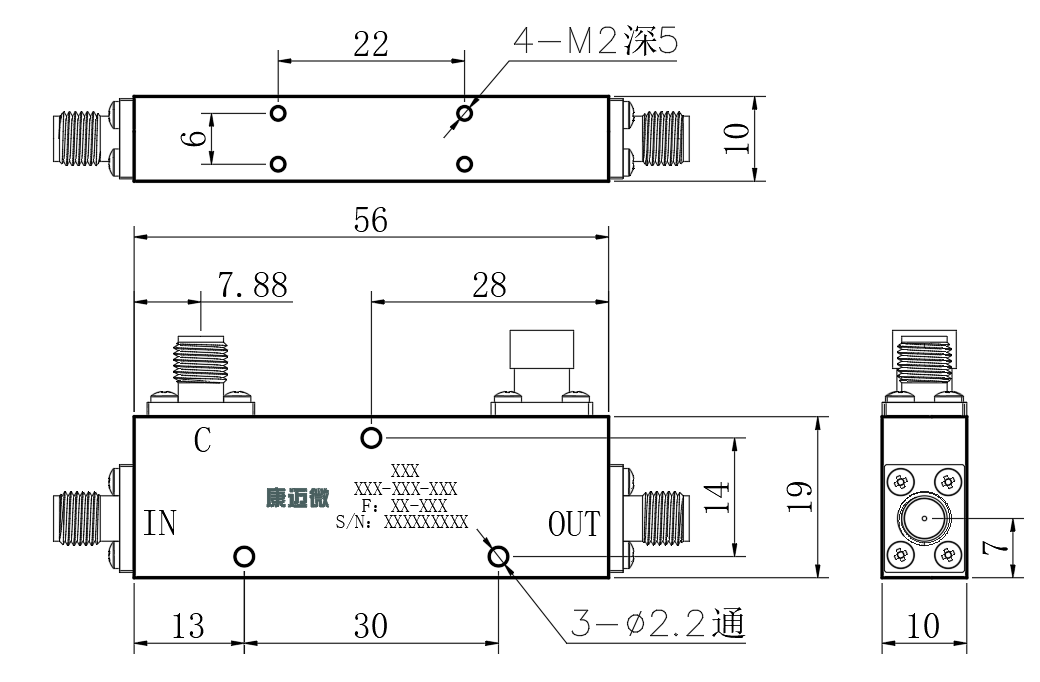

外形结构图（mm）

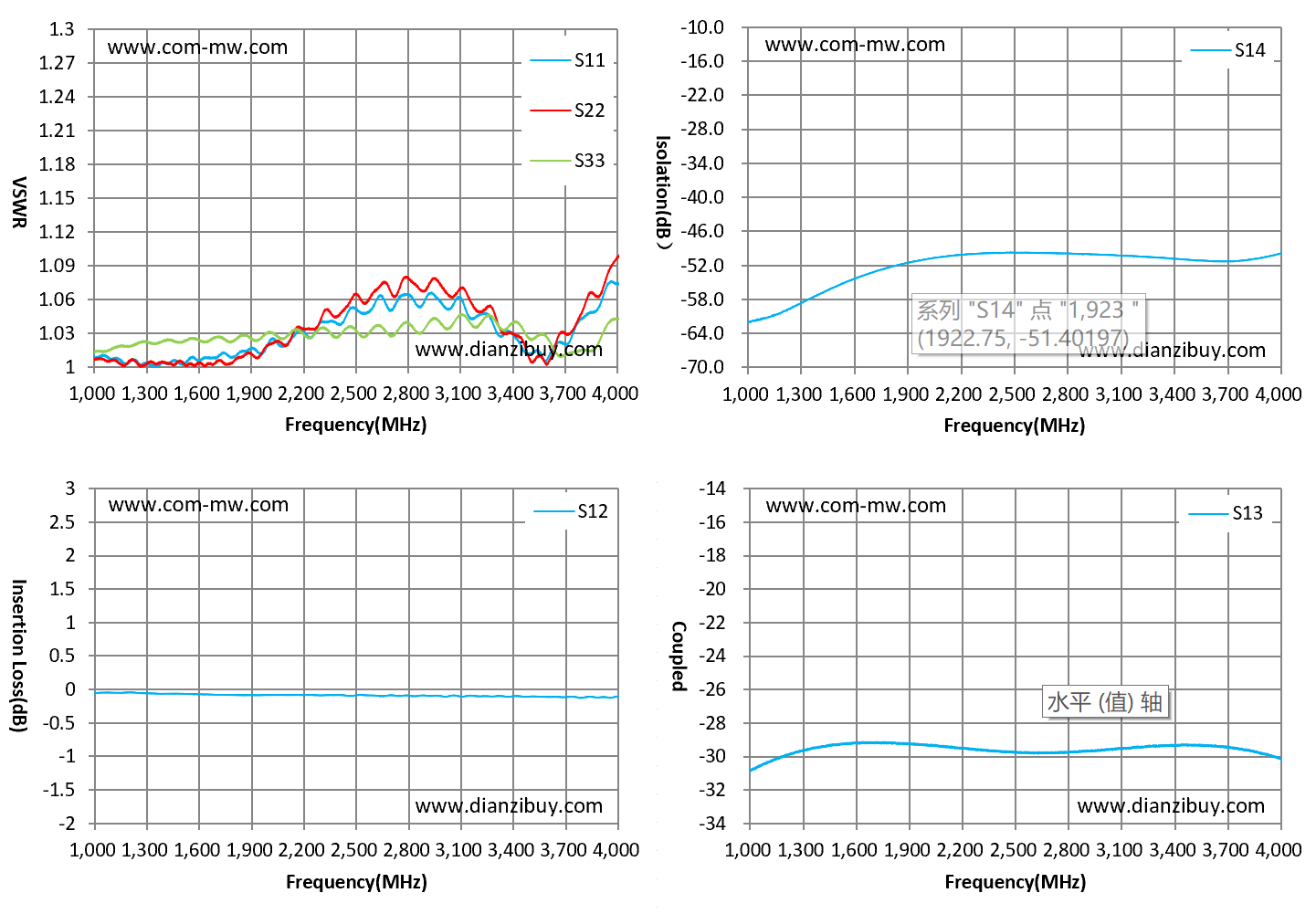

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
