低噪声放大器
1000~2000MHz, 增益35dB, 噪声系数0.8dB, P-1dB功率10dBm, SMA
- DLNA8-1-2G-3872
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | 1.2 | dB | ||
| 噪声系数 | 0.8 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 工作电压 | +15V |
| 工作电流 | 150mA |
| 工作温度 | -40~+60℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | PSAT | Nosie |
| MHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 500 | 1.96 | 1.97 | 35.27 | 15.85 | 18.42 | 0.73 |
| 643 | 1.84 | 1.44 | 35.71 | 18.26 | 19.25 | 0.18 |
| 786 | 1.63 | 1.36 | 35.85 | 19.07 | 19.6 | 0.31 |
| 929 | 1.46 | 1.37 | 36.02 | 19.31 | 19.76 | 0.4 |
| 1071 | 1.4 | 1.46 | 36.2 | 18.9 | 19.4 | 0.49 |
| 1214 | 1.3 | 1.5 | 36.12 | 19.22 | 19.86 | 0.54 |
| 1357 | 1.29 | 1.49 | 36.1 | 19.12 | 19.94 | 0.54 |
| 1500 | 1.31 | 1.42 | 36.02 | 19.03 | 19.94 | 0.54 |
| 1643 | 1.38 | 1.36 | 35.95 | 18.96 | 19.97 | 0.55 |
| 1786 | 1.45 | 1.27 | 35.85 | 18.75 | 19.8 | 0.47 |
| 1929 | 1.55 | 1.21 | 35.66 | 18.77 | 19.77 | 0.45 |
| 2071 | 1.62 | 1.22 | 35.42 | 18.65 | 19.8 | 0.42 |
| 2214 | 1.69 | 1.29 | 35.09 | 18.65 | 19.56 | 0.45 |
| 2357 | 1.7 | 1.41 | 34.72 | 18.74 | 19.73 | 0.53 |
| 2500 | 1.71 | 1.6 | 34.19 | 19.1 | 19.96 | 0.64 |

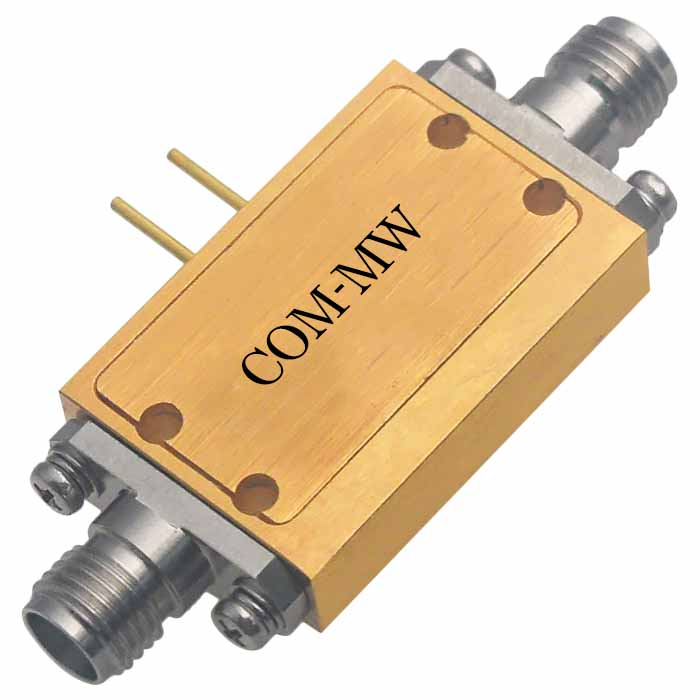

参考实物图

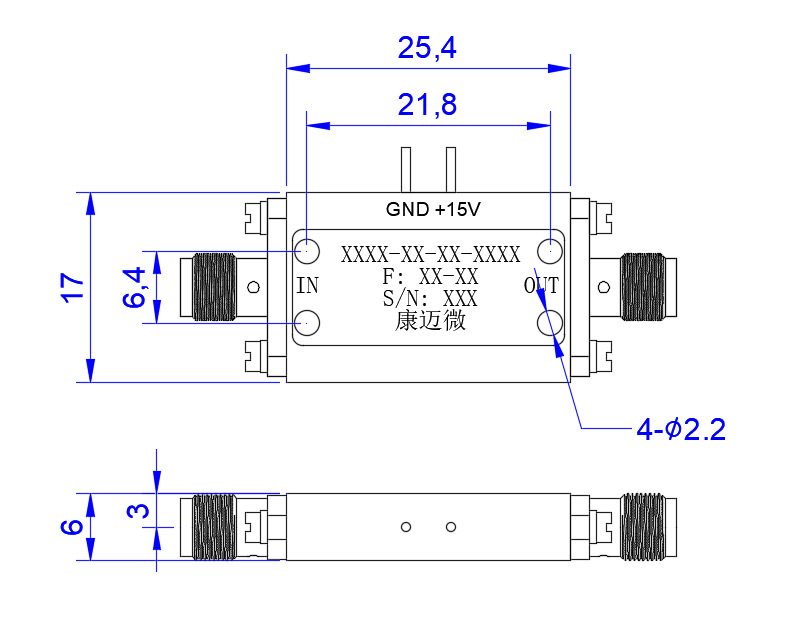

外形结构图（mm）

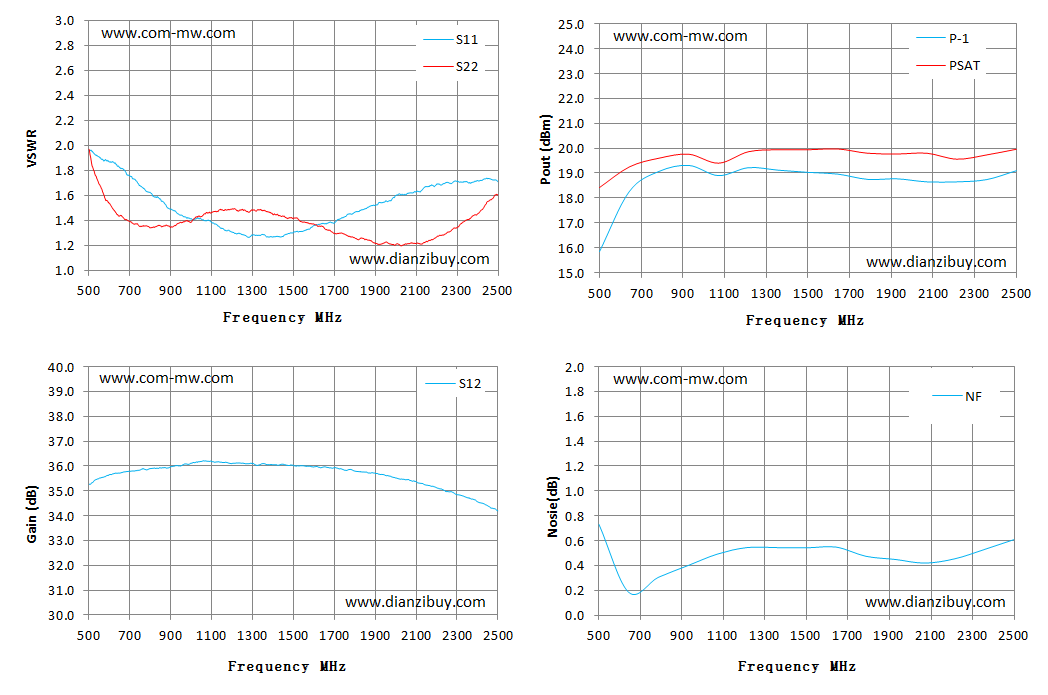

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
