低噪声放大器
1~7GHz, 增益33dB, 噪声系数1.8dB, P-1dB功率15dBm, SMA
- DLNA8-1-7G-3478
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 7 | GHz |
| 增益 | 33 | dB | ||
| 增益平坦度 | ±0.5 | ±1 | dB | |
| 噪声系数 | 1.8 | 2 | dB | |
| 驻波比 | 1.8 | 2 | ||
| P-1dB功率 | 15 | dBm | ||
| OIP3 | 25 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 反向隔离 | 55dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 | S22 | Gain dB | NF dB | P-1 dBm | Psat dBm |
|---|---|---|---|---|---|---|
| 571 | 2.19 | 1.8 | 30.52 | 2.9 | 14.62 | 16.68 |
| 1143 | 1.43 | 1.59 | 35.11 | 1.51 | 18.21 | 18.88 |
| 1714 | 1.59 | 1.55 | 35.14 | 1.74 | 18.37 | 19.48 |
| 2286 | 1.56 | 1.44 | 35.07 | 1.48 | 18.16 | 19.45 |
| 2857 | 1.49 | 1.37 | 35.03 | 1.61 | 18.22 | 19.49 |
| 3429 | 1.4 | 1.37 | 34.98 | 1.62 | 18.43 | 19.71 |
| 4000 | 1.34 | 1.37 | 34.94 | 1.5 | 18.51 | 19.69 |
| 4571 | 1.3 | 1.37 | 34.89 | 1.68 | 18.33 | 19.4 |
| 5143 | 1.27 | 1.36 | 34.84 | 1.68 | 18.39 | 19.1 |
| 5714 | 1.24 | 1.36 | 34.78 | 1.68 | 18.48 | 19.16 |
| 6286 | 1.22 | 1.36 | 34.7 | 1.78 | 18.43 | 19.16 |
| 6857 | 1.34 | 1.36 | 34.31 | 1.72 | 18.47 | 19.15 |
| 7429 | 1.79 | 1.32 | 33.34 | 1.86 | 18.85 | 19.27 |
| 8000 | 2.59 | 1.41 | 31.34 | 2.17 | 18.95 | 19.42 |
参考实物图
外形结构图（mm）

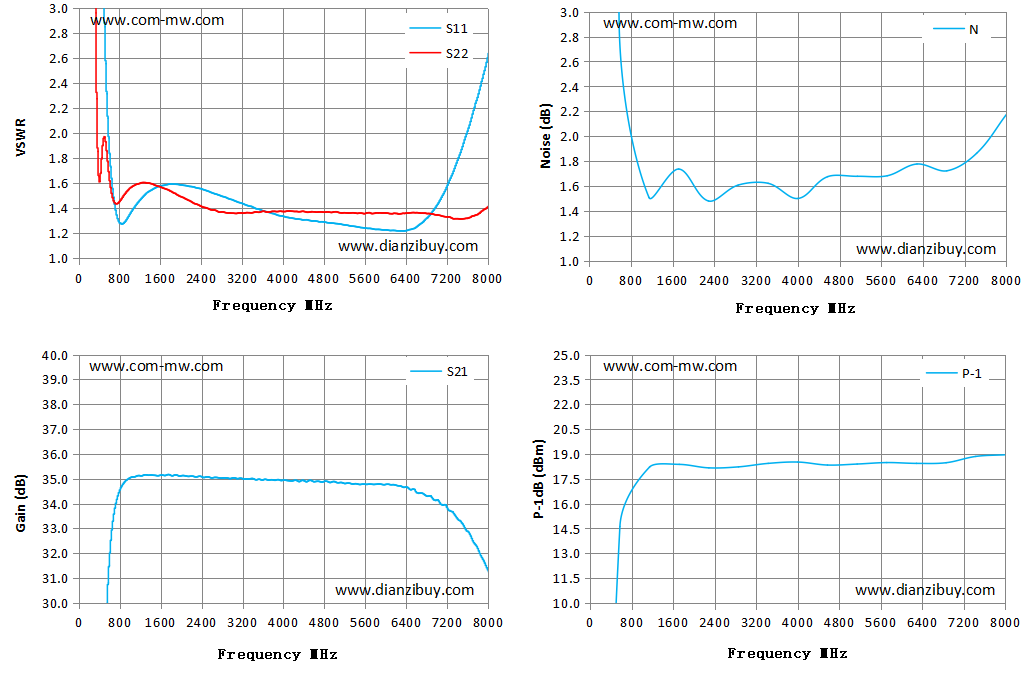

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
