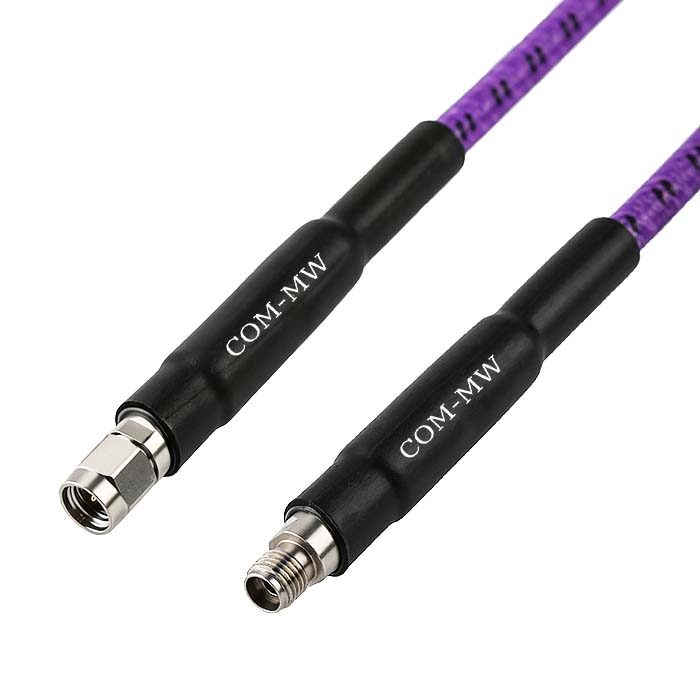

DC~40GHz, 带铠甲稳幅稳相, 1000mm, 2.92-J, 2.92-K
高性价比带铠甲稳幅稳相电缆组件。
指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
频率范围 | DC | ~ | 40 | GHz | |
插入损耗 | DC-40 | 3.21 | 3.56 | dB | |
驻波 | DC-6 | 1.01 | 1.35 | ||
驻波 | 6-15 | 1.06 | 1.35 | ||
驻波 | 15-26.5 | 1.12 | 1.35 | ||
驻波 | 26.5-40 | 1.20 | 1.38 |
电缆类别 | 带铠甲稳幅稳相电缆组件 |
长度 | 1000mm |
接口一 | 2.92-J不锈钢螺母 |
接口二 | 2.92-K不锈钢 |
阻抗 | 50Ω |
工作温度 | -40~+85℃设计保证 |
存储温度 | -40~+85℃设计保证 |
A | 1000 | mm | C1 | 8.0 | mm |
B | 6.3 | mm | W1 | 8.9 | mm |
T | 20 | mm |
频率(MHz) | 插损(dB) | 输入驻波 | 输出驻波 |
100 | 0.01 | 1.01 | 1.01 |
4000 | 0.54 | 1.02 | 1.02 |
6000 | 0.91 | 1.05 | 1.06 |
8000 | 1.18 | 1.07 | 1.09 |
10000 | 1.36 | 1.09 | 1.07 |
15000 | 1.81 | 1.11 | 1.11 |
18000 | 2.14 | 1.12 | 1.13 |
20000 | 2.35 | 1.14 | 1.14 |
26500 | 2.93 | 1.17 | 1.16 |
30000 | 3.16 | 1.18 | 1.19 |
40000 | 3.52 | 1.21 | 1.22 |
1 | 建议安装半径大于80mm |
