产品
滤波器
通带频率137.5~142.5MHz, -40dB带宽6.15MHz, 微带圆针
- ZBF9-S140-5.3-1109
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 137.5 | ~ | 142.5 | MHz |
| 中心损耗 | / | / | 27.5 | 28.5 | dB | |
| -1dB带宽 | / | / | 5.1 | MHz | ||
| -3dB带宽 | / | / | 5.3 | MHz | ||
| -40dB带宽 | / | / | 6.15 | MHz | ||
| 带外抑制 | 45 | dB |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 功率容量 | 0.1W设计保证 |
| 绝对时延 | ≤2900ns |
| 时延波动 | ≤150ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F(MHz) | S21 (us) | S21 (dB) |
| 130 | 1.7383 | -81.02 |
| 132.1 | 1.581 | -81.78 |
| 134.2 | 2.4923 | -81.4 |
| 135.25 | 2.4483 | -73.93 |
| 136.3 | 2.8254 | -76.21 |
| 136.9 | 1.1714 | -58.23 |
| 137.35 | 2.8615 | -29.14 |
| 138.4 | 2.9122 | -27.91 |
| 139.45 | 2.9026 | -27.98 |
| 140 | 2.9061 | -27.62 |
| 140.5 | 2.91 | -27.3 |
| 141.55 | 2.916 | -27.52 |
| 142.6 | 2.8826 | -32.58 |
| 143.1 | 0.0969 | -85.34 |
| 143.65 | 0.3185 | -84.68 |
| 144.7 | 0.005 | -76.29 |
| 145.75 | 1.3186 | -67.1 |
| 147.85 | 2.5503 | -76.67 |
| 149.95 | 1.68 | -71.19 |

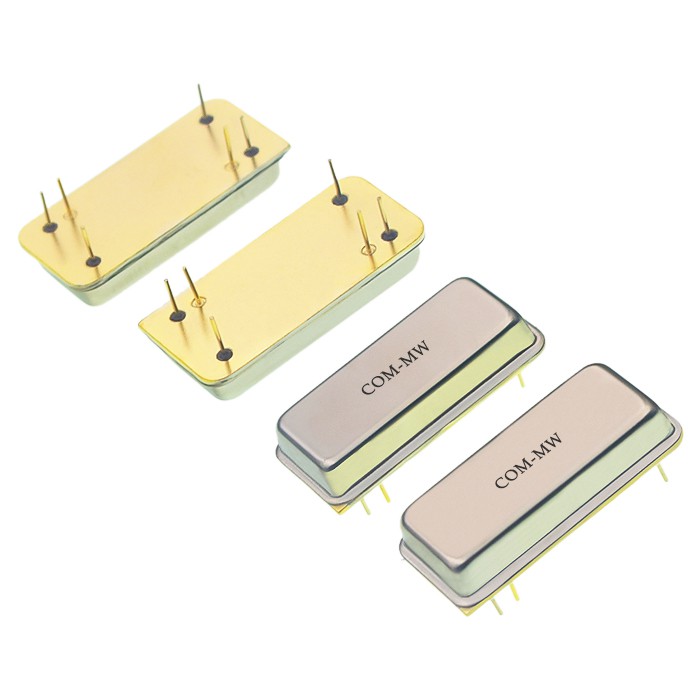

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
