滤波器
通带频率 31.8~32.3GHz,DC-29.5GHz≥75dBc,31.3GHz≥60dBc,2.92
- ZBF13-C32.05-0.5G-3333
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 31.8 | ~ | 32.3 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带内波动 | 任意40 | MHz | 0.3 | dB | ||
| 带外抑制 | DC-29.5 | GHz≥ | 75 | dBc | ||
| 带外抑制 | 31.3 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 31.6 | GHz≥ | 25 | dBc | ||
| 带外抑制 | 32.5 | GHz≥ | 25 | dBc | ||
| 带外抑制 | 32.8-43 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤3ns@通带内 |
| 时延波动 | ≤1ns@通带内任意40MHz |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

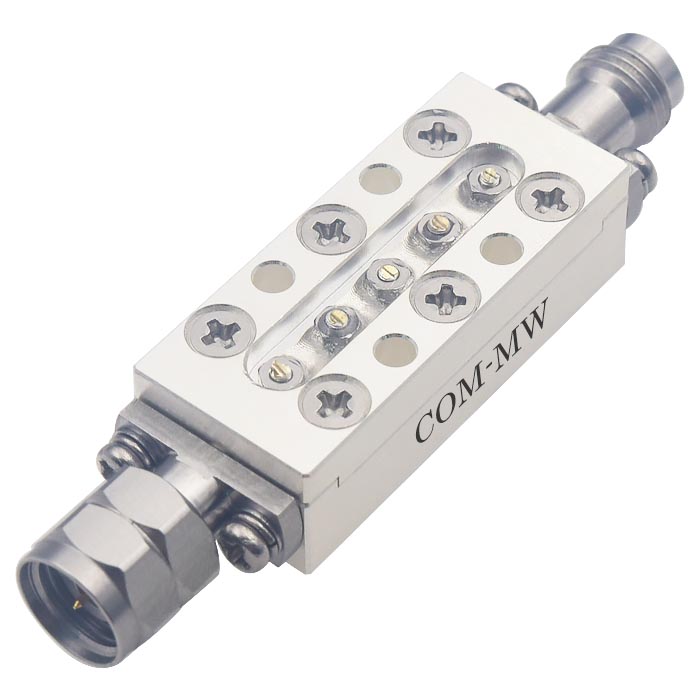

参考实物图

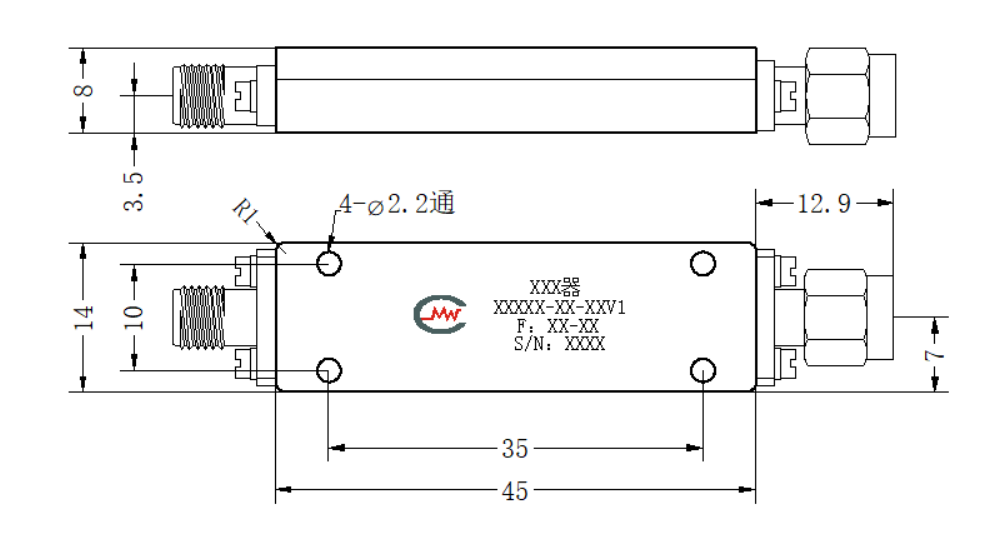

外形结构图（mm）

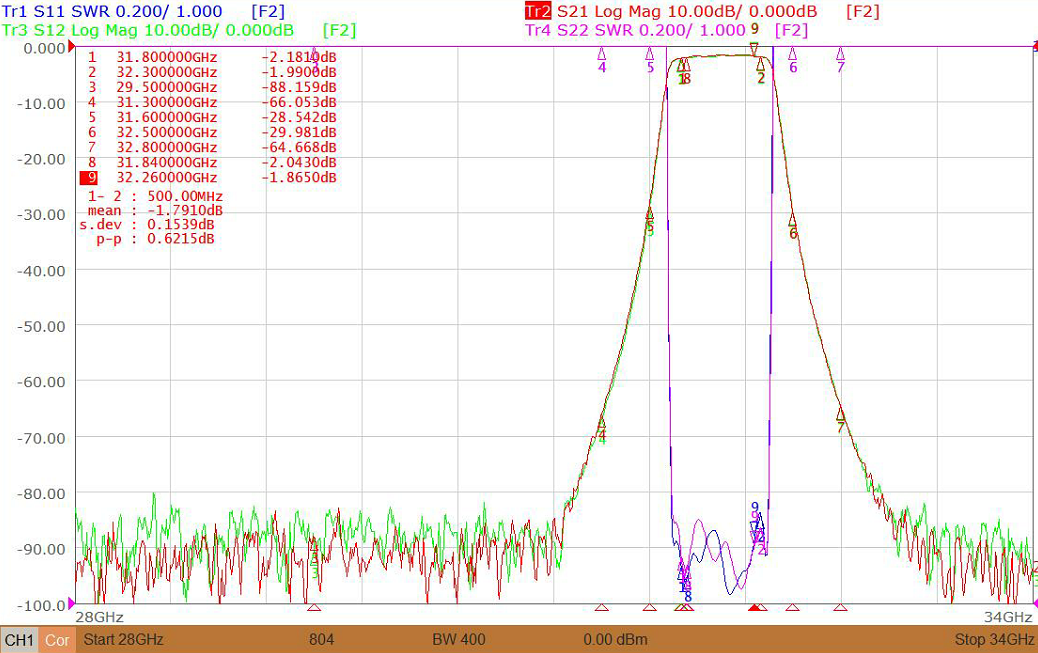

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
