1000~2000MHz, 50W, 180°电桥, SMA
- ZHC9-1-2G-2531
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 22 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 50W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 800 | 1.02 | -2.22 | -4.45 | -27.26 | 163.95 |
| 907 | 1.02 | -2.55 | -3.95 | -27.13 | 170.98 |
| 1014 | 1.05 | -2.88 | -3.61 | -27.93 | 176.38 |
| 1121 | 1.09 | -3.18 | -3.39 | -29.59 | 179.99 |
| 1229 | 1.12 | -3.4 | -3.21 | -32.36 | 182.13 |
| 1336 | 1.12 | -3.48 | -3.03 | -37.38 | 182.91 |
| 1443 | 1.1 | -3.56 | -2.98 | -49.58 | 182.32 |
| 1550 | 1.08 | -3.62 | -3.01 | -38.97 | 180.85 |
| 1657 | 1.08 | -3.58 | -3.05 | -34.28 | 179.72 |
| 1764 | 1.09 | -3.5 | -3.14 | -33.21 | 179.81 |
| 1871 | 1.09 | -3.36 | -3.28 | -34.45 | 181.38 |
| 1979 | 1.05 | -3.14 | -3.45 | -37.67 | 184.74 |
| 2086 | 1.01 | -2.91 | -3.74 | -41.8 | 189.97 |
| 2193 | 1.05 | -2.63 | -4.11 | -45.61 | 196.61 |
| 2300 | 1.1 | -2.28 | -4.59 | -48.26 | 204.37 |

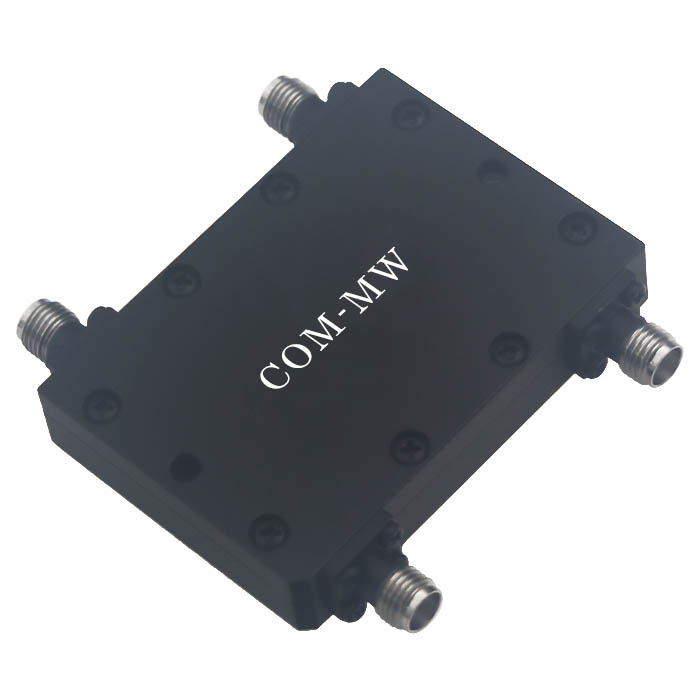

参考实物图
外形结构图（mm）

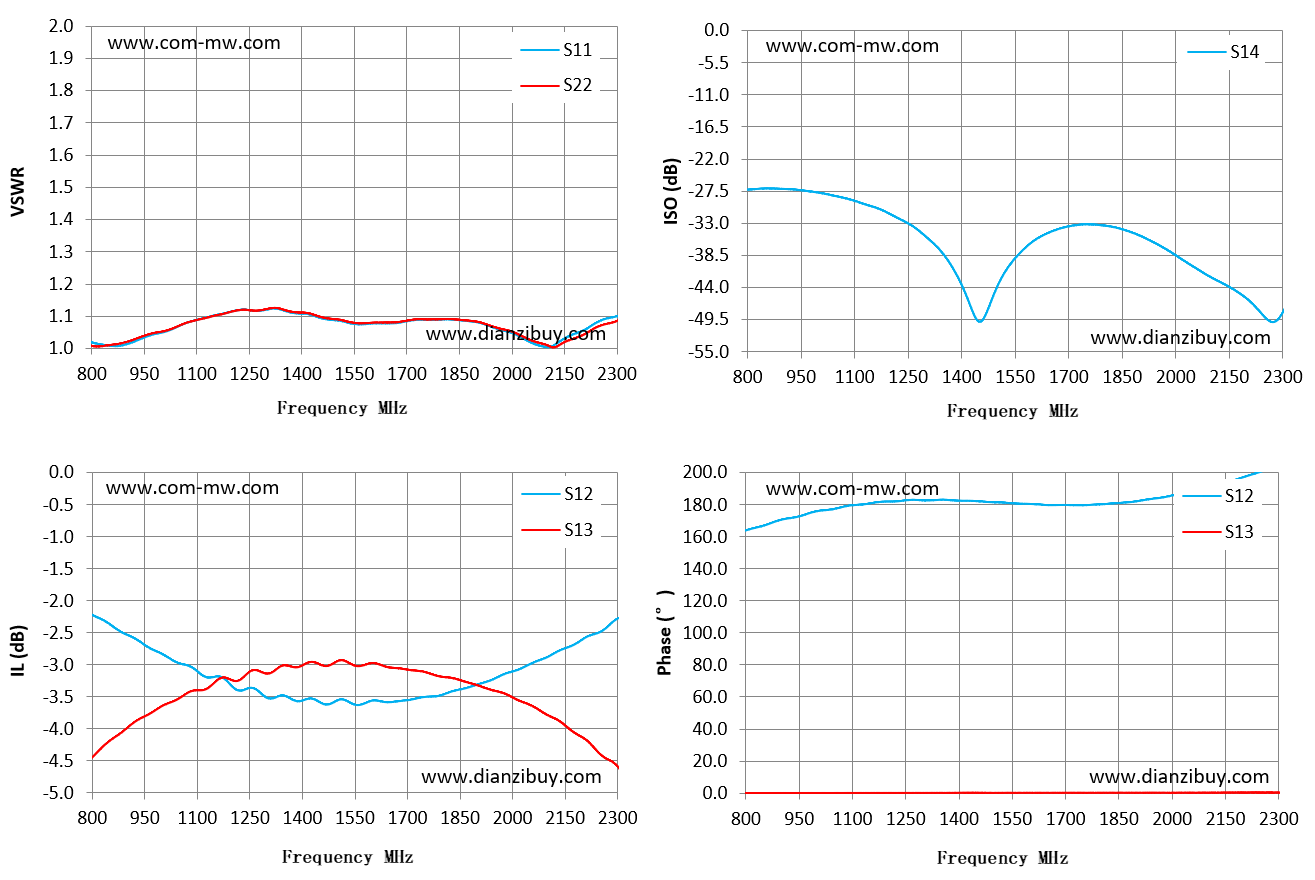

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
