108~248MHz,350~512MHz,136~174MHz,225~410MHz,~MHz,微带圆针
- ZS2-108-512-2093
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 108 | ~ | 248 | MHz |
| 通带频率二 | / | / | 350 | ~ | 512 | MHz |
| 通带频率三 | / | / | 136 | ~ | 174 | MHz |
| 通带频率四 | / | / | 225 | ~ | 410 | MHz |
| 通带驻波 | 1.5@F1&F3&F4 1.80@F2 | |||||
| 通带损耗 | (2.2@F1 )(3.5@F2) (2.5@F3) (2.7@F4) | dB | ||||
| 带内波动 | 1.0dB@F1&F3 2.0dB@F2 1.7dB@F4 | dB | ||||
| 通带一抑制度 | DC-70 | MHz≥ | 65 | dBc | ||
| 通带一抑制度 | 300-800 | MHz≥ | 65 | dBc | ||
| 通带二抑制度 | DC-300 | MHz≥ | 65 | dB | ||
| 通带二抑制度 | 570-1000 | MHz≥ | 65 | dB | ||
| 通带三抑制度 | DC-108 | MHz≥ | 65 | dBc | ||
| 通带三抑制度 | 210-800 | MHz≥ | 65 | dBc | ||
| 通带四抑制度 | DC-175 | MHz≥ | 65 | dBc | ||
| 通带四抑制度 | 460-1000 | MHz≥ | 65 | dBc |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

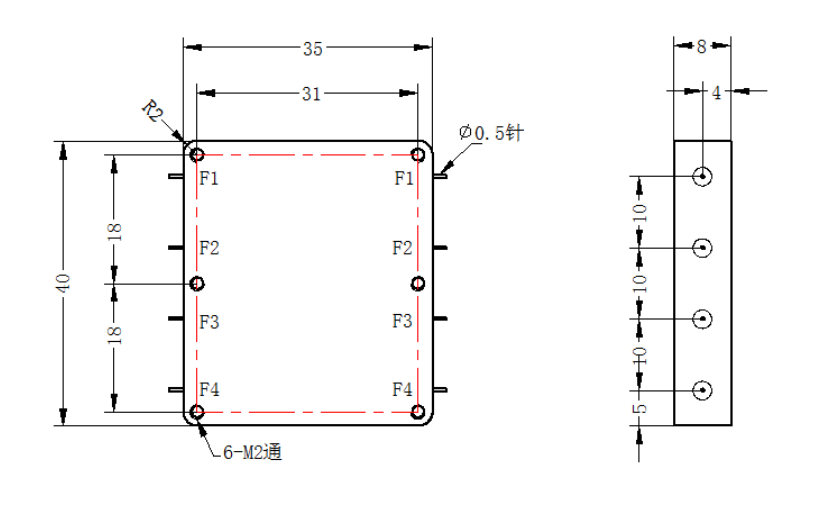

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
