隔离器
工作频率100~120MHz, 通过功率100W, SMA
- DG9-100-120-3159
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 120 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 20W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 工作温度 | -0~+60℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 90 | 2.21 | -1.41 | -10.29 | 2.1 |
| 94 | 1.68 | -0.91 | -13.01 | 1.6 |
| 97 | 1.45 | -0.72 | -15.83 | 1.4 |
| 101 | 1.29 | -0.62 | -20.59 | 1.27 |
| 104 | 1.25 | -0.6 | -23.91 | 1.24 |
| 108 | 1.24 | -0.61 | -24.04 | 1.24 |
| 111 | 1.25 | -0.63 | -22.44 | 1.25 |
| 115 | 1.25 | -0.63 | -20.99 | 1.24 |
| 119 | 1.24 | -0.63 | -20.54 | 1.21 |
| 122 | 1.22 | -0.63 | -20.74 | 1.19 |
| 126 | 1.2 | -0.63 | -21.6 | 1.19 |
| 129 | 1.19 | -0.64 | -22.41 | 1.22 |
| 133 | 1.21 | -0.68 | -22.74 | 1.29 |
| 136 | 1.23 | -0.72 | -21.71 | 1.35 |
| 140 | 1.28 | -0.82 | -19.24 | 1.45 |

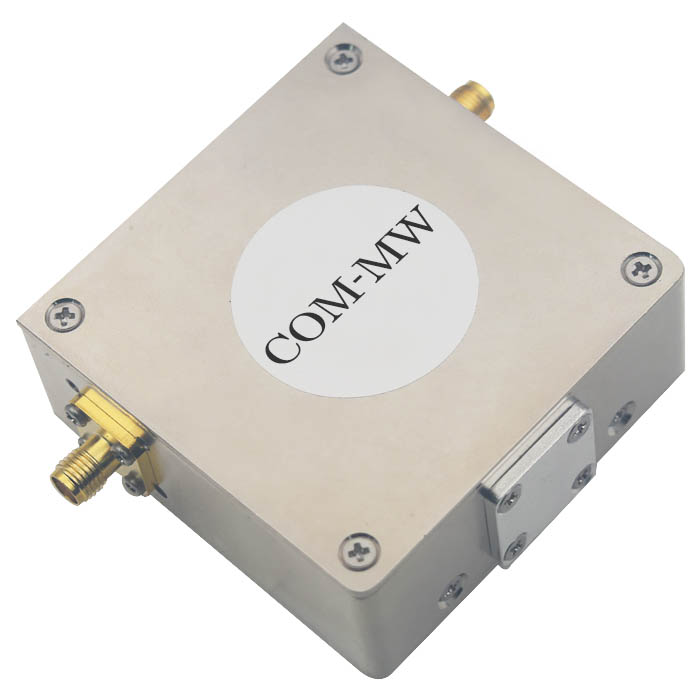

参考实物图

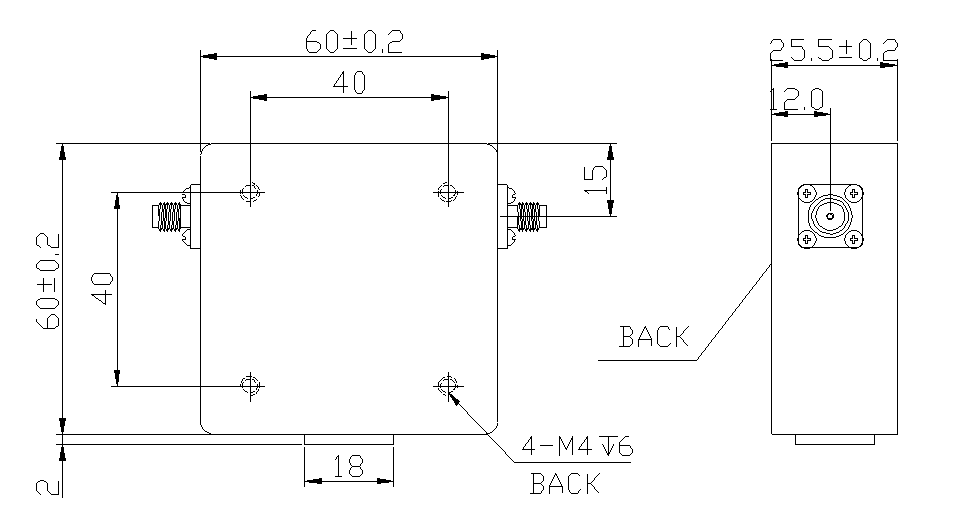

外形结构图（mm）

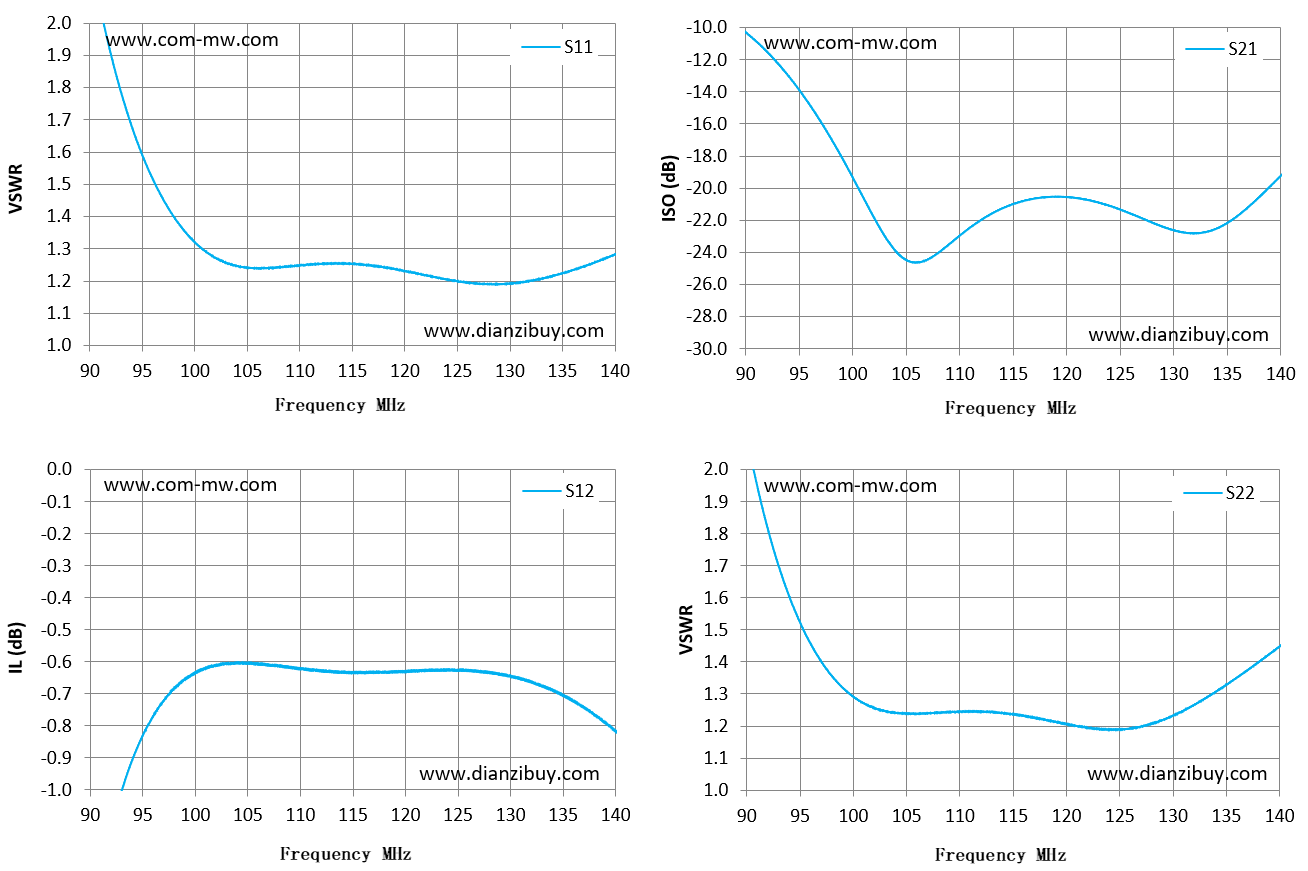

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
