DC~43.5GHz, 单刀双掷 , 机械反射式开关, 开关时间15ms, 2.4
- DSW9-2R0-43.5G-1960
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低损耗。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 43.5 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 50 | dB | ||
| 驻波比 | 1.7 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作电压 | +24V |
| 工作电流 | 80mA |
| 工作温度 | -25~+60℃设计保证 |
| 其它 | TTL电平控制；断电保持 |

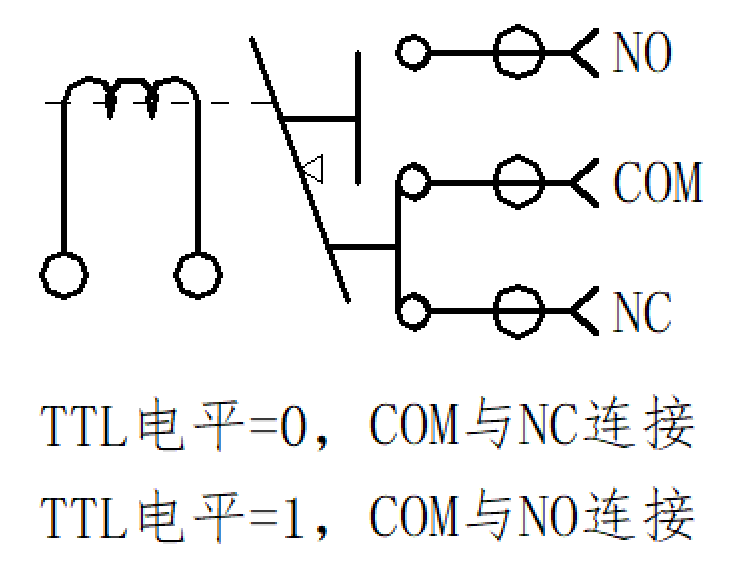

控制电路示意图
端口定义
| 公共端口 | C |
| 分路端口 | NO，NC |

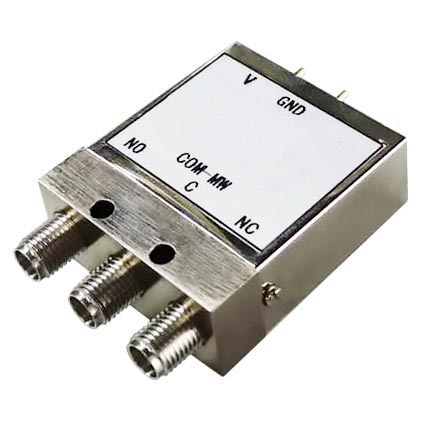

参考实物图

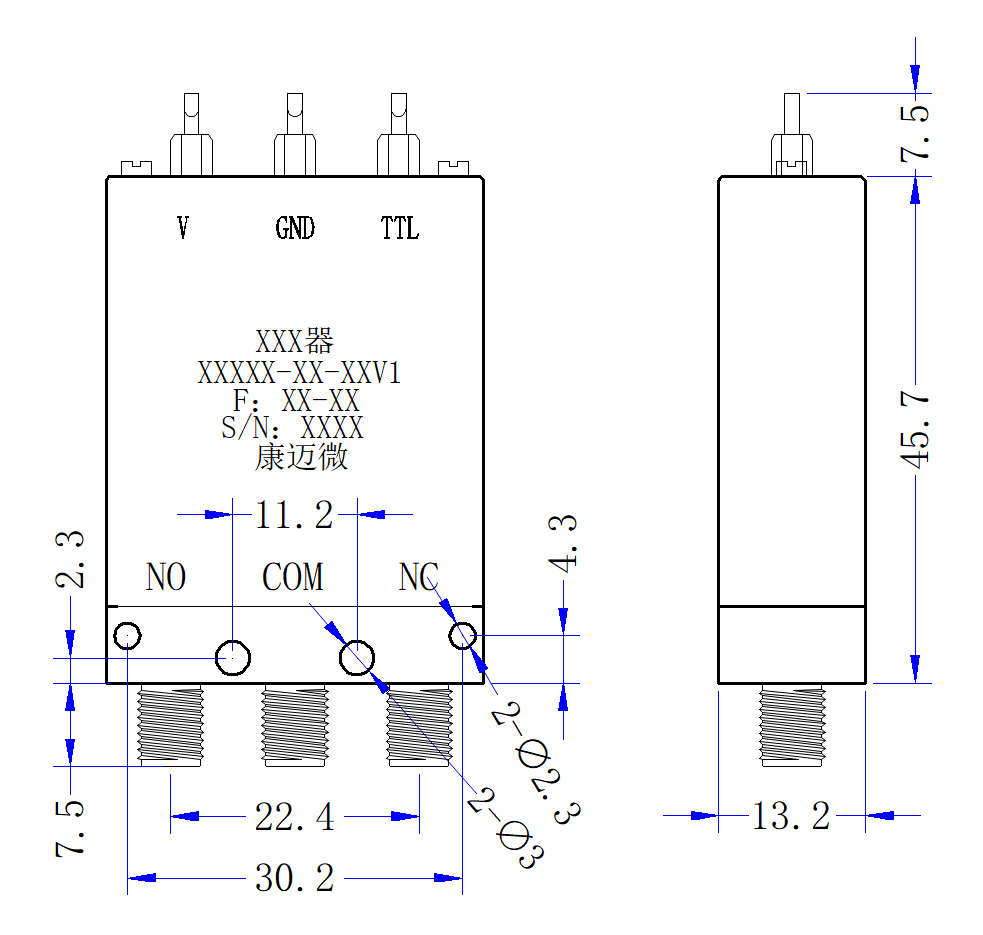

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
