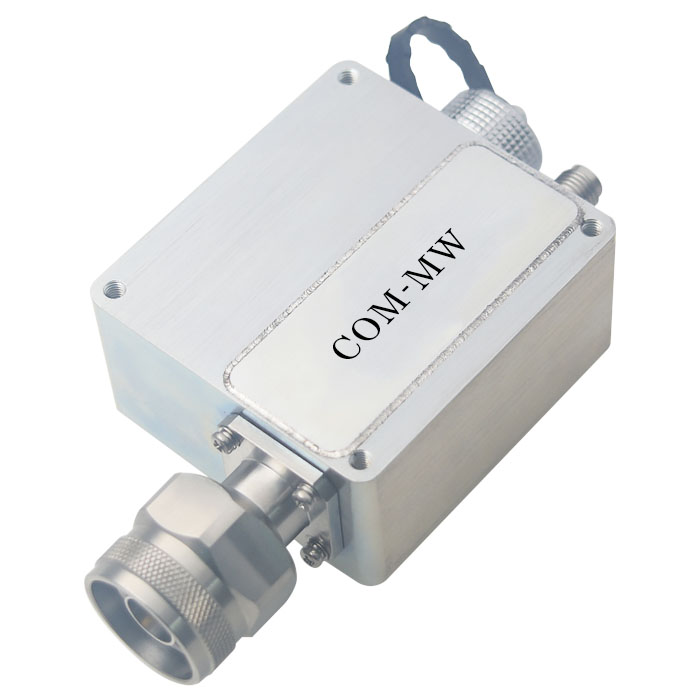

800~3000MHz, 增益50dB, 噪声系数1dB, P-1dB功率10dBm
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 800 | ~ | 3000 | MHz |
增益 | 50 | dB | ||
增益平坦度 | ±2 | dB | ||
噪声系数 | 0.7 | 1 | dB | |
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm | ||
最大输入功率 | 10 | dBm |

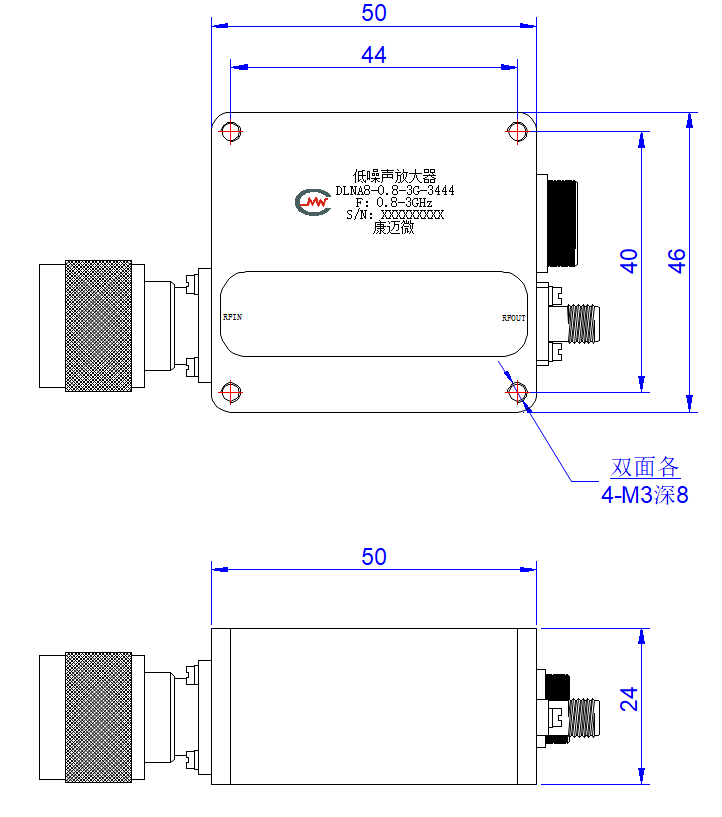

接口形式 | N -J及SMA-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -40~+70℃设计保证 |
其它 | 供电接头GX12-4;防护等级IP65 |
序号 | 定义 | 备注 |
1 | +12V | |
2 | +12V | |
3 | GND | |
4 | GND |

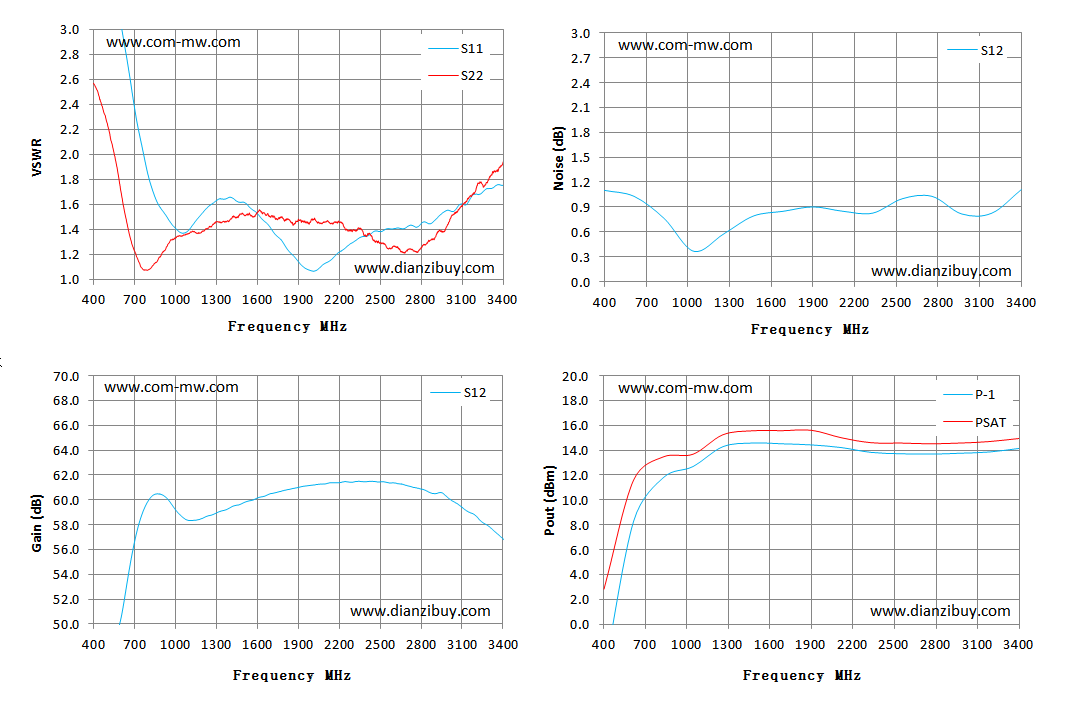

Frequency MHz | S11 驻波 | S22 驻波 | S12 增益 dB | S12 1dB功率 dBm | S12 饱和功率 dBm | S12 噪声 dB |
400 | 3.82 | 2.57 | 40.15 | -3.98 | 2.82 | 1.1 |
614 | 2.94 | 1.6 | 51.21 | 8.29 | 11.61 | 1.03 |
829 | 1.72 | 1.11 | 60.31 | 11.8 | 13.47 | 0.76 |
1043 | 1.37 | 1.35 | 58.7 | 12.69 | 13.68 | 0.37 |
1257 | 1.6 | 1.43 | 58.75 | 14.28 | 15.24 | 0.58 |
1471 | 1.43 | 1.51 | 60.45 | 14.52 | 15.58 | 0.79 |
1686 | 1.15 | 1.48 | 61 | 14.43 | 15.61 | 0.85 |
1900 | 1.15 | 1.48 | 61 | 14.43 | 15.61 | 0.9 |
2114 | 1.14 | 1.47 | 61.33 | 14.22 | 15.01 | 0.85 |
2329 | 1.32 | 1.39 | 61.49 | 13.83 | 14.61 | 0.83 |
2543 | 1.41 | 1.27 | 61.42 | 13.72 | 14.58 | 1 |
2757 | 1.42 | 1.23 | 60.98 | 13.69 | 14.52 | 1 |
2971 | 1.55 | 1.39 | 60.43 | 13.76 | 14.58 | 0.82 |
3186 | 1.68 | 1.7 | 58.85 | 13.86 | 14.7 | 0.83 |
4000 | 1.76 | 1.94 | 56.87 | 14.15 | 14.95 | 1.11 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或加限幅器保护;
