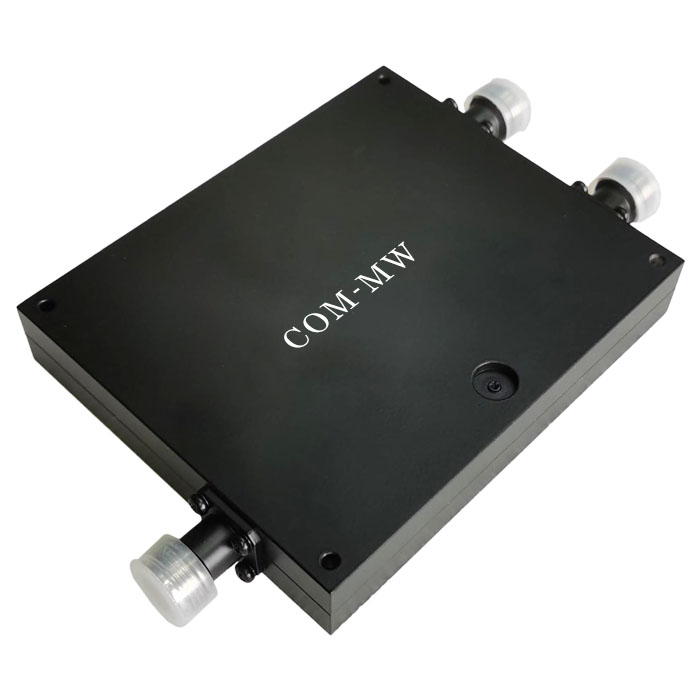

通带频率一0.7~1.05GHz, 通带频率二1.4~4.2GHz, N
宽带,大功率。
参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|---|
通带频率一 | / | / | 0.7 | ~ | 1.05 | GHz |
通带频率二 | / | / | 1.4 | ~ | 4.2 | GHz |
通带一损耗 | / | / | 1 | 1.5 | dB | |
通带二损耗 | / | / | 1 | 1.5 | dB | |
通带驻波 | / | / | 1.6 | |||
通带一抑制度 | 1.4-4.2 | GHz≥ | 60 | dB | ||
通带二抑制度 | 0.7-1.05 | GHz≥ | 60 | dB |

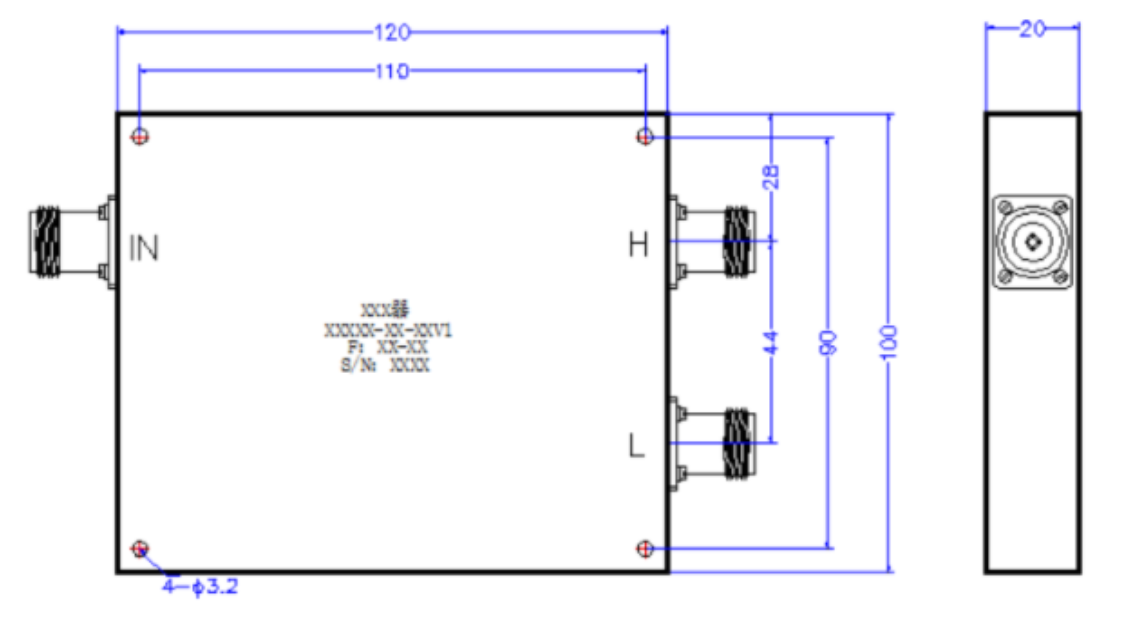

接口形式 | N -K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色 |
功率容量 | 20W设计保证 |
工作温度 | -40~+85℃设计保证 |

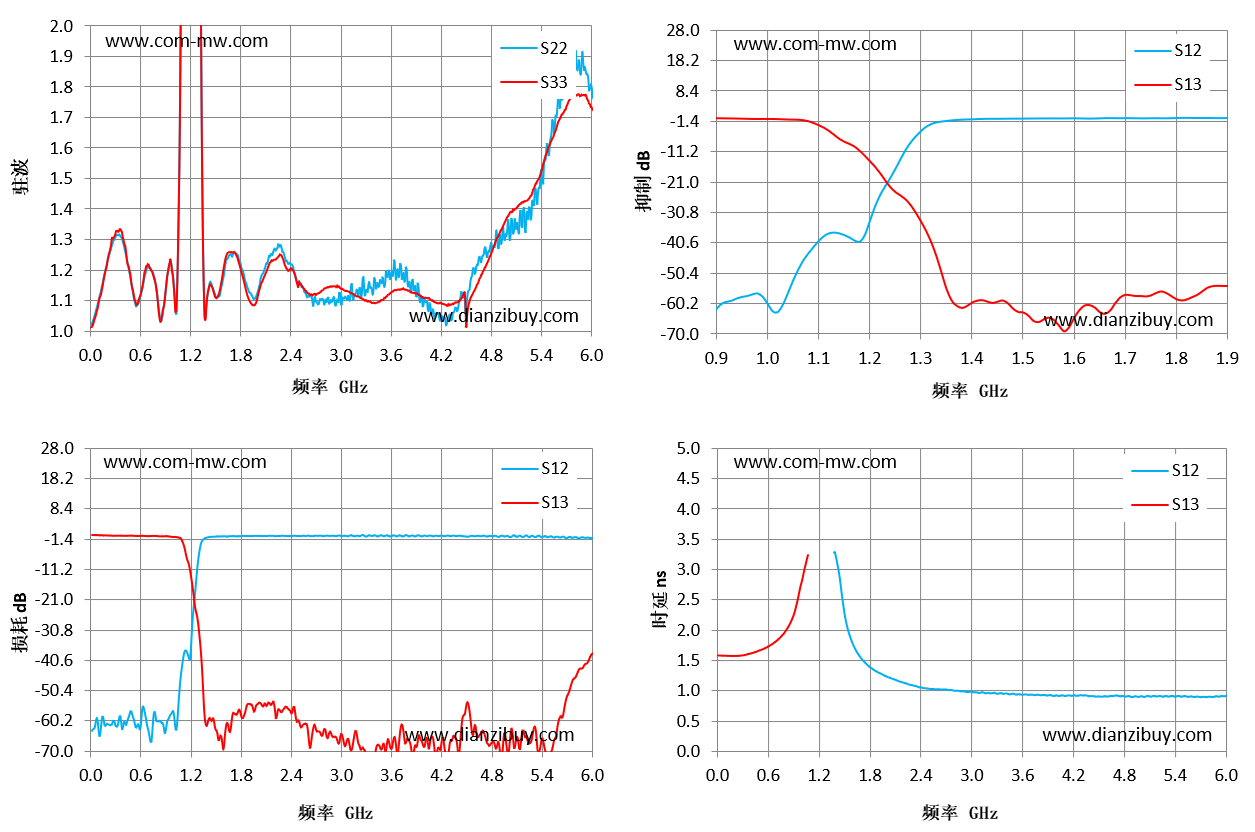

频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
---|---|---|---|---|---|
0.01 | 1.02 | -63.36 | -0.01 | - | 1.58 |
0.43 | 1.25 | -60.32 | -0.27 | - | 1.63 |
0.86 | 1.04 | -61.12 | -0.45 | - | 2.11 |
1.29 | 5.27 | -6.2 | -31.05 | - | - |
1.71 | 1.25 | -0.4 | -57.62 | 1.5 | - |
2.14 | 1.25 | -0.28 | -54.61 | 1.16 | - |
2.57 | 1.12 | -0.36 | -60.91 | 1.02 | - |
3 | 1.09 | -0.38 | -64.49 | 0.98 | - |
3.43 | 1.14 | -0.51 | -67.74 | 0.94 | - |
3.86 | 1.17 | -0.37 | -70.17 | 0.93 | - |
4.29 | 1.04 | -0.33 | -67.31 | 0.93 | - |
4.71 | 1.25 | -0.33 | -64.81 | 0.92 | - |
5.14 | 1.37 | -0.38 | -67.16 | 0.92 | - |
5.57 | 1.71 | -0.54 | -63.56 | 0.91 | - |
6 | 1.8 | -0.92 | -38.28 | 0.92 | - |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
1 | 整体温度大于125℃的情况,订货前与我们协商。 |
