产品
功率放大器
1~27GHz, 增益25dB, 饱和功率22dBm, 2.92
- DPA8-1-30G-3537
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 27 | GHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 20 | dBm | ||
| 饱和功率 | 22 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 500mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | S21 饱和功率 dBm |
| 1 | 2.1 | 1.48 | 29.01 | 25 | 26.3 |
| 2.93 | 2.02 | 1.21 | 30.08 | 24.1 | 25.9 |
| 4.86 | 2.25 | 1.14 | 30.13 | 24 | 25.8 |
| 6.79 | 1.78 | 1.22 | 29.42 | 23.7 | 25.5 |
| 8.71 | 1.38 | 1.33 | 28.81 | 23.8 | 25.6 |
| 10.64 | 1.54 | 1.56 | 29.62 | 23.6 | 25.2 |
| 12.57 | 1.53 | 1.46 | 30.28 | 23.3 | 24.7 |
| 14.5 | 1.15 | 1.23 | 30.71 | 22.7 | 24.3 |
| 16.43 | 1.54 | 1.32 | 30.42 | 22.7 | 24 |
| 18.36 | 1.31 | 1.77 | 29.28 | 22.7 | 23.7 |
| 20.29 | 1.37 | 1.56 | 29.94 | 22.6 | 23.7 |
| 22.21 | 1.58 | 1.66 | 31.35 | 21.1 | 23.1 |
| 24.14 | 1.58 | 1.27 | 29.66 | 20.7 | 22.3 |
| 26.07 | 1.84 | 1.62 | 27.38 | 21.3 | 23.1 |
| 28 | 2.27 | 2.17 | 26.88 | 21.8 | 23.3 |

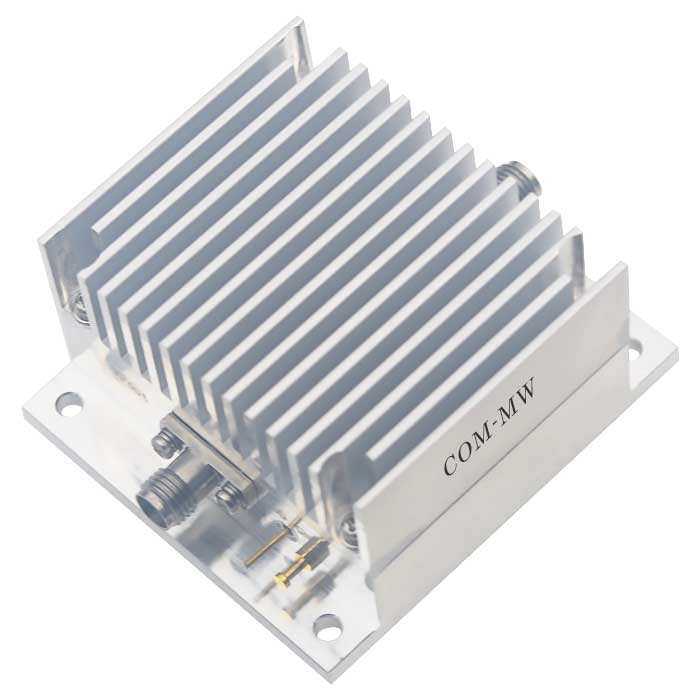

参考实物图

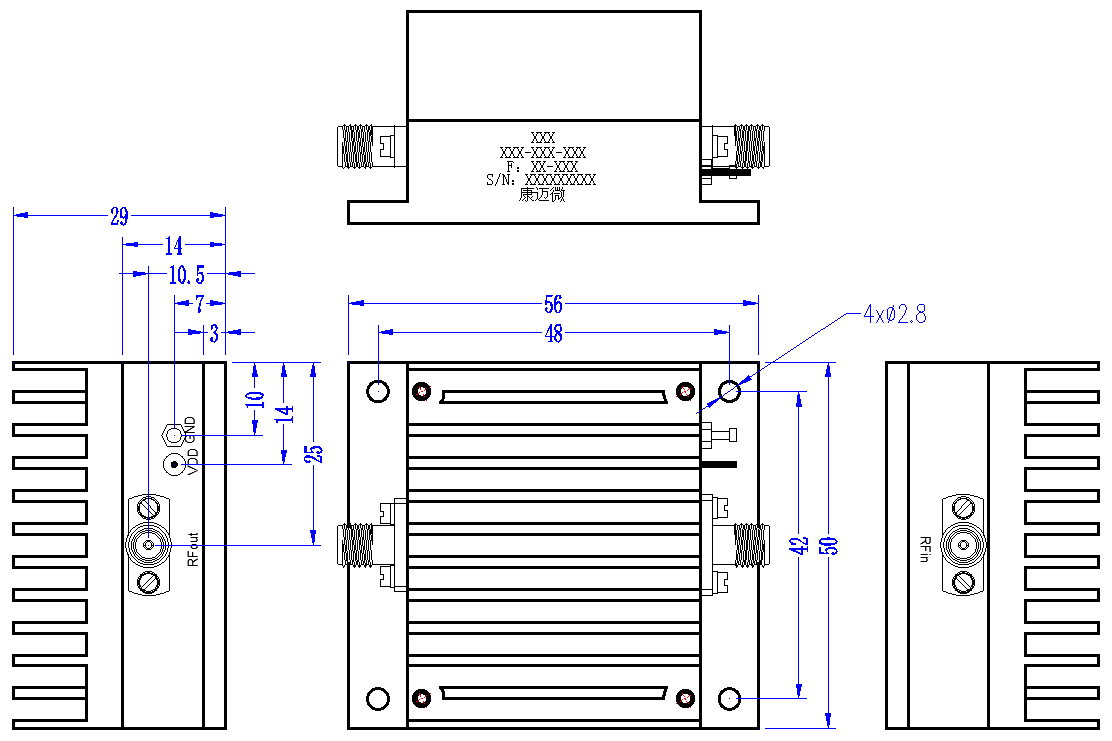

外形结构图

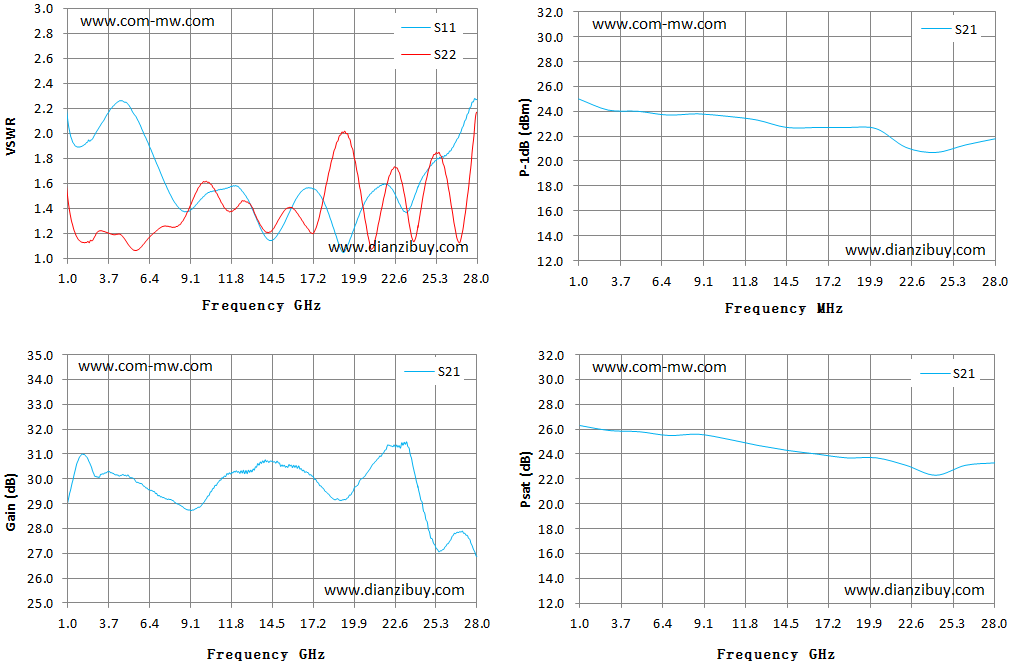

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
