产品
电缆组件
DC~18GHz,稳幅稳相电缆组件,长度150mm,SMA-J,SMA-J
- DCA8-SM150SM2.2-1687
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高性价比带铠甲稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-18 | 0.92 | dB | ||
| 驻波 | DC-18 | 1.26 | 1.4 |
其它参数
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 150mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |

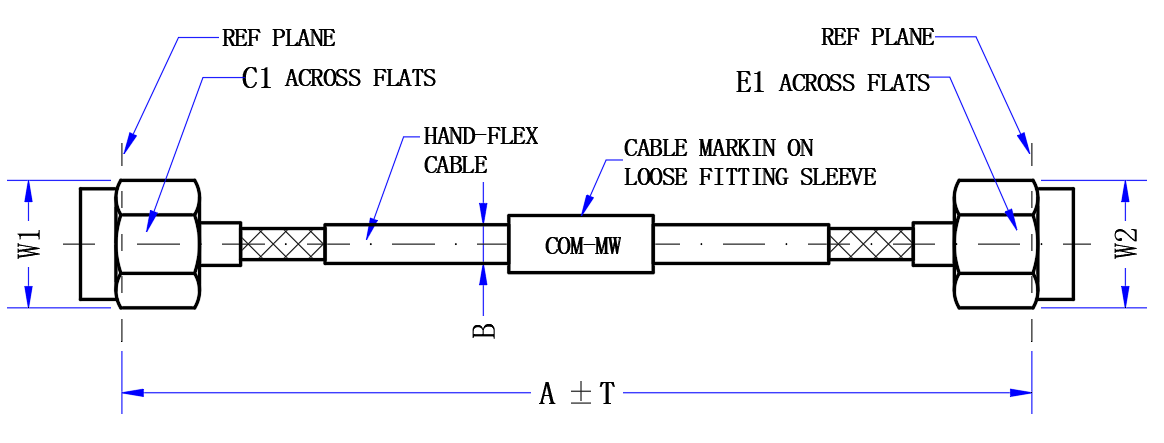

外形结构图
外形尺寸（mm）
| A | 150 | mm | C1 | 8.0 | mm |
| B | 4.2 | mm | E1 | 8.0 | mm |
| T | 5 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

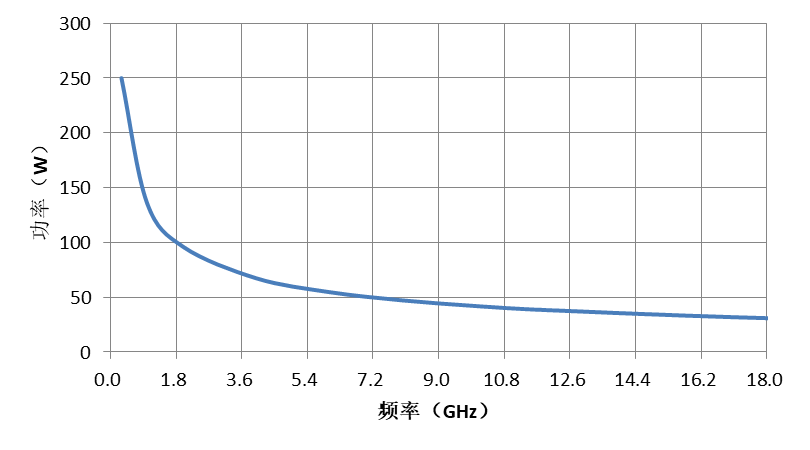

典型功率曲线图

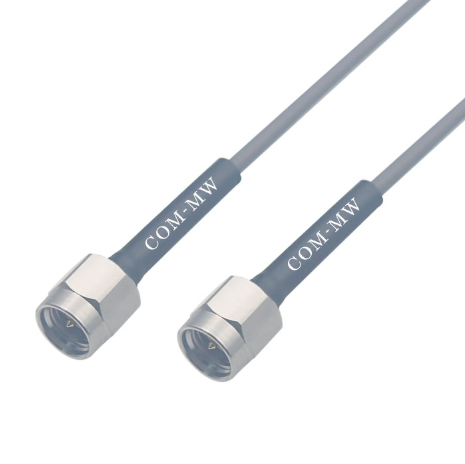

参考实物图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.02 | 1.02 | -0.06 |
| 1.43 | 1.05 | 1.06 | -0.16 |
| 2.86 | 1.1 | 1.11 | -0.41 |
| 4.29 | 1.08 | 1.08 | -0.37 |
| 5.71 | 1.15 | 1.17 | -0.44 |
| 7.14 | 1.15 | 1.17 | -0.44 |
| 8.57 | 1.12 | 1.11 | -0.43 |
| 10 | 1.2 | 1.21 | -0.49 |
| 11.43 | 1.14 | 1.13 | -0.48 |
| 12.86 | 1.23 | 1.24 | -0.53 |
| 14.29 | 1.13 | 1.14 | -0.55 |
| 15.71 | 1.21 | 1.25 | -0.71 |
| 17.14 | 1.34 | 1.39 | -0.78 |
| 18.57 | 1.28 | 1.32 | -0.62 |
典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于20mm |
