产品
耦合器
8~12GHz,耦合度 30dB, 波导口,500W
- ZDC25-30W8-12G-304
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 12 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ100 |
| 表面 | 黑色烤漆 |
| 功率容量 | 500W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | FBP100 |
| 输出端口 | OUT | FBP100 |
| 耦合端口 | C | N-F |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 7.00 | 1.07 | 2.19 | -0.01 | -37.08 | -14.07 |
| 7.43 | 1.04 | 1.38 | -0.01 | -33.33 | -19.35 |
| 7.86 | 1.02 | 1.29 | -0.02 | -31.73 | -21.12 |
| 8.29 | 1.02 | 1.19 | -0.02 | -30.76 | -24.19 |
| 8.71 | 1.01 | 1.26 | -0.03 | -30.19 | -31.02 |
| 9.14 | 1.01 | 1.26 | -0.05 | -29.84 | -41.09 |
| 9.57 | 1.01 | 1.22 | -0.06 | -29.64 | -38.14 |
| 10.00 | 1.02 | 1.21 | -0.09 | -29.62 | -33.10 |
| 10.43 | 1.02 | 1.21 | -0.08 | -29.74 | -29.75 |
| 10.86 | 1.02 | 1.21 | -0.06 | -30.06 | -29.66 |
| 11.29 | 1.02 | 1.23 | -0.04 | -30.46 | -37.28 |
| 11.71 | 1.02 | 1.16 | -0.04 | -30.97 | -28.42 |
| 12.14 | 1.03 | 1.04 | -0.04 | -31.70 | -25.40 |
| 12.57 | 1.06 | 1.34 | -0.05 | -32.79 | -25.05 |
| 13.00 | 1.10 | 1.71 | -0.04 | -34.39 | -20.90 |

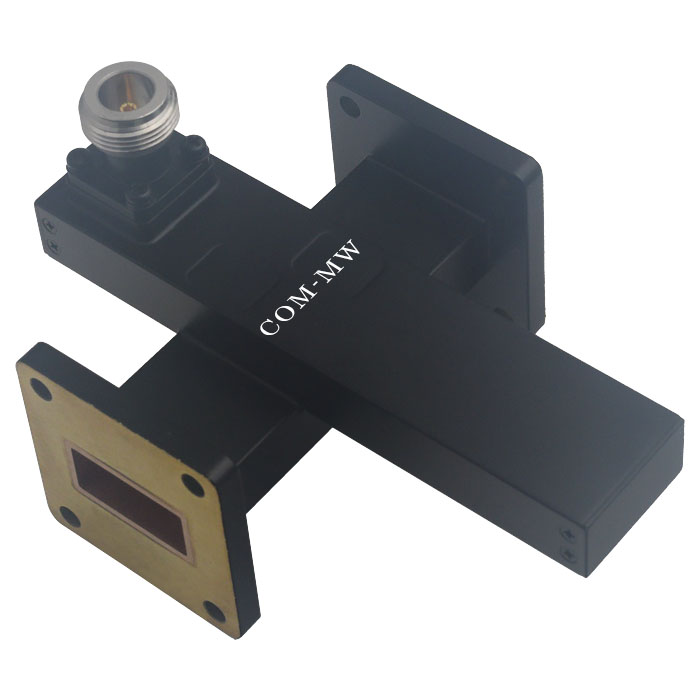

参考实物图

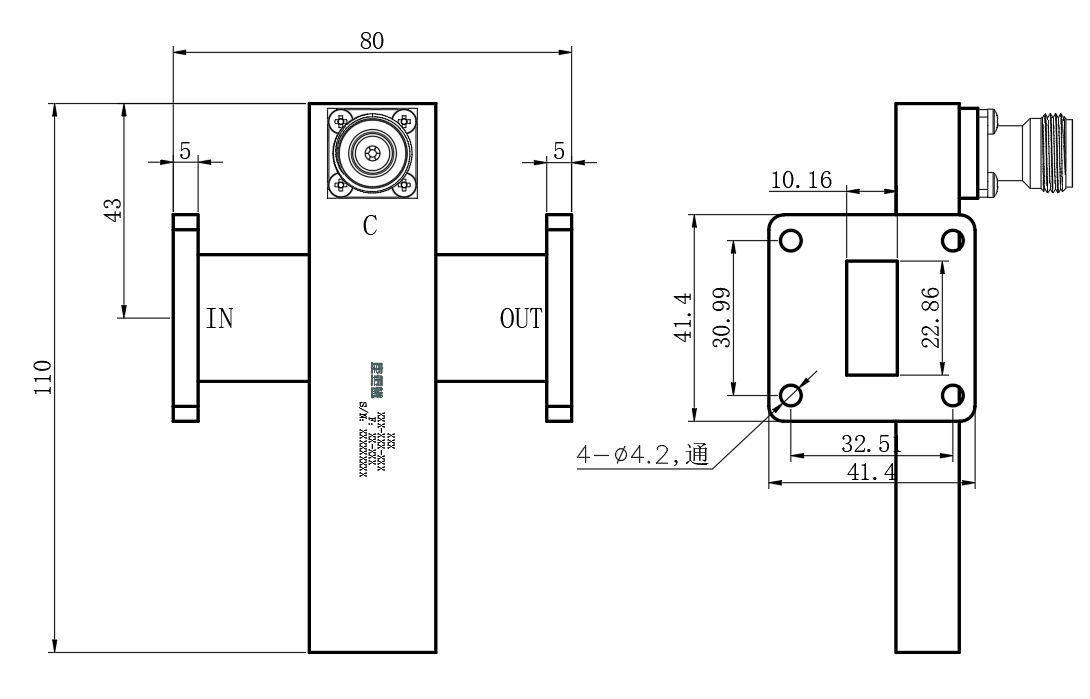

外形结构图（mm）

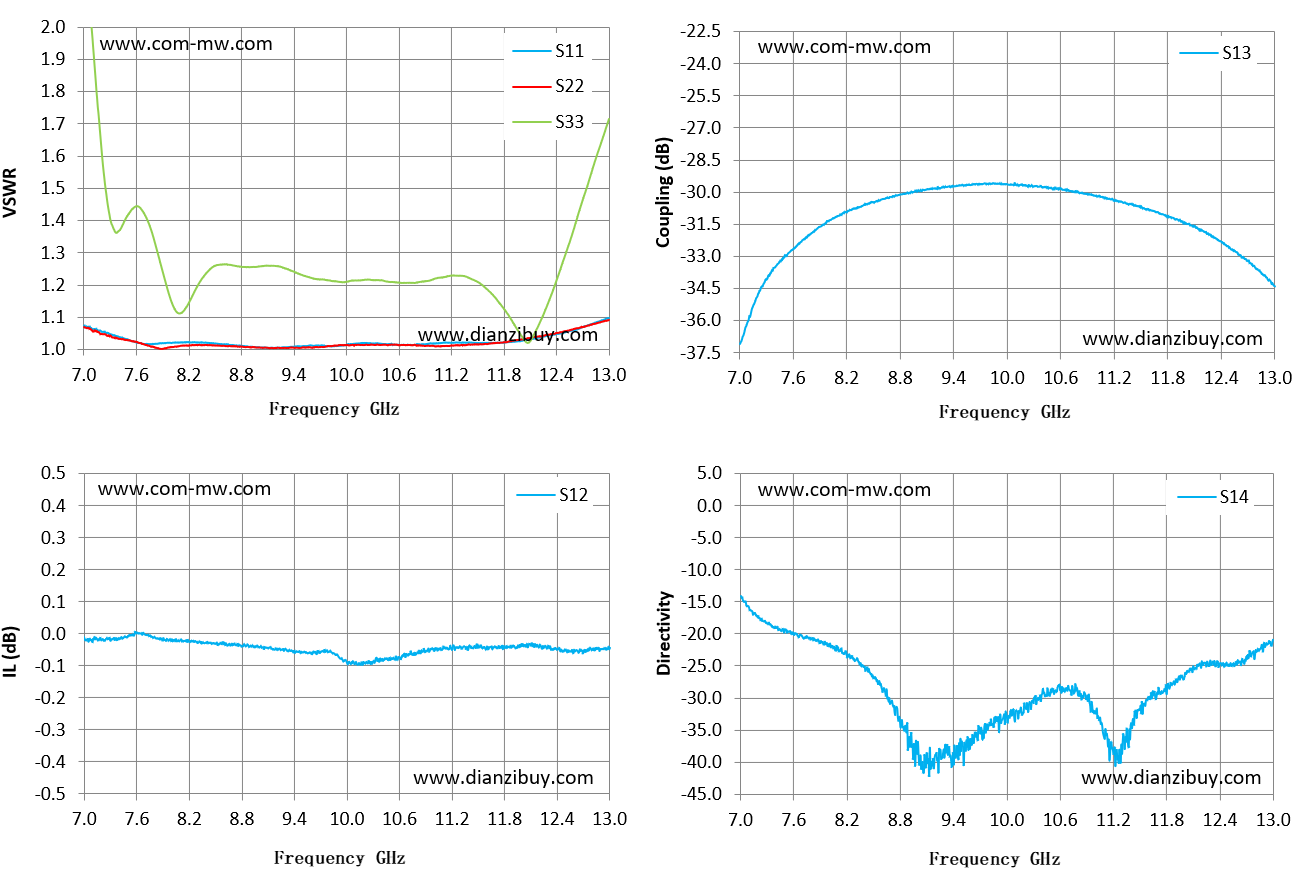

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
