100~520MHz,10W,90°电桥,SMA
- ZHC8-100-520-4287
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 520 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S33 驻波 | S44 驻波 | S31 损耗 dB | S41 损耗 dB | Phase 相位 ° | S21 隔离 dB |
| 10 | 1.04 | 1.02 | 1.03 | 1.03 | -0.19 | -16.6 | 88.7 | -28.5 |
| 52 | 1.12 | 1.15 | 1.15 | 1.08 | -1.79 | -5.5 | 88.3 | -19.8 |
| 94 | 1.11 | 1.24 | 1.22 | 1.11 | -2.77 | -3.9 | 88.9 | -21.5 |
| 136 | 1.09 | 1.25 | 1.25 | 1.12 | -3.06 | -3.6 | 89.6 | -23.1 |
| 179 | 1.07 | 1.24 | 1.25 | 1.10 | -3.08 | -3.6 | 90. | -24 |
| 221 | 1.07 | 1.23 | 1.22 | 1.07 | -3.03 | -3.7 | 90.3 | -25.2 |
| 263 | 1.07 | 1.21 | 1.16 | 1.04 | -3.00 | -3.8 | 90.5 | -27.5 |
| 305 | 1.08 | 1.19 | 1.09 | 1.03 | -2.99 | -3.9 | 90.7 | -32.5 |
| 347 | 1.10 | 1.16 | 1.03 | 1.05 | -3.03 | -3.9 | 91 | -55.7 |
| 389 | 1.12 | 1.11 | 1.09 | 1.08 | -3.11 | -3.9 | 91.1 | -32.4 |
| 431 | 1.13 | 1.06 | 1.18 | 1.12 | -3.26 | -3.9 | 91.1 | -26.2 |
| 474 | 1.13 | 1.05 | 1.26 | 1.17 | -3.48 | -3.7 | 90.9 | -22.7 |
| 516 | 1.12 | 1.09 | 1.32 | 1.23 | -3.80 | -3.5 | 90.5 | -20.8 |
| 558 | 1.14 | 1.04 | 1.29 | 1.26 | -4.78 | -3 | 88.5 | -23.1 |
| 600 | 1.23 | 1.84 | 2.07 | 1.88 | -4.12 | -4.5 | 73 | -12.7 |

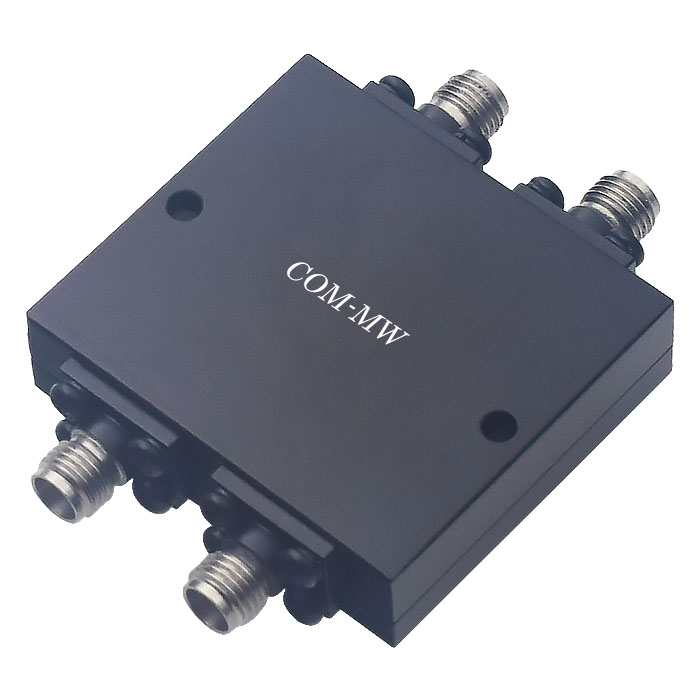

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
