隔直器
工作频率100~40000MHz, 插入损耗1.2dB, 阻抗50Ω, 接口形式2.92-JK
- DDB9-0.1-40G-1778
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，耐压高。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 40000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 驻波比 | 1.5 | |||
| 最大电压 | 50 | V |
其它参数
| 阻抗 | 50Ω |
| 接口形式 | 2.92-JK |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 3 | 1.04 | 1.08 | -0.16 |
| 6 | 1.09 | 1.09 | -0.24 |
| 9 | 1.15 | 1.17 | -0.29 |
| 12 | 1.18 | 1.2 | -0.29 |
| 15 | 1.18 | 1.1 | -0.28 |
| 18 | 1.12 | 1.16 | -0.17 |
| 21 | 1.29 | 1.21 | -0.31 |
| 23 | 1.23 | 1.31 | -0.32 |
| 26 | 1.31 | 1.3 | -0.57 |
| 29 | 1.37 | 1.32 | -0.55 |
| 32 | 1.3 | 1.32 | -0.39 |
| 35 | 1.08 | 1.04 | -0.4 |
| 38 | 1.14 | 1.14 | -0.48 |

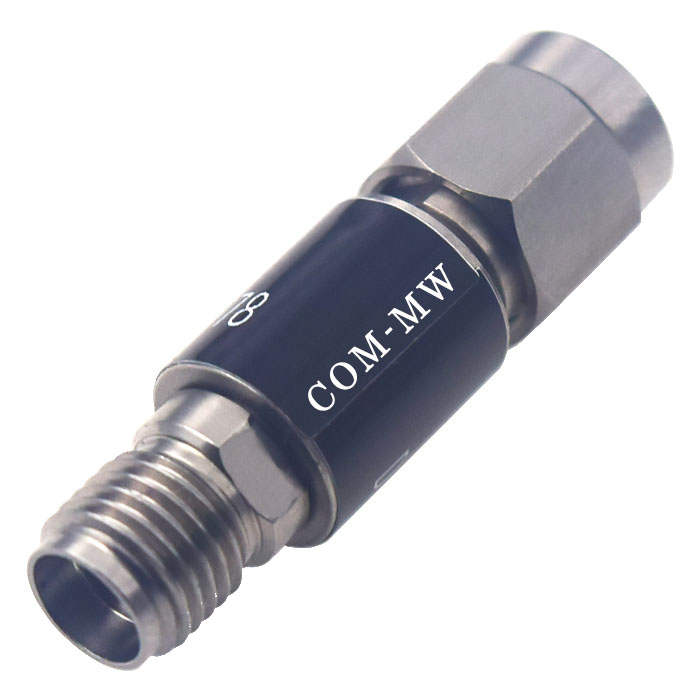

参考实物图

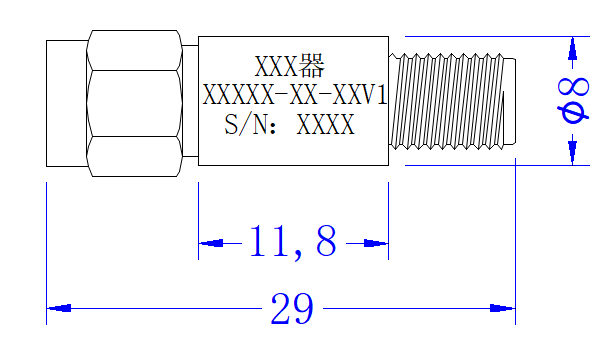

外形结构图（mm）
典型测试曲线图
