耦合器
800~2700MHz, 耦合度12dB, N , 200W, 三阶互调140dBc
- ZDC9-12C0.8-2.7G-2324
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
移动通信室内覆盖用。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 2700 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 耦合度 | 11 | 12 | 13 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀铜锡锌内导体镀银 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 三阶互调 | -140dBc@43dBm设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | 0.01 | -83.81 | -82.58 |
| 229 | 1.02 | 1.01 | -0.06 | -20.15 | -52.63 |
| 457 | 1.03 | 1.01 | -0.18 | -14.94 | -46.36 |
| 686 | 1.07 | 1.04 | -0.3 | -12.63 | -43.39 |
| 914 | 1.09 | 1.09 | -0.39 | -11.73 | -42.06 |
| 1143 | 1.11 | 1.13 | -0.38 | -11.63 | -41.24 |
| 1371 | 1.1 | 1.14 | -0.45 | -11.91 | -39.91 |
| 1600 | 1.1 | 1.11 | -0.37 | -12.19 | -37.74 |
| 1829 | 1.1 | 1.08 | -0.38 | -12.04 | -35.98 |
| 2057 | 1.07 | 1.03 | -0.41 | -11.63 | -35.31 |
| 2286 | 1.03 | 1.06 | -0.44 | -11.38 | -36.05 |
| 2514 | 1.09 | 1.1 | -0.43 | -11.51 | -38.53 |
| 2743 | 1.13 | 1.11 | -0.42 | -11.94 | -40.28 |
| 2971 | 1.11 | 1.08 | -0.39 | -12.32 | -35.66 |
| 3200 | 1.02 | 1.02 | -0.42 | -12.23 | -31.44 |

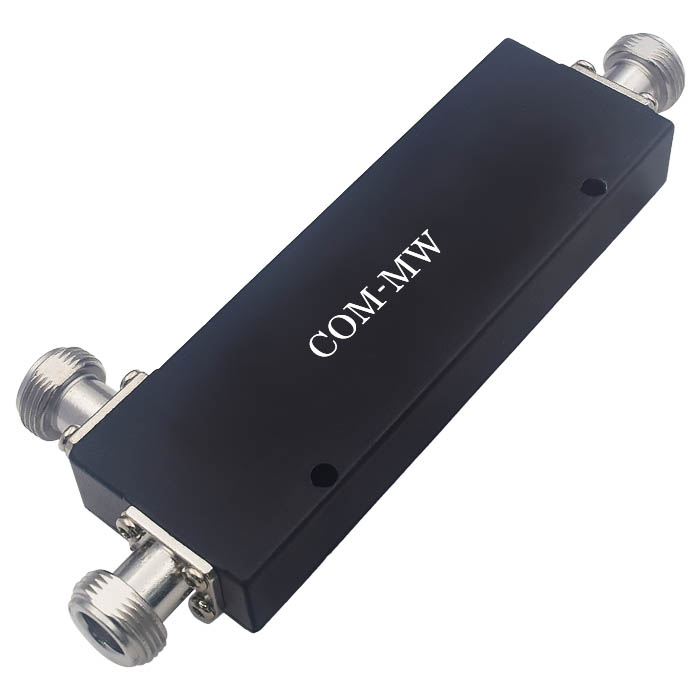

参考实物图

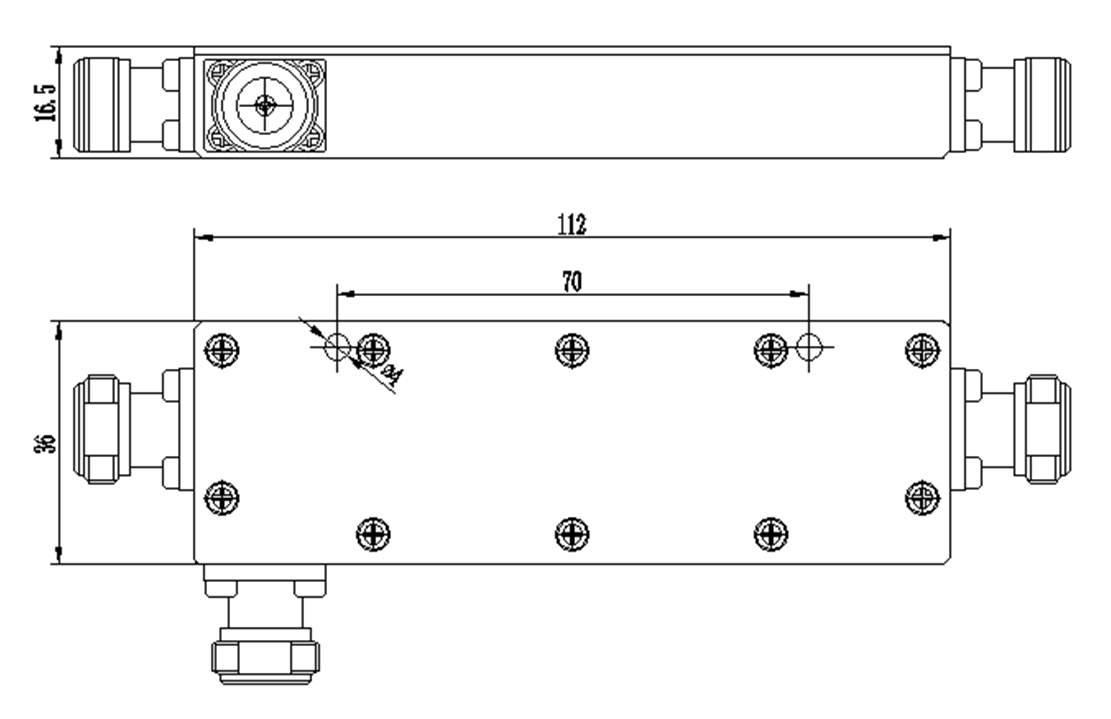

外形结构图（mm）

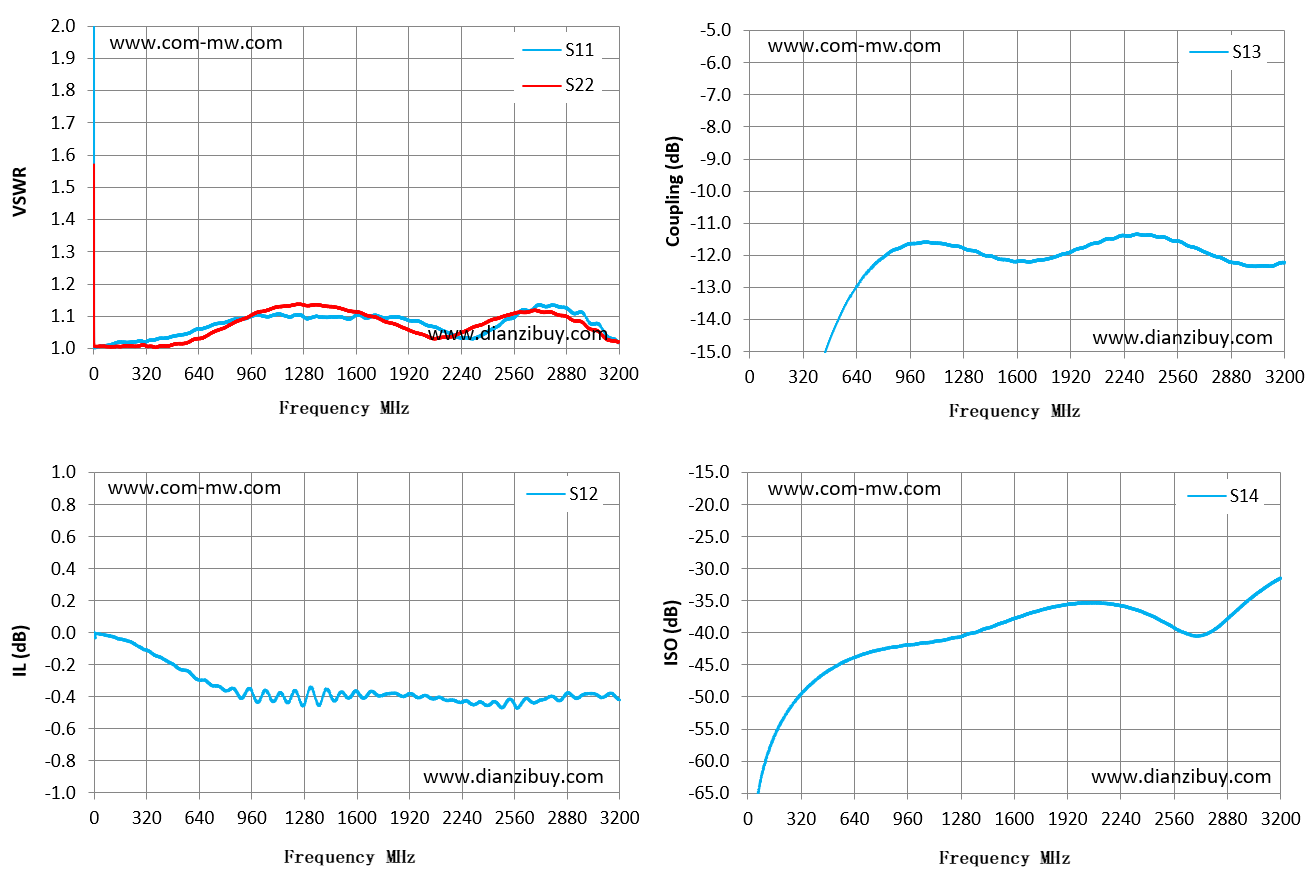

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
