电桥
2000~6000MHz,250W,90°电桥,表面贴装,工业级,替代ipp-7111
- 8H0014
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±1.4 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 250W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ipp-7111 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| -90° | 4 | 3 | 2 | 1 |

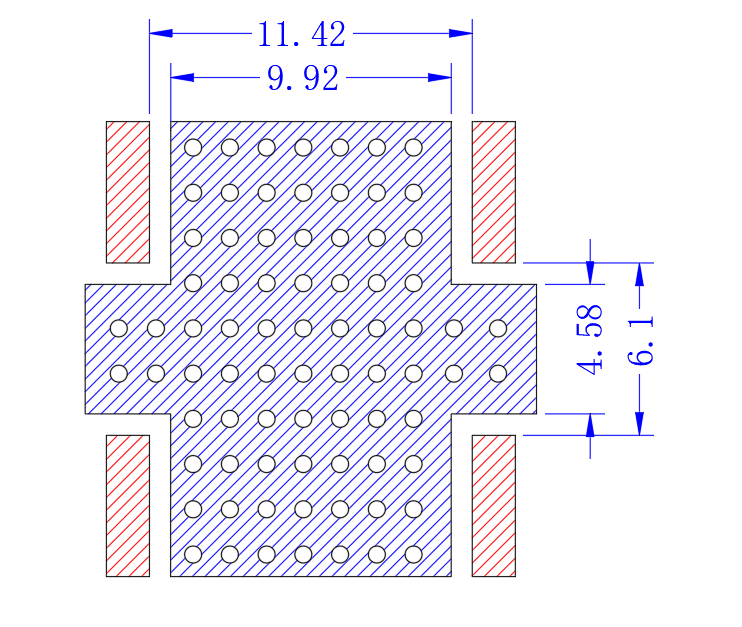

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 1500.00 | 1.05 | 1.02 | -1.27 | -6.27 | 89.73 | -34.11 |
| 1857.00 | 1.06 | 1.03 | -1.79 | -4.86 | 89.92 | -37.70 |
| 2214.00 | 1.05 | 1.04 | -2.39 | -3.88 | 90.00 | -42.52 |
| 2571.00 | 1.06 | 1.03 | -2.97 | -3.19 | 90.06 | -39.75 |
| 2929.00 | 1.10 | 1.06 | -3.49 | -2.71 | 90.01 | -33.41 |
| 3286.00 | 1.10 | 1.09 | -3.94 | -2.40 | 89.88 | -29.93 |
| 3643.00 | 1.16 | 1.14 | -4.27 | -2.23 | 89.67 | -26.12 |
| 4000.00 | 1.19 | 1.20 | -4.43 | -2.18 | 89.51 | -23.80 |
| 4357.00 | 1.16 | 1.20 | -4.34 | -2.24 | 89.33 | -22.79 |
| 4714.00 | 1.13 | 1.14 | -4.05 | -2.38 | 89.17 | -22.00 |
| 5071.00 | 1.13 | 1.09 | -3.75 | -2.62 | 89.08 | -21.64 |
| 5429.00 | 1.18 | 1.07 | -3.43 | -3.22 | 89.20 | -22.40 |
| 5786.00 | 1.27 | 1.13 | -3.04 | -3.82 | 89.54 | -22.02 |
| 6143.00 | 1.35 | 1.27 | -2.52 | -4.54 | 90.24 | -21.74 |
| 6500.00 | 1.45 | 1.41 | -1.99 | -5.77 | 91.30 | -21.50 |

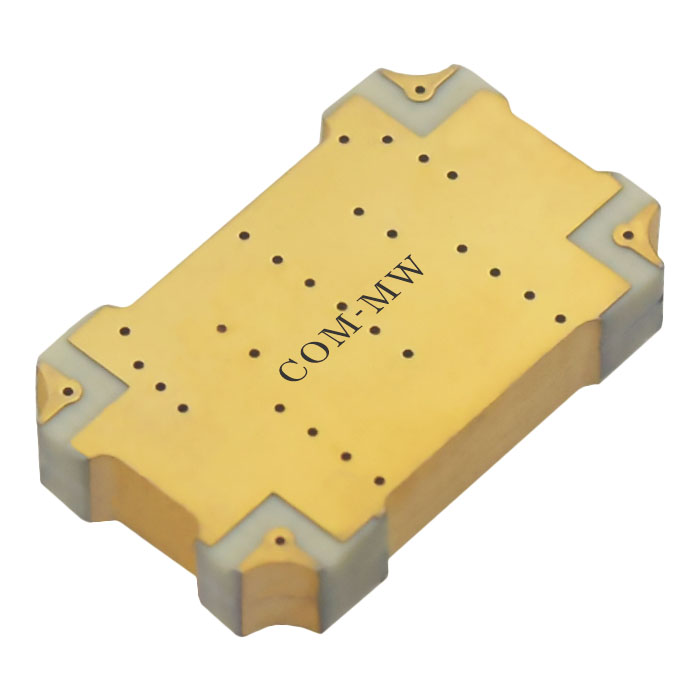

参考实物图

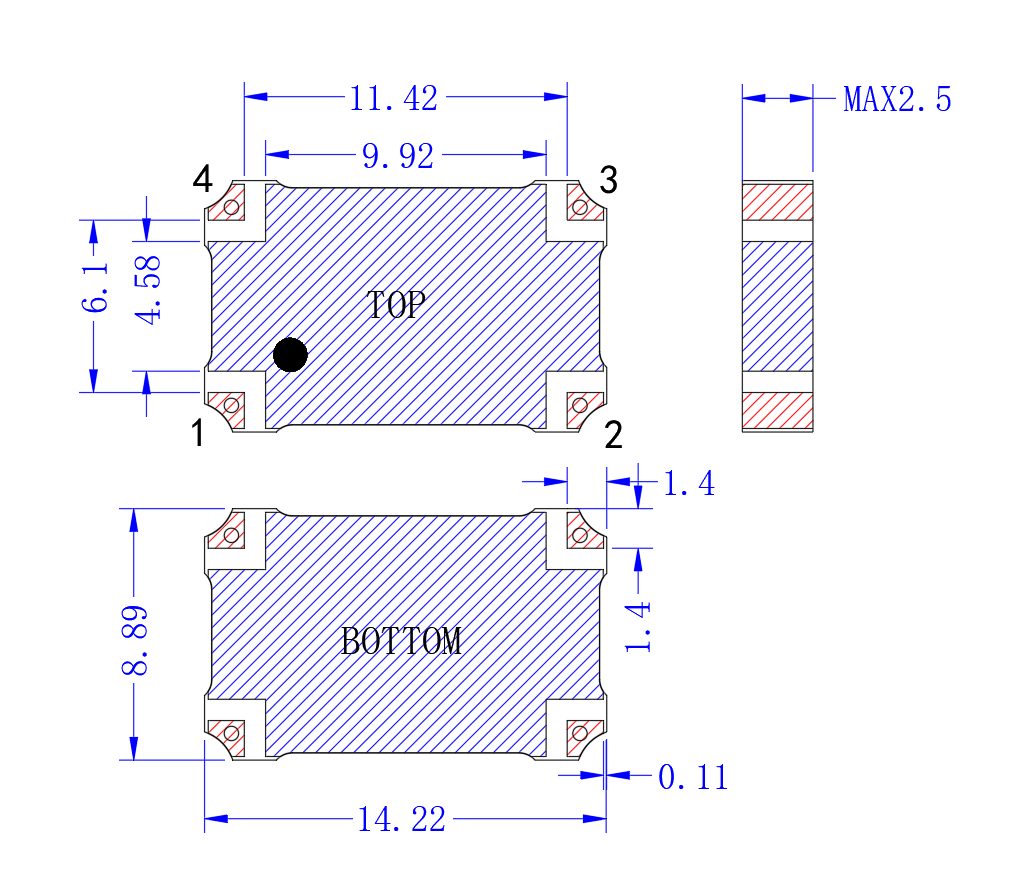

外形结构图（mm）

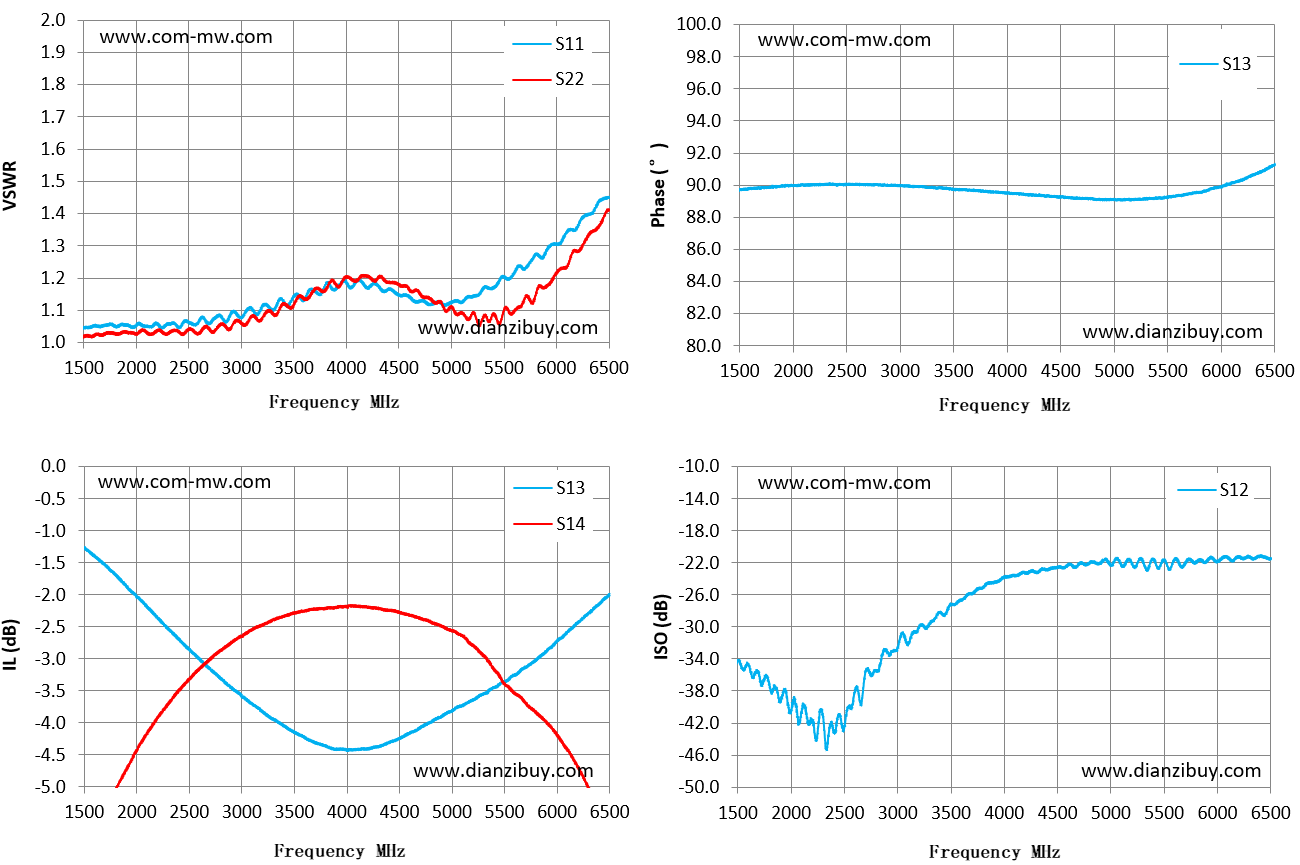

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
