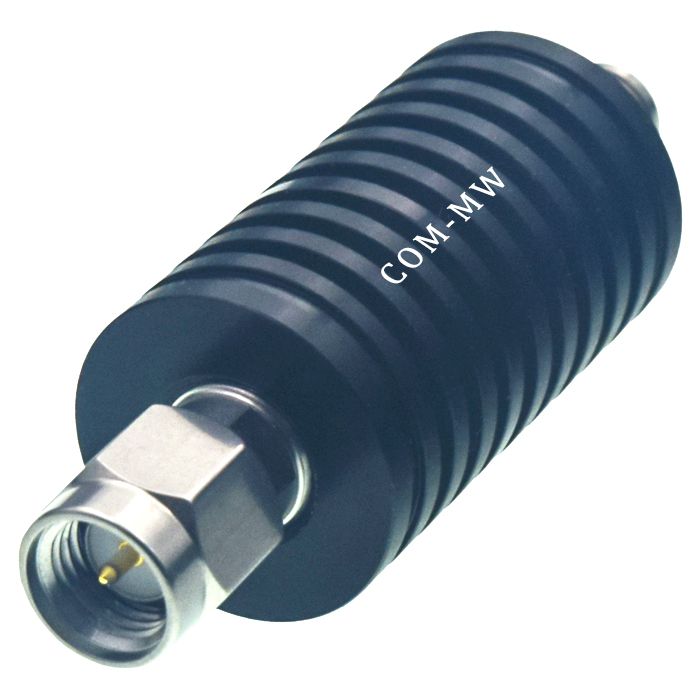

工作频率DC~18GHz, 衰减度6dB, 功率容量10W, 阻抗50Ω, SMA-JK
宽带,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 18 | GHz |
衰减度 | 5.4 | 6 | 6.6 | dB |
驻波比 | 1.35 |
功率容量 | 10W设计保证 |
阻抗 | 50Ω |
接口形式 | SMA-JK |
接口材质 | 不锈钢 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

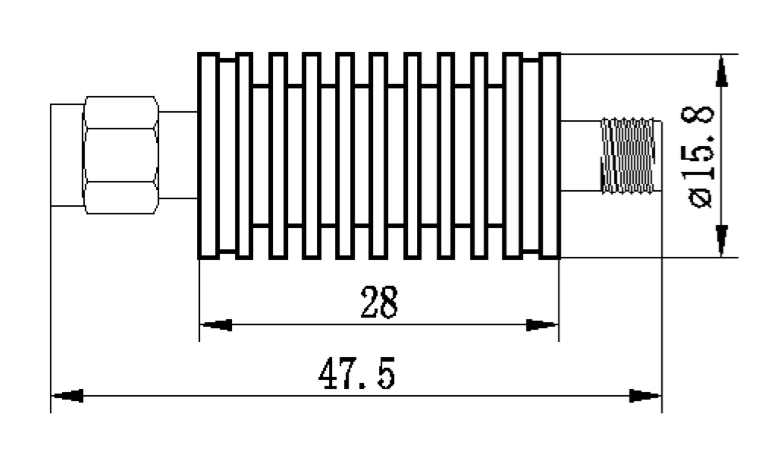

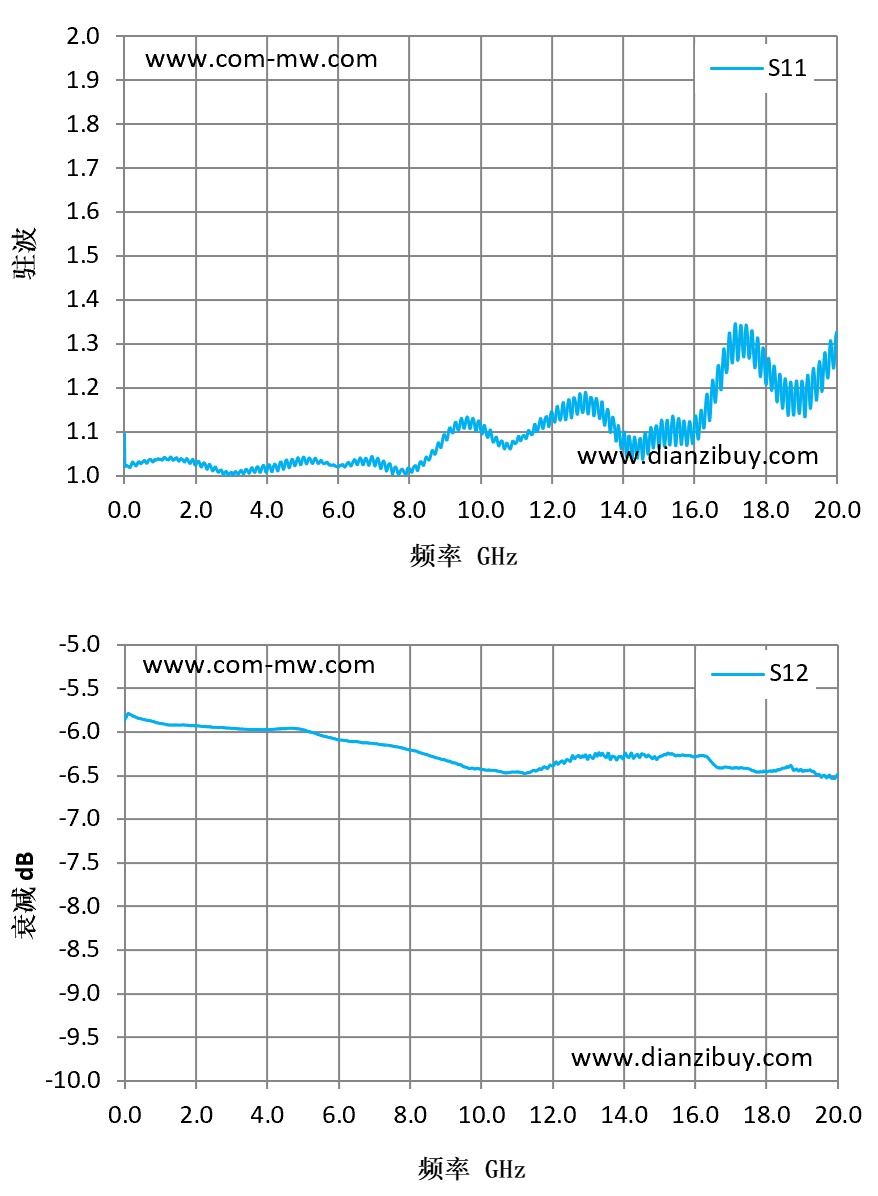

频率 GHz | S11 驻波 | S12 衰减 dB |
---|---|---|
0.01 | 1.1 | -5.86 |
1.43 | 1.04 | -5.92 |
2.86 | 1.01 | -5.95 |
4.29 | 1.02 | -5.97 |
5.71 | 1.03 | -6.06 |
7.14 | 1.04 | -6.14 |
8.57 | 1.04 | -6.27 |
10 | 1.11 | -6.43 |
11.43 | 1.1 | -6.45 |
12.86 | 1.15 | -6.28 |
14.29 | 1.05 | -6.3 |
15.71 | 1.12 | -6.27 |
17.14 | 1.33 | -6.41 |
18.57 | 1.22 | -6.41 |
20 | 1.33 | -6.49 |
