滤波器
通带频率 DC~2600MHz,3-8GHz≥60dBc,dB,TNC
- ZLPF5-L0-2600-3800
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2600 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 3-8 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | TNC-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.02 | 1.02 | -0.09 | -0.09 | 1.10 |
| 0.24 | 1.04 | 1.04 | -0.21 | -0.21 | 1.16 |
| 0.45 | 1.03 | 1.02 | -0.30 | -0.30 | 1.16 |
| 0.67 | 1.08 | 1.06 | -0.40 | -0.40 | 1.18 |
| 0.88 | 1.16 | 1.19 | -0.46 | -0.46 | 1.19 |
| 1.09 | 1.24 | 1.27 | -0.54 | -0.54 | 1.21 |
| 1.30 | 1.24 | 1.21 | -0.58 | -0.58 | 1.25 |
| 1.52 | 1.13 | 1.12 | -0.61 | -0.61 | 1.30 |
| 1.73 | 1.12 | 1.13 | -0.67 | -0.67 | 1.36 |
| 1.94 | 1.14 | 1.13 | -0.69 | -0.69 | 1.45 |
| 2.15 | 1.09 | 1.08 | -0.83 | -0.83 | 1.59 |
| 2.36 | 1.17 | 1.18 | -1.00 | -1.00 | 1.85 |
| 2.58 | 1.07 | 1.03 | -1.28 | -1.28 | 2.57 |
| 2.79 | 6.98 | 7.70 | -12.39 | -12.39 | 4.35 |
| 3.00 | 21.43 | 20.78 | -71.41 | -71.41 | -4.70 |

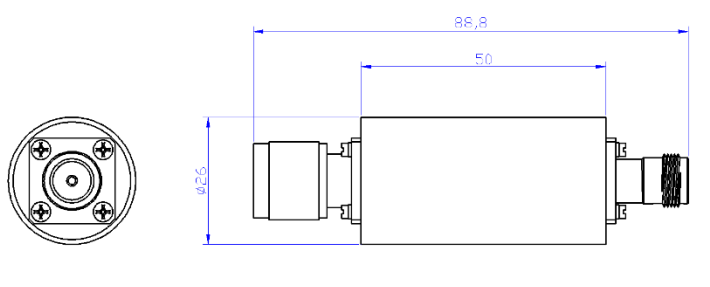

外形结构图（mm）

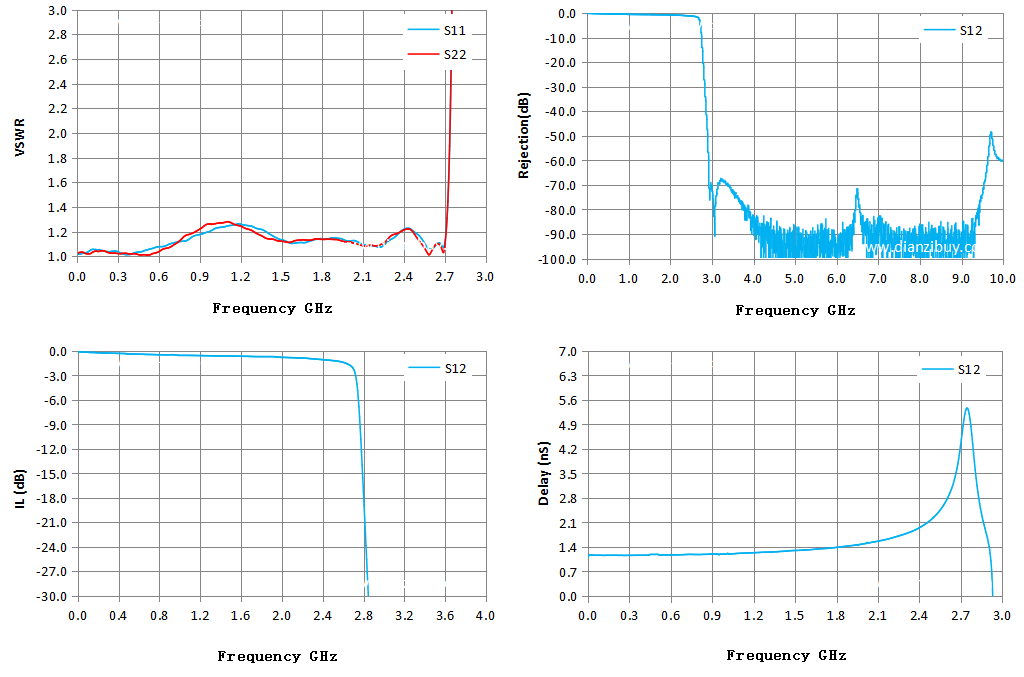

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
