产品
开关
DC~40GHz,单刀双掷 ,反射式,15ms,2.92-K,24V,200万次,端口指示
- DSW9-2R0-40G-2590
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.2 | dB@6G | ||
| 插入损耗 | 0.4 | dB@18G | ||
| 插入损耗 | 0.8 | dB@40G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 60 | dB@18G | ||
| 隔离度 | 50 | dB@40G | ||
| 驻波比 | 1.2 | @6G | ||
| 驻波比 | 1.4 | @18G | ||
| 驻波比 | 1.8 | @40G | ||
| 功率容量 | 40W | @6G | ||
| 功率容量 | 25W | @18G | ||
| 功率容量 | 5W | @40G |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 100mA |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 开关顺序 | 先断后合 |
| 控制接口 | D-SUB9 Male |

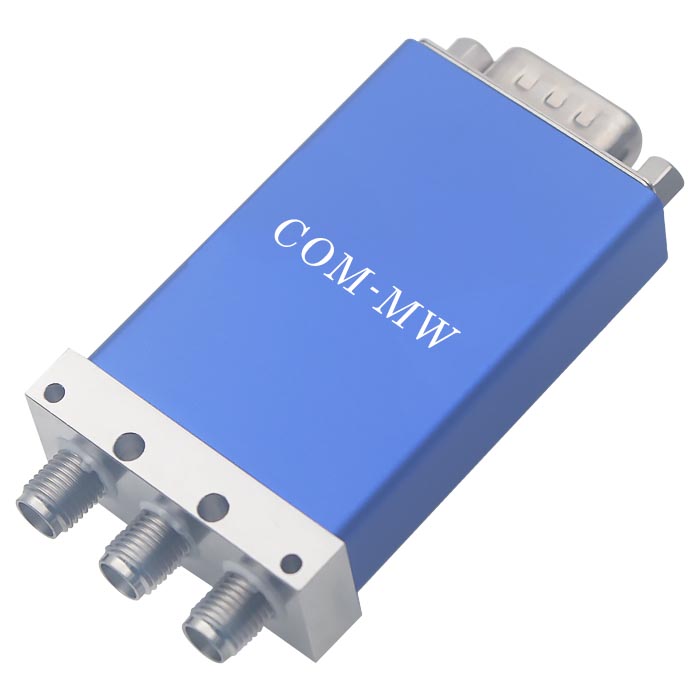

参考实物图

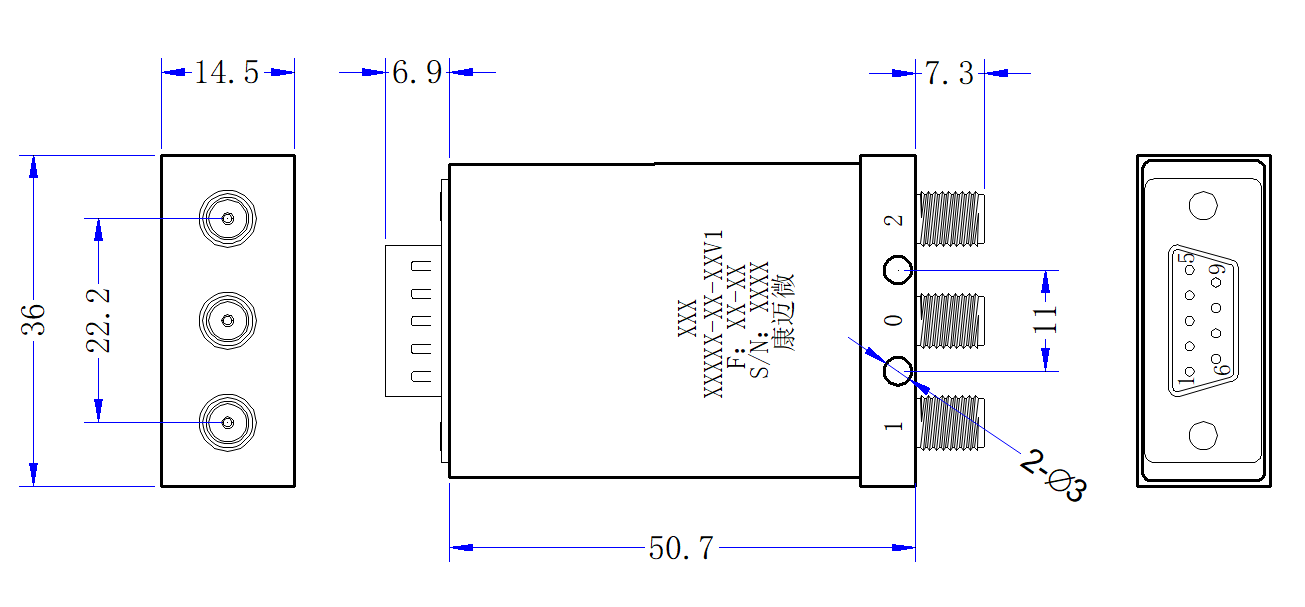

外形结构图（mm）
控制引脚定义
| Pin 1 | +24V | （不加电通RF 0~1，加电通RF 0~2） |
| Pin 2 | 不使用 | |
| Pin 3 | GND | |
| Pin 4 | 端口指示 | RF0-1 |
| Pin 5 | 端口指示 | RF0-2 |
| Pin 6 | 端口指示 | 公共端 |
| Pin 7 | +24V | 指示供电 |
| Pin 8~9 | 不使用 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
