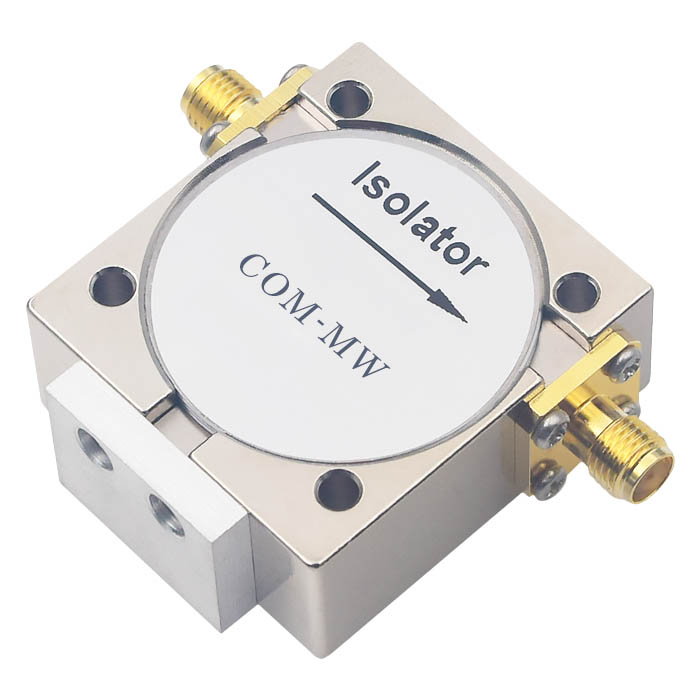

工作频率800~1000MHz, 通过功率100W, SMA
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 800 | ~ | 1000 | MHz |
插入损耗 | 0.5 | dB | ||
隔离度 | 20 | dB | ||
驻波比 | 1.25 |
通过功率 | 100W |
耐反射功率 | 30W |
传输方向 | 从左到右 |
接口形式 | SMA-K |
阻抗 | 50Ω |
工作温度 | -30~+70℃设计保证 |

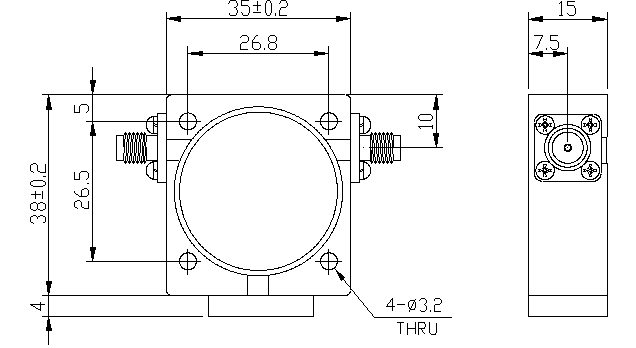

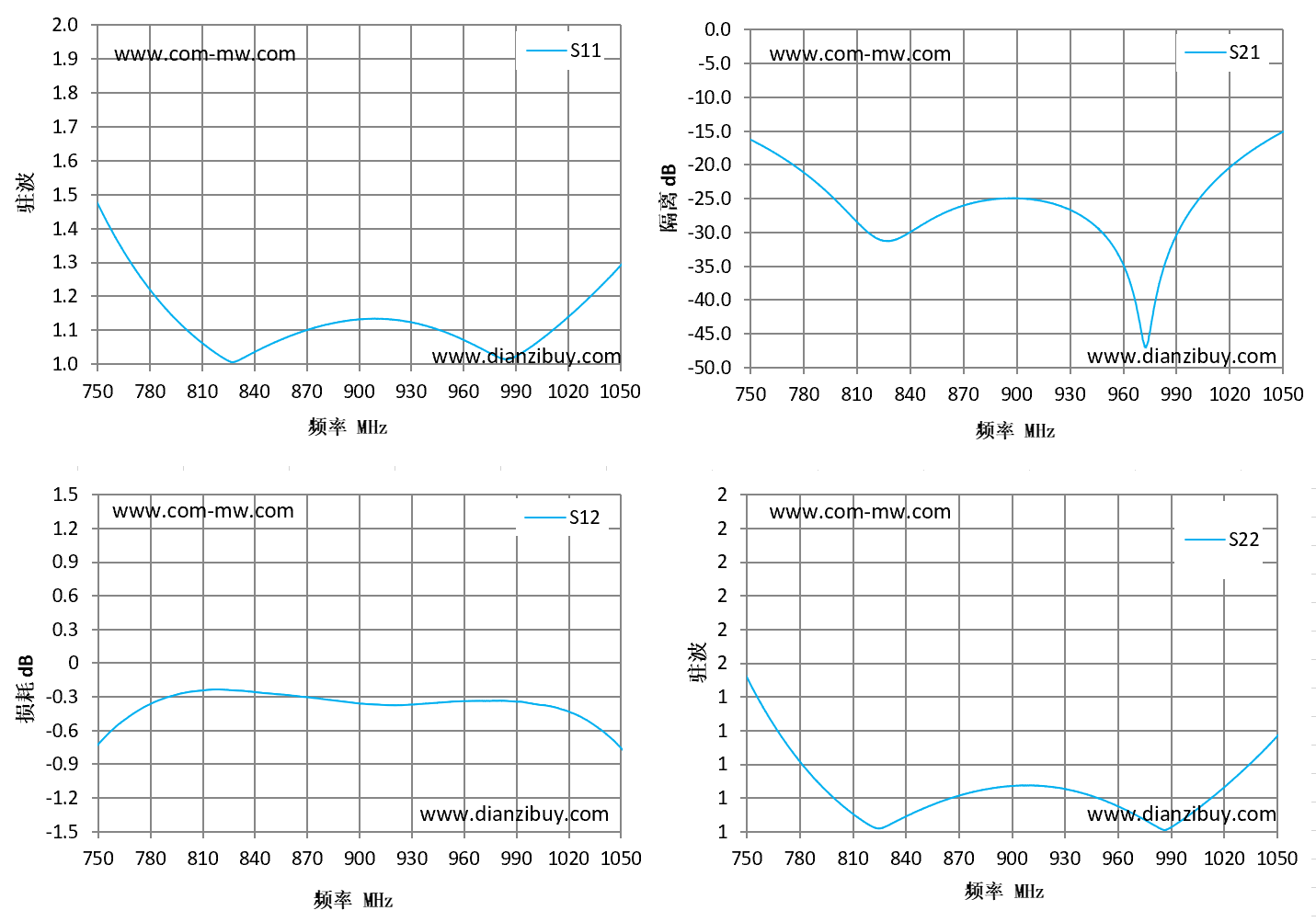

频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
---|---|---|---|---|
750 | 1.47 | -0.72 | -16.21 | 1.46 |
771 | 1.28 | -0.44 | -19.4 | 1.27 |
793 | 1.14 | -0.29 | -23.92 | 1.13 |
814 | 1.05 | -0.23 | -29.43 | 1.04 |
836 | 1.03 | -0.25 | -30.54 | 1.04 |
857 | 1.08 | -0.28 | -27.39 | 1.08 |
879 | 1.11 | -0.32 | -25.4 | 1.12 |
900 | 1.13 | -0.36 | -24.92 | 1.14 |
921 | 1.13 | -0.37 | -25.76 | 1.13 |
943 | 1.11 | -0.35 | -28.74 | 1.11 |
964 | 1.06 | -0.33 | -37.46 | 1.06 |
986 | 1.02 | -0.34 | -32.79 | 1 |
1007 | 1.08 | -0.37 | -23.67 | 1.08 |
1029 | 1.18 | -0.49 | -18.49 | 1.17 |
1050 | 1.29 | -0.75 | -15.06 | 1.28 |
安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
