产品
频分器
通带频率一DC~3.8GHz, 通带频率二4.2~12GHz, SMA
- DSF1-2R0-12G-498
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | DC | ~ | 3.8 | GHz |
| 通带频率二 | / | / | 4.2 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带抑制度一 | 4.2-12 | GHz≥ | 7 | dB | ||
| 通带抑制度二 | DC-3.8 | GHz≥ | 7 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.04 | -56.61 | -0.04 | 0.35 | |
| 0.93 | 1.06 | -47.97 | -0.36 | 0.33 | |
| 1.86 | 1.12 | -37.85 | -0.49 | 0.35 | |
| 2.79 | 1.2 | -55.95 | -0.7 | 0.4 | |
| 3.71 | 1.26 | -10.89 | -0.83 | 0.62 | |
| 4.64 | 1.17 | -0.53 | -22.87 | 0.47 | |
| 5.57 | 1.1 | -0.61 | -27.53 | 0.36 | |
| 6.5 | 1.05 | -0.54 | -24.56 | 0.33 | |
| 7.43 | 1.22 | -0.74 | -25.97 | 0.31 | |
| 8.36 | 1.11 | -0.77 | -28.84 | 0.3 | |
| 9.29 | 1.06 | -0.68 | -36.43 | 0.29 | |
| 10.21 | 1.06 | -0.7 | -64.47 | 0.29 | |
| 11.14 | 1.04 | -0.73 | -35.09 | 0.29 | |
| 12.07 | 1.29 | -0.76 | -26.4 | 0.28 | |
| 13 | 1.45 | -0.98 | -21.7 | 0.29 |

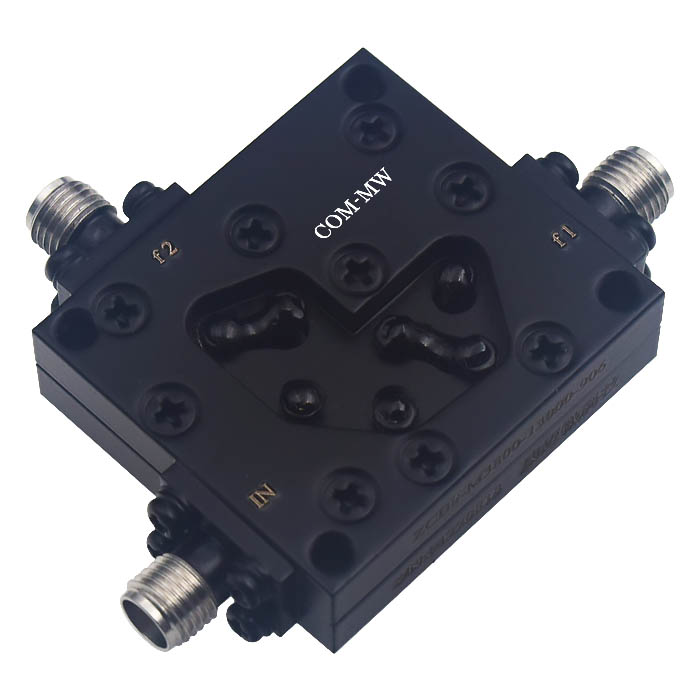

参考实物图

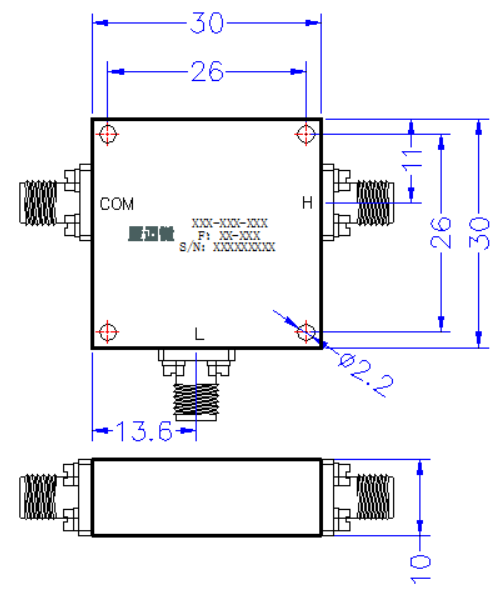

外形结构图（mm）

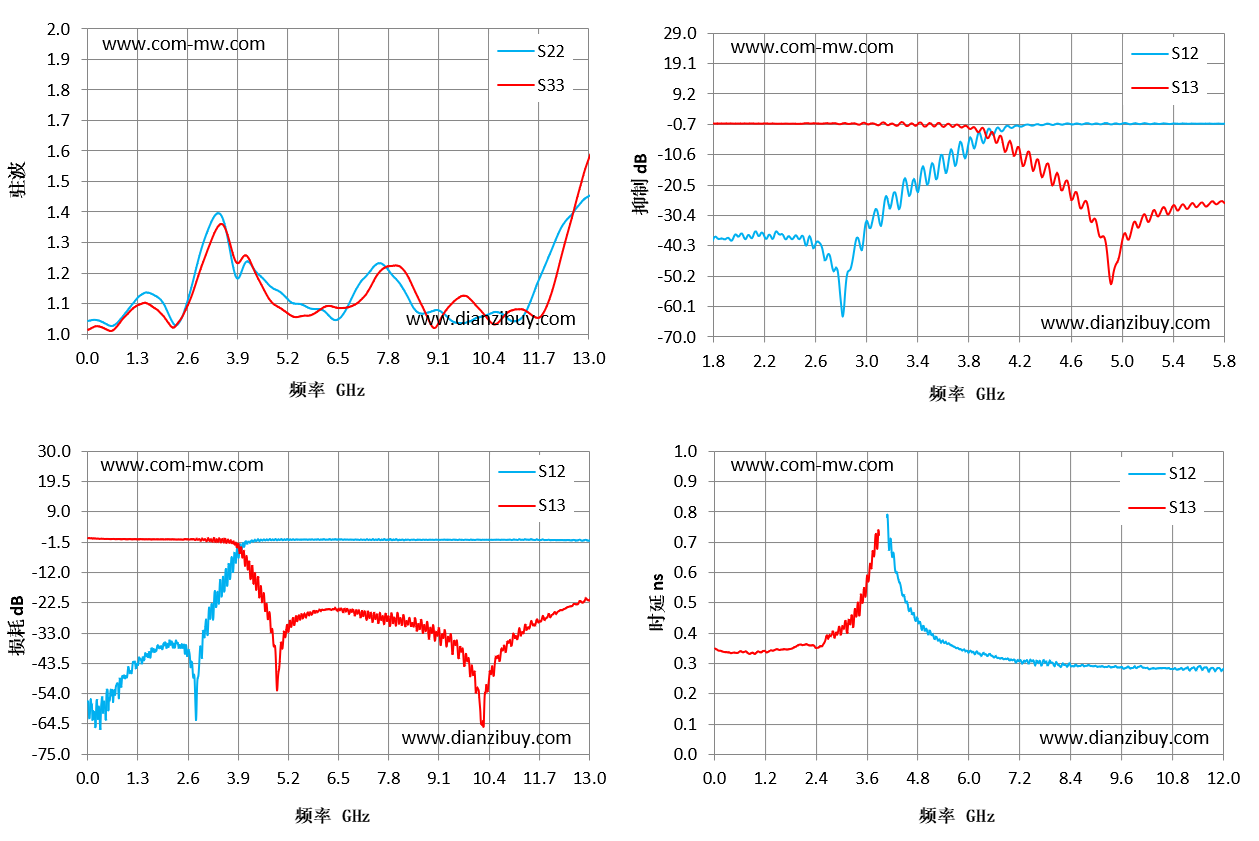

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
