产品
滤波器
通带频率 40~60GHz,DC-37GHz≥50dBc,65-70GHz≥25dBc,1.85
- ZBF25-C50-20G-3618
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 40 | ~ | 60 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-37 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 65-70 | GHz≥ | 25 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 1.85-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns | S12 抑制 dB |
| 37.00 | 203.86 | 72.29 | -63.59 | 0.07 | -63.49 |
| 39.00 | 24.60 | 22.66 | -12.96 | 0.50 | -13.39 |
| 41.00 | 1.24 | 1.32 | -0.30 | 0.36 | -0.37 |
| 43.00 | 1.44 | 1.53 | -0.42 | 0.26 | -0.34 |
| 45.00 | 1.38 | 1.44 | -0.18 | 0.24 | -0.26 |
| 47.00 | 1.25 | 1.19 | -0.14 | 0.22 | -0.23 |
| 49.00 | 1.38 | 1.36 | -0.17 | 0.20 | -0.36 |
| 51.00 | 1.21 | 1.16 | -0.09 | 0.19 | -0.25 |
| 53.00 | 1.34 | 1.30 | -0.04 | 0.19 | -0.24 |
| 55.00 | 1.52 | 1.50 | -0.27 | 0.18 | -0.39 |
| 57.00 | 1.32 | 1.31 | -0.23 | 0.19 | -0.33 |
| 59.00 | 1.23 | 1.21 | -0.31 | 0.21 | -0.36 |
| 61.00 | 4.52 | 4.06 | -2.91 | 0.28 | -3.07 |
| 63.00 | 43.90 | 34.15 | -18.32 | 0.10 | -18.51 |
| 65.00 | 86.10 | 21.50 | -28.03 | 0.09 | -28.36 |
参考实物图

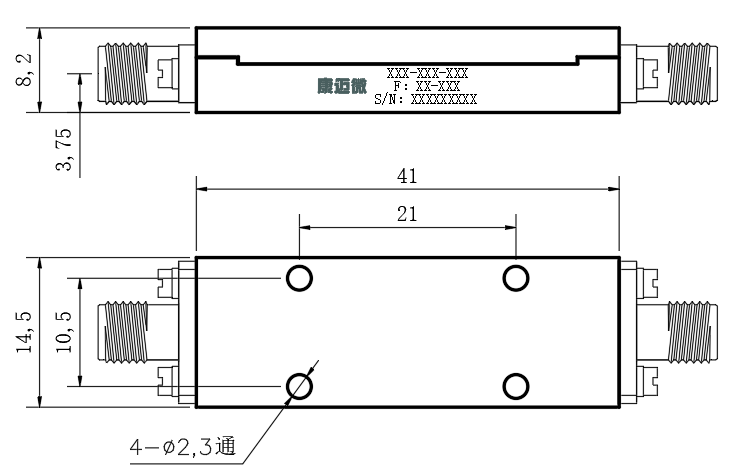

外形结构图（mm）

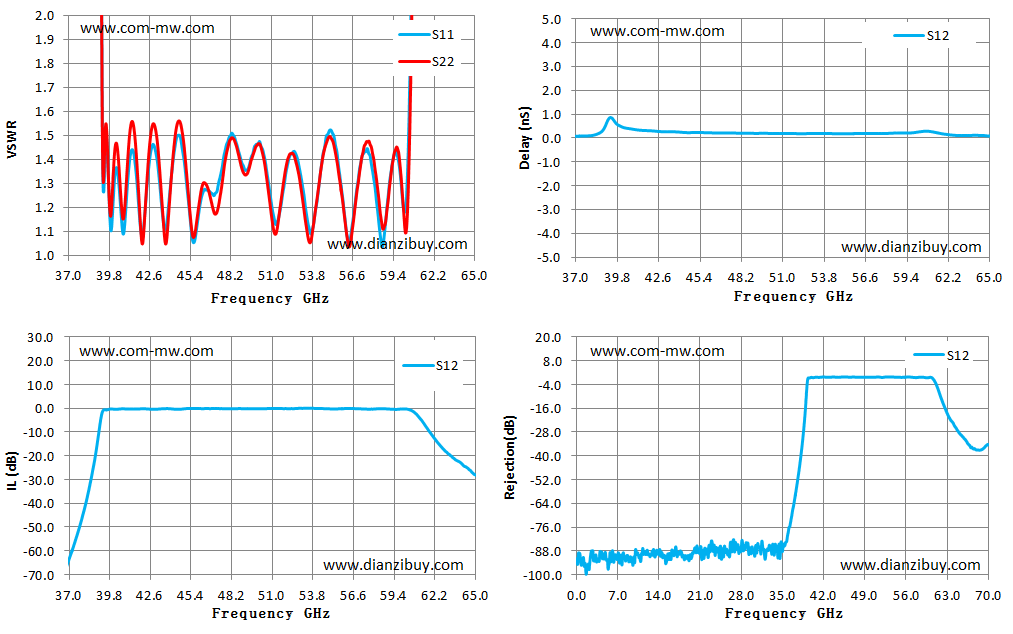

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
