产品详情
产品特点
小体积，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 410 | ~ | 860 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.2 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 275W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代X3C06A4-03S |
端口定义
| 输入端口 | 1 |
| 输出端口 | 4（0°） |
| 输出端口 | 3（-90°） |
| 隔离端口 | 2 |
| 接地端口 | 底部接地 |

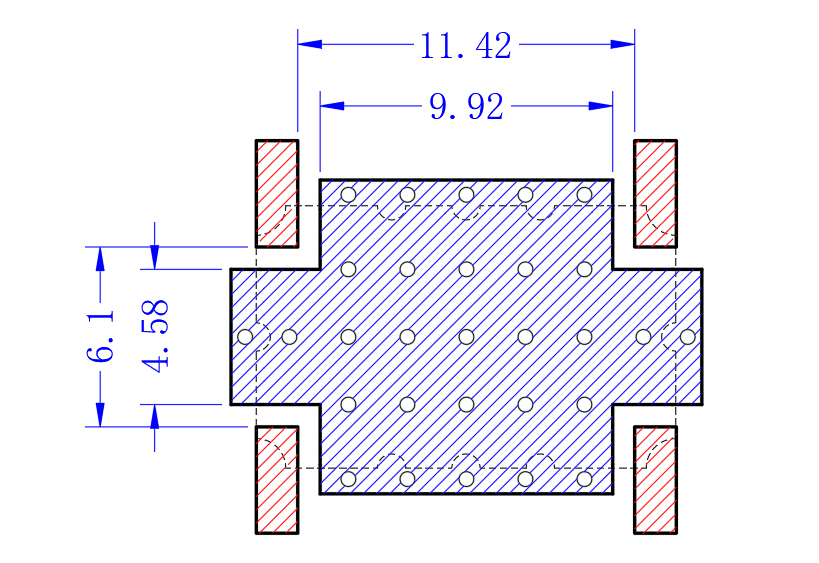

建议PCB布局图

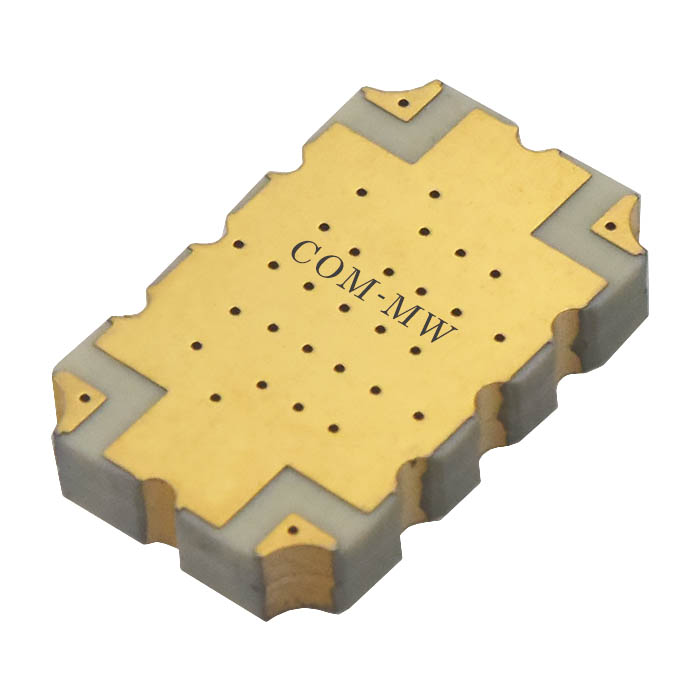

参考实物图

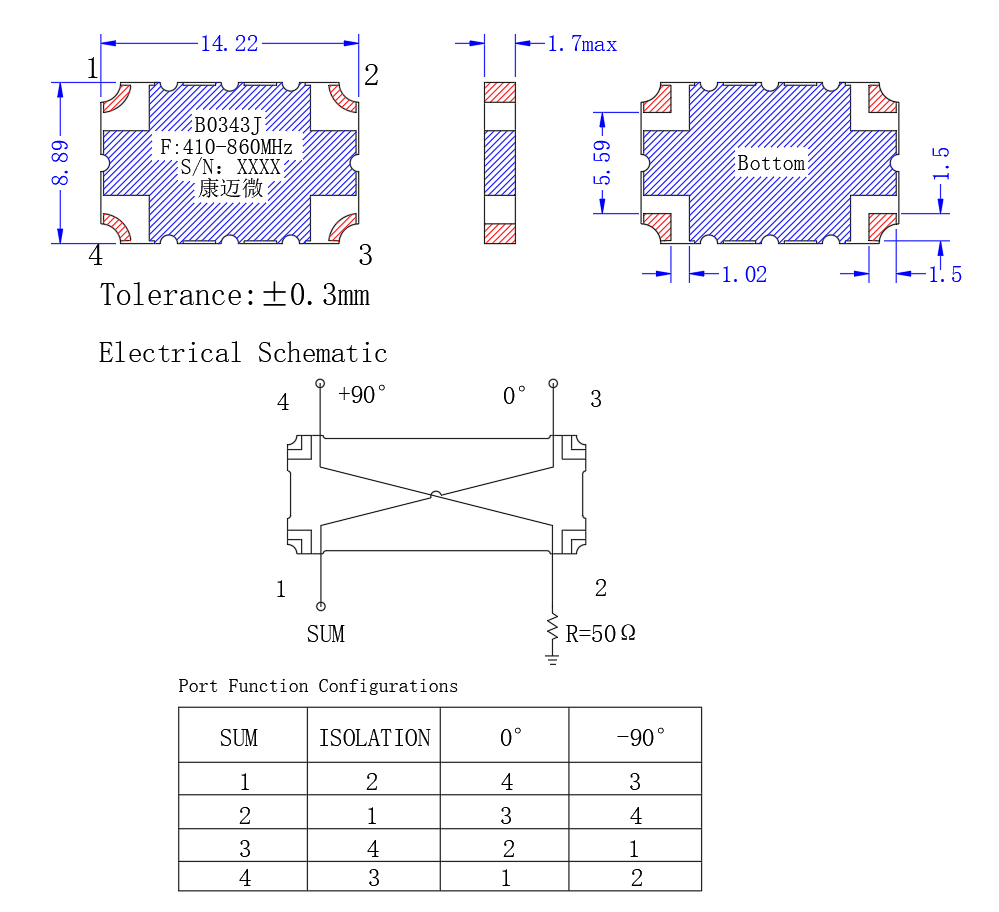

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
