产品
多频合路器
156~166MHz,880~900MHz,925~945MHz,~MHz,~MHz,SMA
- ZMC3-3C156-945-3812
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 156 | ~ | 166 | MHz |
| 通带频率二 | / | / | 880 | ~ | 900 | MHz |
| 通带频率三 | / | / | 925 | ~ | 945 | MHz |
| 通带回波损耗 | 15 | |||||
| 通带一损耗 | 3.0 | dB | ||||
| 通带二、三损耗 | 1.5 | dB | ||||
| 通带一抑制度 | DC-130 | MHz≥ | 30 | dB | ||
| 通带一抑制度 | 880-1000 | MHz≥ | 30 | dB | ||
| 通带二抑制度 | DC-166 | MHz≥ | 30 | dB | ||
| 通带二抑制度 | 925-1000 | MHz≥ | 85 | dB | ||
| 通带三抑制度 | DC-900 | MHz≥ | 85 | dB | ||
| 通带三抑制度 | 960-1500 | MHz≥ | 40 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+65℃ |
| 储存温度 | -55~+90℃设计保证 |

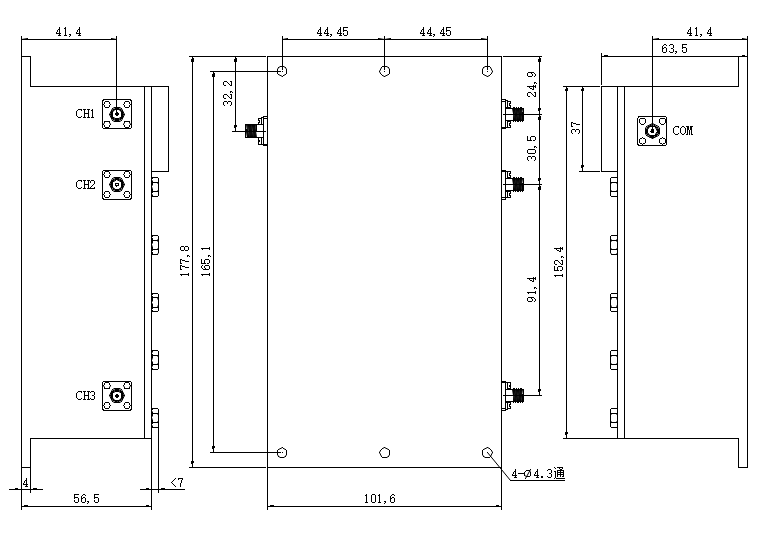

外形结构图（mm）

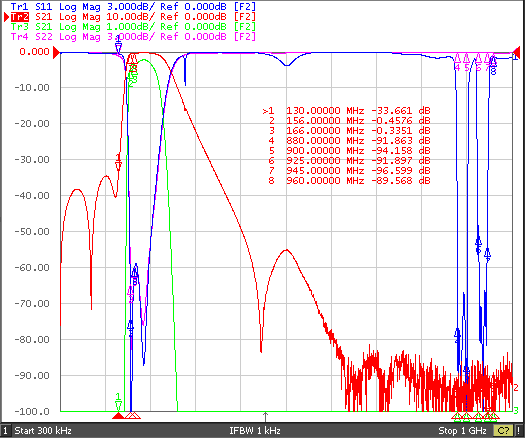

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
