产品
功分器
10~3000MHz, 1W, 4路, 相位0°, SMA
- ZPD8-4M10-3000-2636
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 3000 | MHz |
| 插入损耗 | 3 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.9 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | c |
| 分配端口 | 1 2 3 4 |
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S14 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 2.14 | 1.49 | -7.12 | -0.01 | -18.57 |
| 0.22 | 2.05 | 1.59 | -7.11 | -0.49 | -18.27 |
| 0.44 | 1.92 | 1.65 | -7.29 | -0.94 | -18.09 |
| 0.65 | 1.79 | 1.63 | -7.33 | -1.18 | -19.05 |
| 0.86 | 1.61 | 1.57 | -7.19 | -1.11 | -21.72 |
| 1.08 | 1.44 | 1.5 | -6.98 | -1.08 | -27.17 |
| 1.29 | 1.37 | 1.48 | -6.83 | -1.21 | -26.69 |
| 1.51 | 1.39 | 1.52 | -7.05 | -1.28 | -21.68 |
| 1.72 | 1.43 | 1.59 | -7.35 | -1.19 | -19.63 |
| 1.93 | 1.37 | 1.63 | -7.44 | -0.83 | -19.75 |
| 2.15 | 1.22 | 1.66 | -7.57 | -0.29 | -20.89 |
| 2.36 | 1.02 | 1.6 | -7.71 | 0.4 | -20 |
| 2.57 | 1.26 | 1.55 | -7.97 | 1.07 | -16.94 |
| 2.79 | 1.54 | 1.61 | -8.44 | 1.86 | -14.82 |
| 3 | 1.76 | 1.65 | -8.99 | 2.74 | -14.5 |

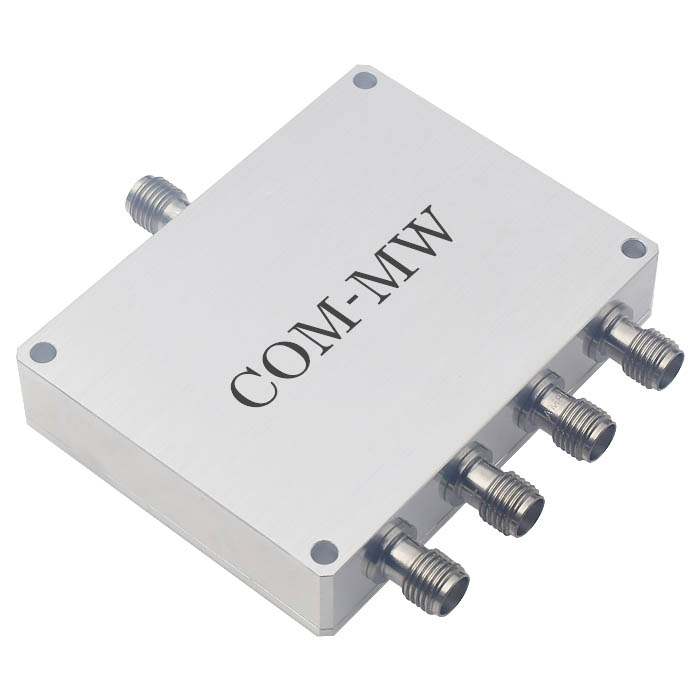

参考实物图

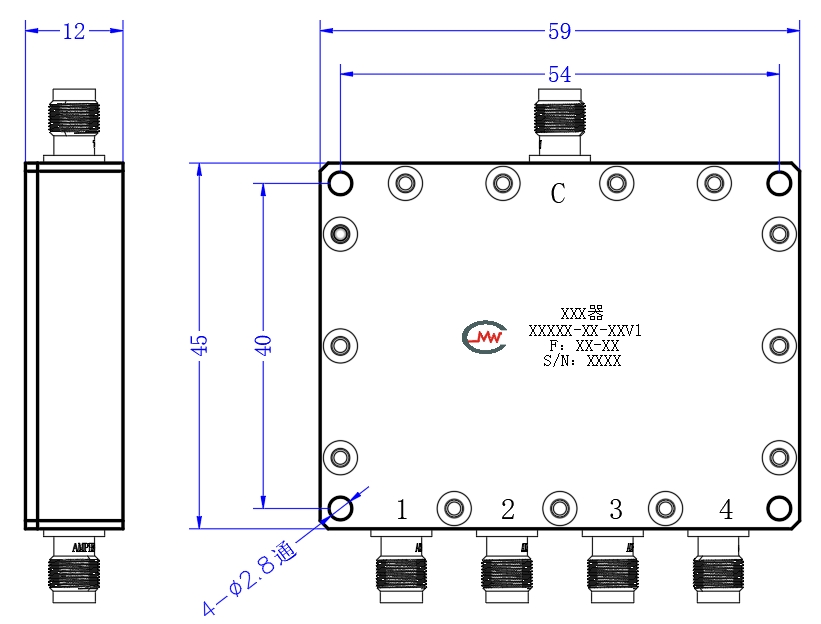

外形结构图（mm）

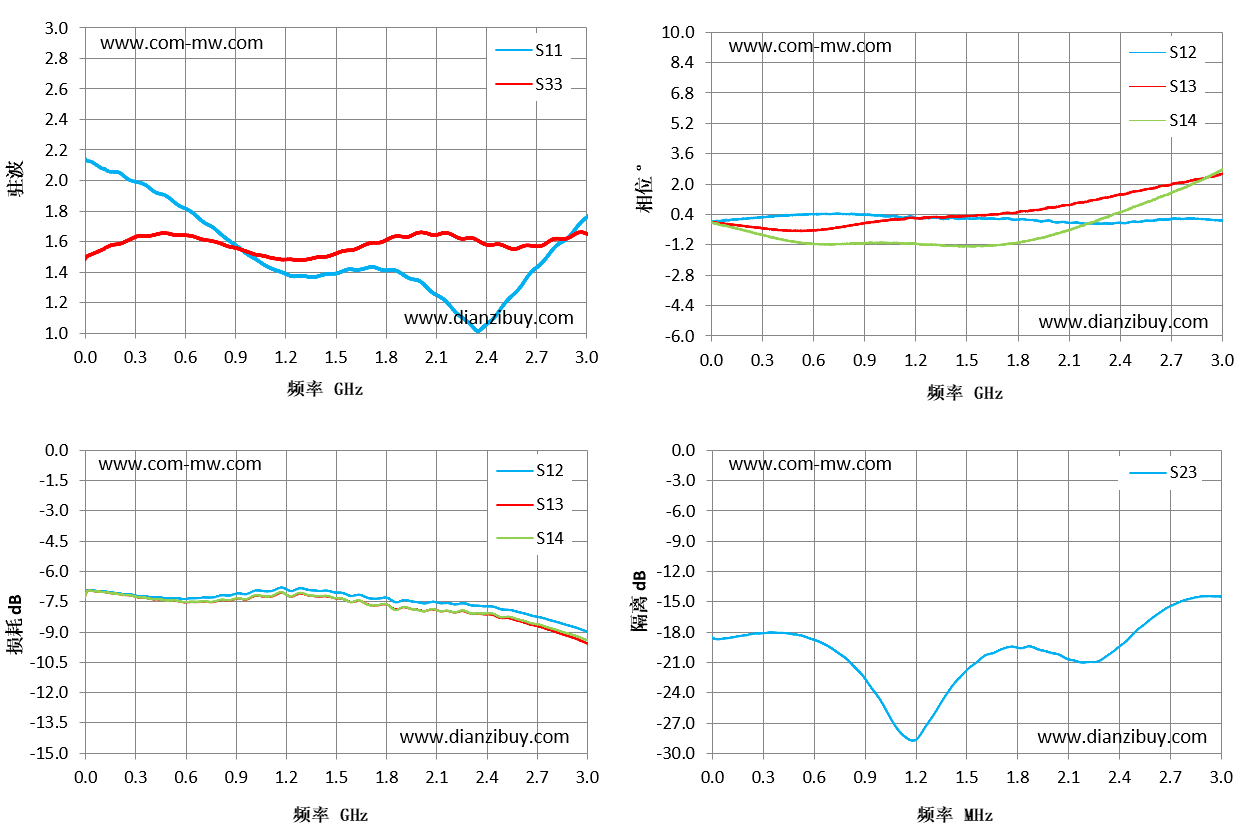

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
