30~3000MHz,耦合度 20.8dB,表面贴装,1W,工业级,替代SYD-20-33+
- C0192
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 3000 | MHz |
| 插入损耗 | 2.5 | dB@30-3000M | ||
| 插入损耗 | 1.8 | dB@800-2000M | ||
| 插入损耗 | 2.1 | dB@2300-2700M | ||
| 耦合度 | 19.4 | 20.8 | 22.2 | dB |
| 方向性 | 15 | dB@30-2500M | ||
| 方向性 | 10 | dB@30-3000M | ||
| 主线驻波比 | 1.2 | 30-2000M | ||
| 耦合线驻波比 | 1.8 | 2000-2500M |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SYD-20-33+ |
表格标题
| 输入端口 | 8 | --- |
| 输出端口 | 1 | --- |
| 耦合端口 | 5 | --- |
| 接地端口 | 2，4，3，6，7 | --- |
建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 30.00 | 1.22 | 1.22 | -0.43 | -19.52 | -37.93 |
| 256.00 | 1.10 | 1.14 | -0.85 | -20.25 | -61.59 |
| 483.00 | 1.10 | 1.12 | -1.01 | -20.44 | -50.60 |
| 709.00 | 1.10 | 1.10 | -1.08 | -20.50 | -47.04 |
| 936.00 | 1.11 | 1.07 | -1.11 | -20.40 | -45.06 |
| 1162.00 | 1.12 | 1.04 | -1.17 | -20.24 | -43.59 |
| 1389.00 | 1.11 | 1.06 | -1.28 | -20.05 | -42.02 |
| 1615.00 | 1.10 | 1.10 | -1.36 | -19.87 | -40.16 |
| 1841.00 | 1.10 | 1.14 | -1.46 | -19.68 | -38.16 |
| 2068.00 | 1.11 | 1.21 | -1.56 | -19.53 | -36.13 |
| 2294.00 | 1.12 | 1.30 | -1.70 | -19.51 | -34.11 |
| 2521.00 | 1.19 | 1.39 | -1.78 | -19.61 | -32.29 |
| 2747.00 | 1.27 | 1.47 | -1.90 | -19.88 | -30.66 |
| 2974.00 | 1.34 | 1.51 | -2.03 | -20.44 | -29.27 |
| 3200.00 | 1.47 | 1.62 | -2.11 | -21.31 | -28.07 |

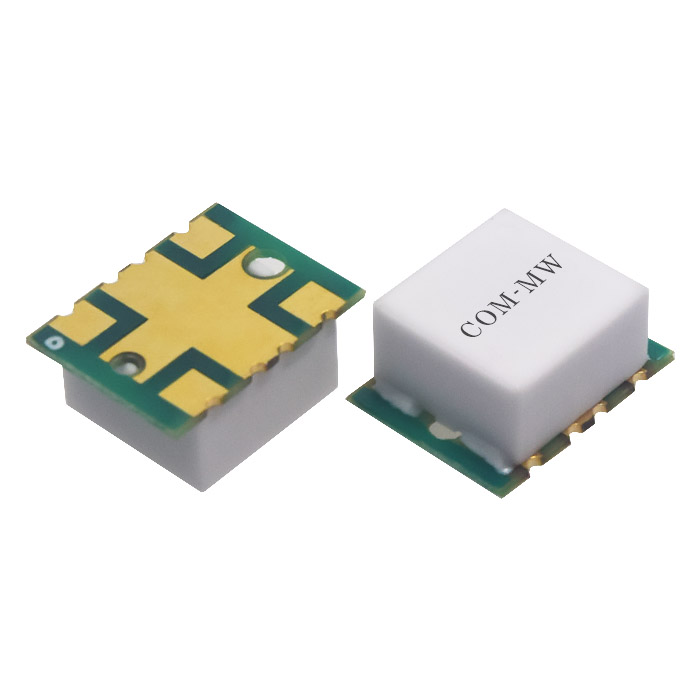

参考实物图
外形结构图（mm）

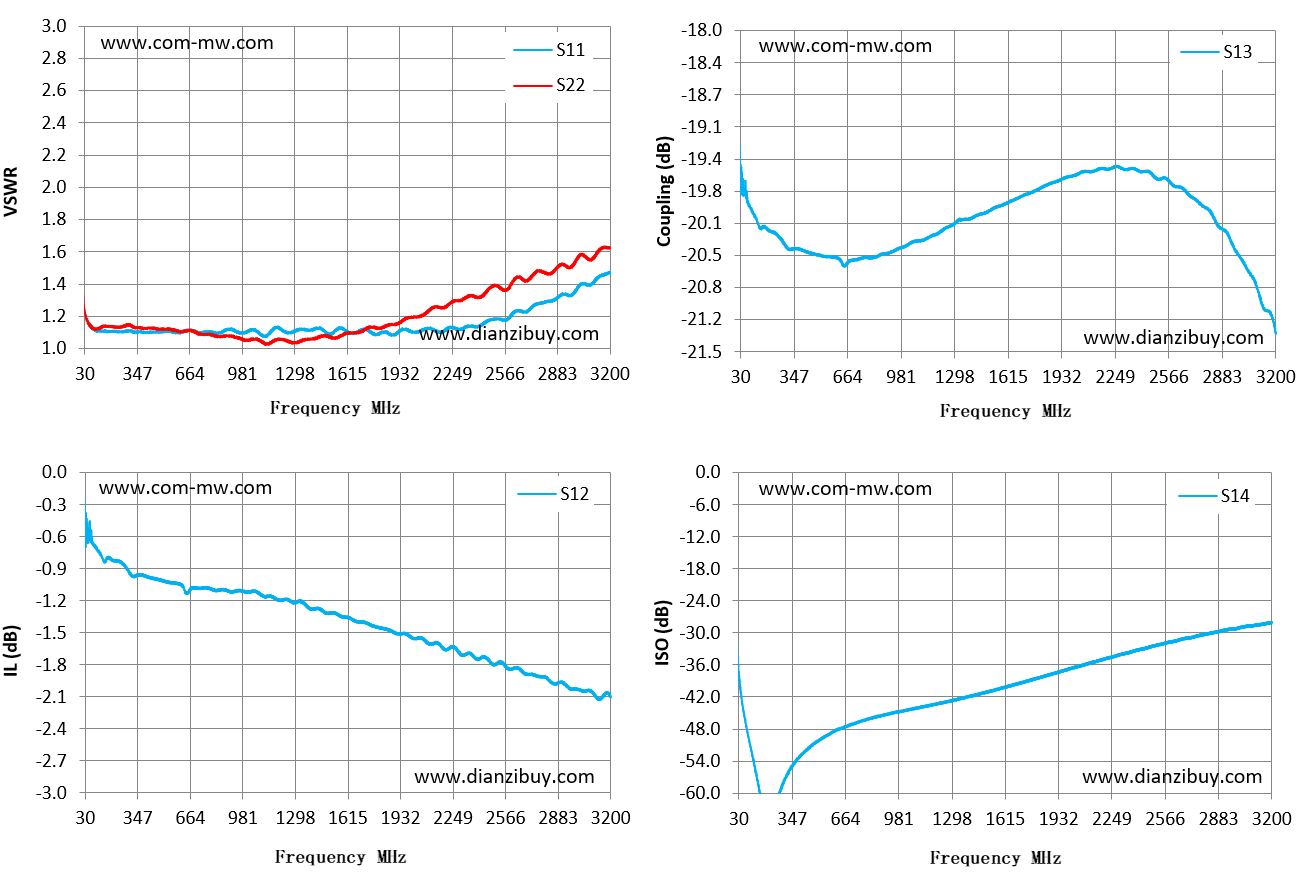

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
