低噪声放大器
0.8~24GHz, 增益25dB, 噪声系数dB, P-1dB功率20dBm, 饱和功率22dBm, 2.92-K
- DLNA8-0.1-26-3068
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.8 | ~ | 24 | GHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 5 | dB | ||
| 驻波比 | 1.8 | 2 | ||
| P-1dB功率 | 20 | dBm | ||
| 饱和功率 | 22 | dBm |
其它参数
| 接口形式 | 2.92-K可拆0.3mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 800mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | Gain | NF | P-1 | Psat |
| GHz | VSWR | VSWR | dB | dB | dBm | dBm |
| 0.01 | 2.67 | 3.28 | 31.78 | 21.7 | 17.24 | 20.28 |
| 1.9 | 1.55 | 1.17 | 33.45 | 5.36 | 24.95 | 27.05 |
| 3.79 | 1.78 | 1.09 | 32.01 | 3.33 | 25.82 | 27.68 |
| 5.69 | 1.63 | 1.04 | 30.85 | 2.12 | 24.66 | 26.8 |
| 7.58 | 1.54 | 1.15 | 30.68 | 2.27 | 25.33 | 27.03 |
| 9.47 | 1.34 | 1.16 | 30.1 | 2.9 | 24.94 | 26.69 |
| 11.36 | 1.56 | 1.08 | 28.98 | 3.11 | 23.89 | 26.11 |
| 13.26 | 1.75 | 1.2 | 28.23 | 3.52 | 23.69 | 25.34 |
| 15.15 | 1.76 | 1.21 | 27.85 | 3.69 | 22.78 | 25.43 |
| 17.04 | 1.27 | 1.21 | 28.12 | 4.19 | 22.11 | 24.86 |
| 18.93 | 1.18 | 1.42 | 27.65 | 4.67 | 23.12 | 24.64 |
| 20.82 | 1.23 | 1.37 | 27.49 | 5.14 | 22.64 | 23.86 |
| 22.72 | 1.61 | 1.36 | 28.13 | 5.63 | 23.21 | 24.57 |
| 24.61 | 1.72 | 1.67 | 26.27 | 6.26 | 23.53 | 24.63 |
| 26.5 | 2.42 | 1.91 | 10.19 | 8.34 | 23.77 | 24.77 |

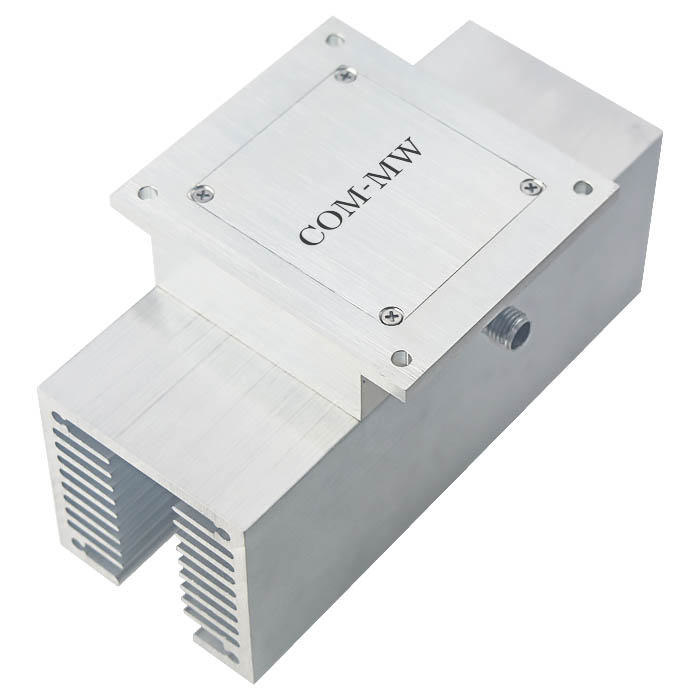

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
