功分器
DC~26.5GHz,10W,8路,0°,SMA
- ZPD25-8M0-26.5G-996
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 29 | dB | ||
| 隔离度 | 6 | dB | ||
| 驻波比 | 1.8 | @DC-18G | ||
| 驻波比 | 2 | @18G-26.5G | ||
| 幅度平衡 | ±1.2 | dB | ||
| 相位平衡 | ±5 | °@DC-18G | ||
| 相位平衡 | ±8 | °@18G-26.5G |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 镀金or本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S23 隔离 dB | S24 隔离 dB | S12 相位 ° | S13 相位 ° |
| 0.01 | 1.01 | 1.01 | -18.06 | -18.08 | -18.09 | -6.01 | -6.01 | 0.10 | 0.11 |
| 1.93 | 1.05 | 1.11 | -18.92 | -18.95 | -18.96 | -6.53 | -6.50 | -0.14 | -0.82 |
| 3.86 | 1.18 | 1.19 | -19.06 | -19.10 | -19.26 | -6.67 | -6.67 | -0.14 | -1.28 |
| 5.79 | 1.17 | 1.32 | -19.85 | -19.90 | -20.16 | -6.90 | -6.97 | -0.15 | -0.48 |
| 7.71 | 1.40 | 1.03 | -21.05 | -21.10 | -21.39 | -7.34 | -7.38 | -0.29 | -0.57 |
| 9.64 | 1.26 | 1.08 | -20.19 | -20.22 | -20.65 | -7.29 | -7.30 | -0.22 | 0.83 |
| 11.57 | 1.44 | 1.24 | -21.06 | -21.07 | -21.34 | -7.15 | -7.12 | -0.55 | 1.64 |
| 13.50 | 1.33 | 1.46 | -21.40 | -21.45 | -21.67 | -8.30 | -8.13 | -0.93 | 1.37 |
| 15.43 | 1.27 | 1.51 | -22.15 | -22.25 | -22.27 | -8.14 | -8.08 | -0.73 | 2.25 |
| 17.36 | 1.18 | 1.54 | -21.99 | -22.05 | -21.98 | -8.06 | -8.04 | -0.57 | 1.30 |
| 19.29 | 1.08 | 1.23 | -24.33 | -24.32 | -24.28 | -8.85 | -8.87 | -0.87 | 1.12 |
| 21.21 | 1.26 | 1.07 | -23.75 | -23.67 | -23.56 | -8.94 | -9.23 | -1.10 | -0.18 |
| 23.14 | 1.17 | 1.07 | -23.82 | -23.70 | -23.82 | -8.71 | -9.09 | -1.39 | -0.45 |
| 25.07 | 1.21 | 1.28 | -24.10 | -23.95 | -24.16 | -9.74 | -9.80 | -1.91 | -2.14 |
| 27.00 | 1.12 | 1.22 | -26.92 | -26.68 | -27.67 | -10.71 | -10.95 | -2.37 | -2.26 |

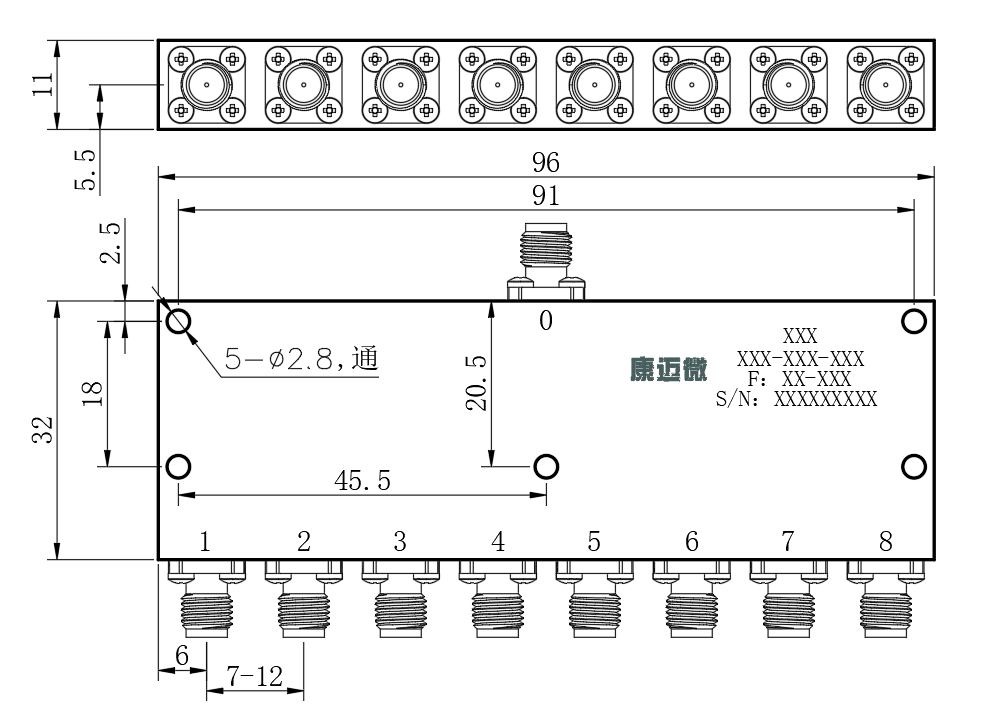

外形结构图（mm）

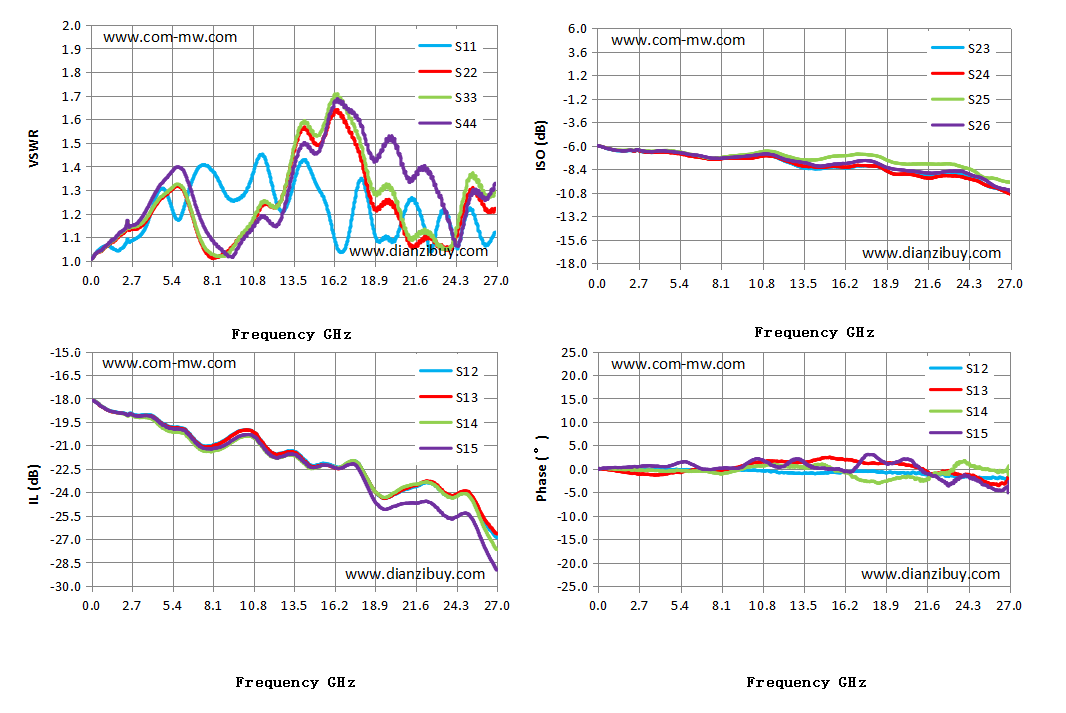

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
