滤波器
阻带频率5150~5350MHz, ≥60dB, 通带频率DC~5130MHz, 5370~6000MHz, N
- ZBSF6-C5150-5350-2948
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5150 | ~ | 5350 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 5130 | MHz | |
| 通带频率 | 5370 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5000 | -0.93 | 1.42 |
| 5130 | -2.91 | 1.26 |
| 5135 | -8.99 | 3.38 |
| 5176 | -81.12 | 41.13 |
| 5178 | -69.9 | 32.26 |
| 5220 | -78.13 | 48.75 |
| 5270 | -87.86 | 47.79 |
| 5330 | -80.90 | 25.81 |
| 5355 | -41.12 | 16.88 |
| 5360 | -14.84 | 12.51 |
| 5365 | -7.07 | 3.74 |
| 5370 | -2.39 | 1.42 |
| 5400 | -0.90 | 1.66 |
| 5500 | -0.88 | 1.38 |

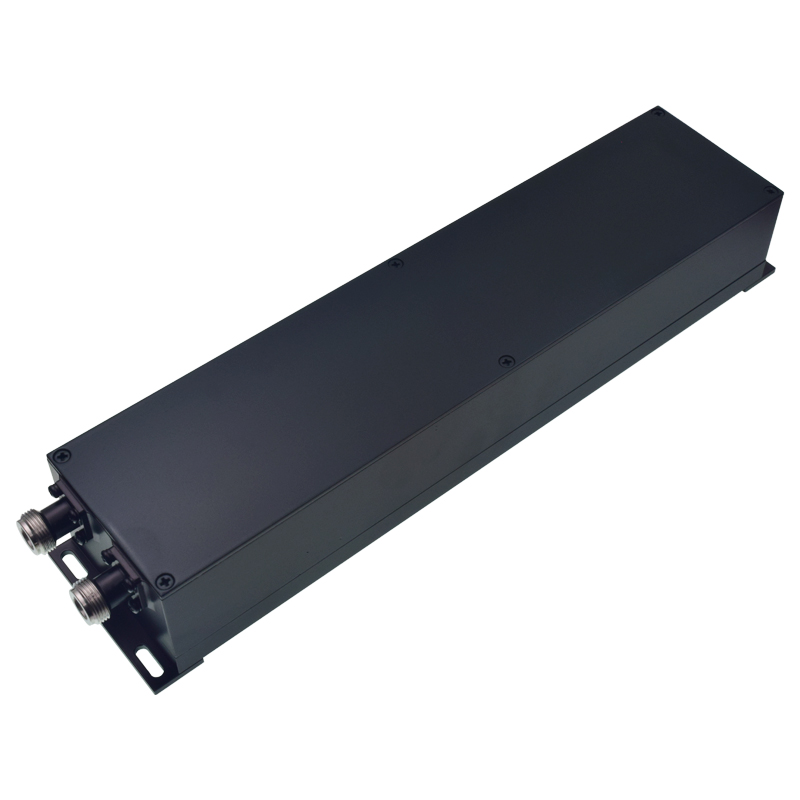

参考实物图

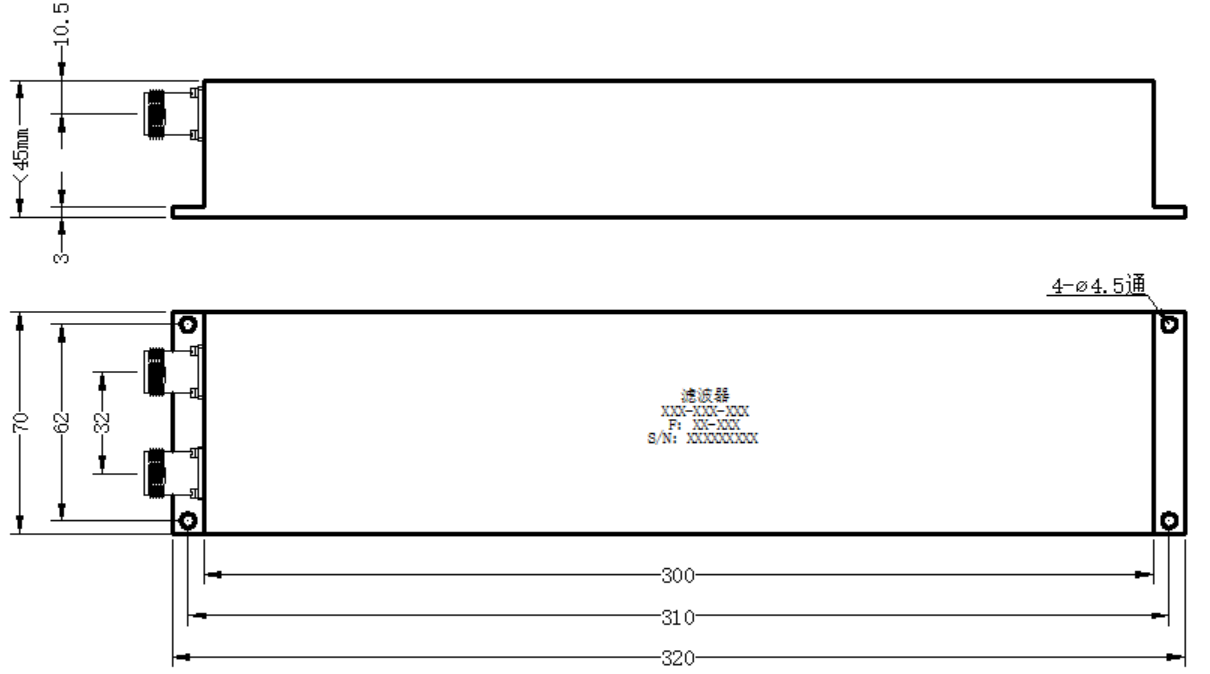

外形结构图（mm）

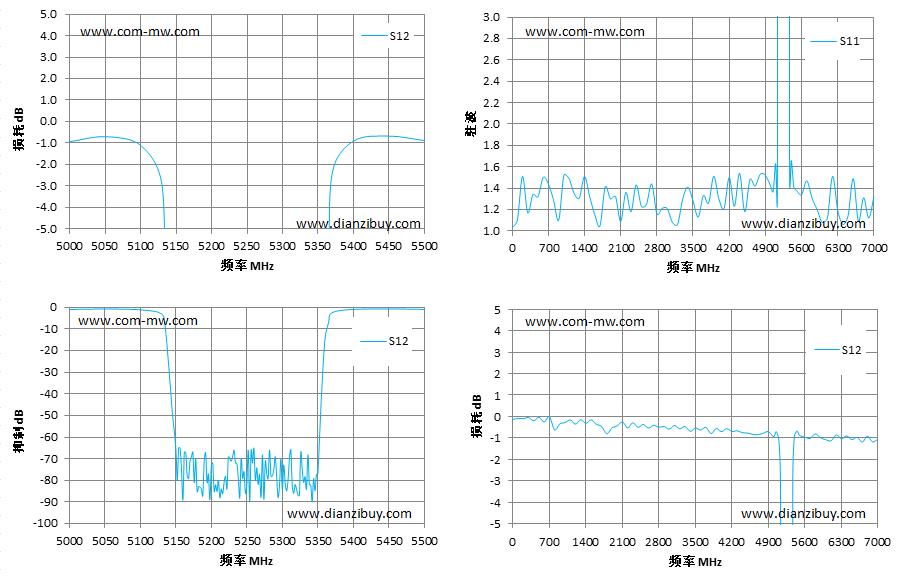

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
