产品
开关
0~40GHz,双刀双掷,TTL控制,反射式,20ms,2.92,24V
- 2K22440T
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 插入损耗 | 0.2@6GHz; 0.8@26.5GHz; 1.25@40GHz | dB | ||
| 隔离度 | 70@6GHz; 55@26.5GHz; 50@40GHz | dB | ||
| 驻波比 | 1.3@6GHz; 1.8@26.5GHz; 2@40GHz |
其它参数
| 开关路数 | 双刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 20ms |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 功率容量 | 30W@6GHz; 15W@26.5GHz; 5W@40GHz设计保证 |
| 工作电压 | +24V |
| 工作电流 | 185mA |
| 工作温度 | -30~+70℃设计保证 |
| 开关寿命 | 100万次 |
| 其它 | 控制接口：DB9-male |
控制引脚定义
| TTL电平 | Pin1，Pin2 |
| 24V | Pin8 |
| GND | Pin9 |

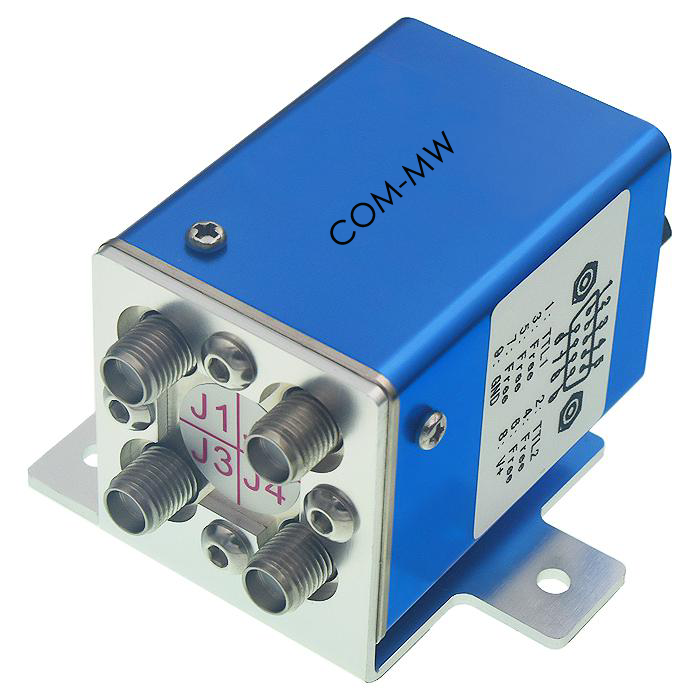

参考实物图

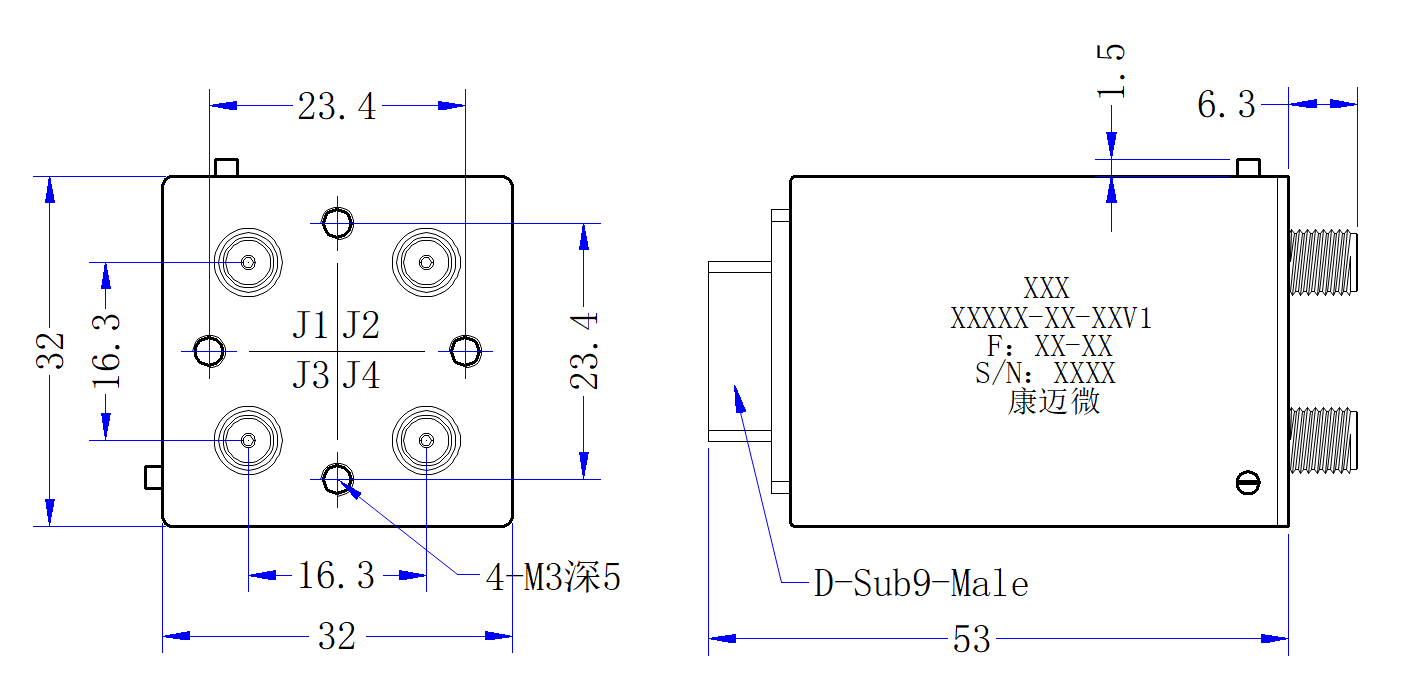

外形结构图（mm）

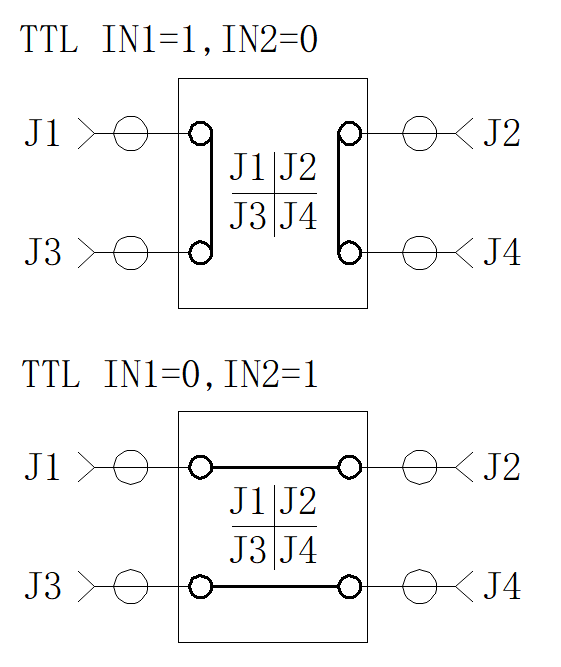

控制电路图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
