低噪声放大器
0.009~300MHz, 增益45dB, 噪声系数2.5dB, P-1dB功率15dBm, SMA
- DLNA7-0.009-300-1044
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，高增益。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.009 | ~ | 300 | MHz |
| 增益 | 45 | 52 | dB | |
| 增益平坦度 | 2 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 1.6 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12-15V |
| 工作电流 | 200mA |
| 工作温度 | -40~+70℃设计保证 |
| 最大输入功率 | 15dBm |
| 其它 | 与天线连接要做静电防护或其它静电隔离措施，否则有烧毁风险。 |
典型测试数据
| F(MHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 0.025 | 15.7 | / | 1.11 | 1.38 | 52.6 |
| 40 | 16 | 2.16 | 1.05 | 1.28 | 52.2 |
| 80 | 16.2 | 2.11 | 1.05 | 1.27 | 52.3 |
| 120 | 16.3 | 2.09 | 1.06 | 1.26 | 52.3 |
| 160 | 16.4 | 2.08 | 1.08 | 1.23 | 52.3 |
| 200 | 16.6 | 2.08 | 1.07 | 1.21 | 52.3 |
| 240 | 16.8 | 2.08 | 1.07 | 1.19 | 52.3 |
| 280 | 16.9 | 2.08 | 1.09 | 1.16 | 52.3 |
| 320 | 16.9 | 2.13 | 1.1 | 1.14 | 52.3 |
| 360 | 17.1 | 2.14 | 1.12 | 1.11 | 52.3 |
| 400 | 17.2 | 2.13 | 1.13 | 1.1 | 53.4 |
参考实物图

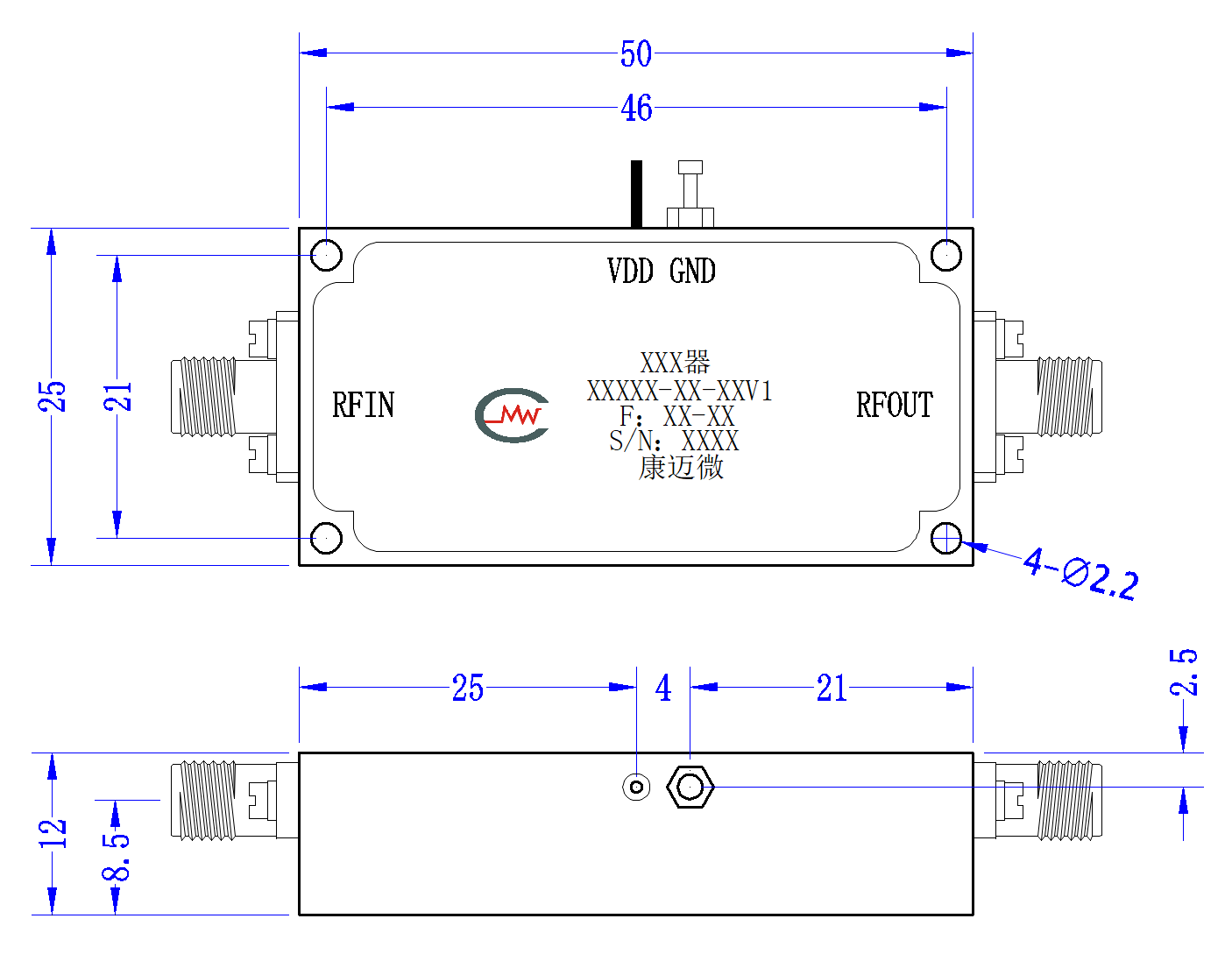

外形结构图（mm）

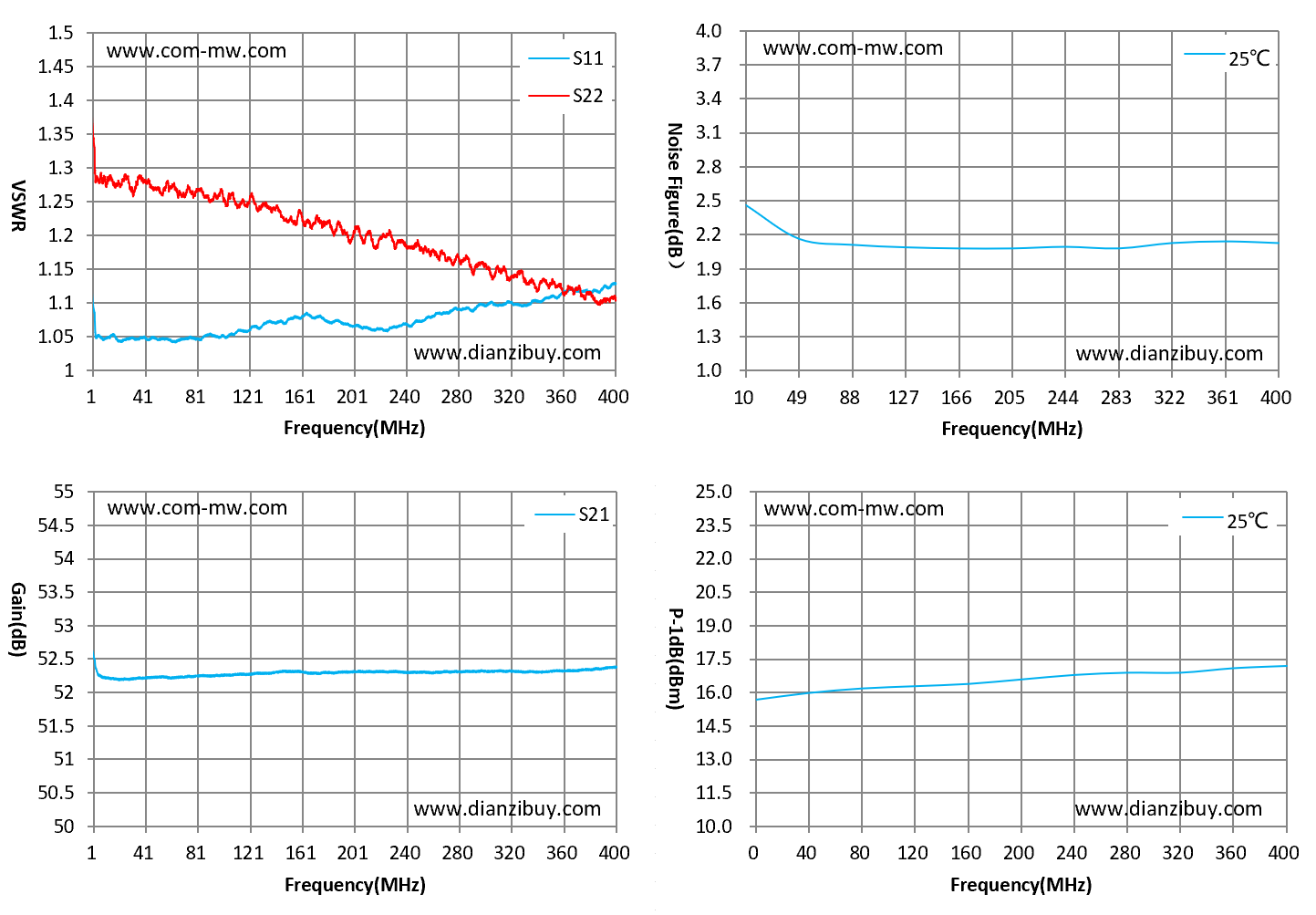

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
