产品
开关
DC~6GHz, 单刀九掷, TTL控制, 反射式, 15ms, SMA, 24V
- 1S92406T
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.2 | 1.4 |
其它参数
| 开关路数 | 单刀九掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 80W@3GHz；60W@6GHz |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -30~+70℃设计保证 |
| 开关寿命 | 100万次 |
| 切换模式 | 先断后合 |
| 其它 | 控制接口：mini DB15-Female |

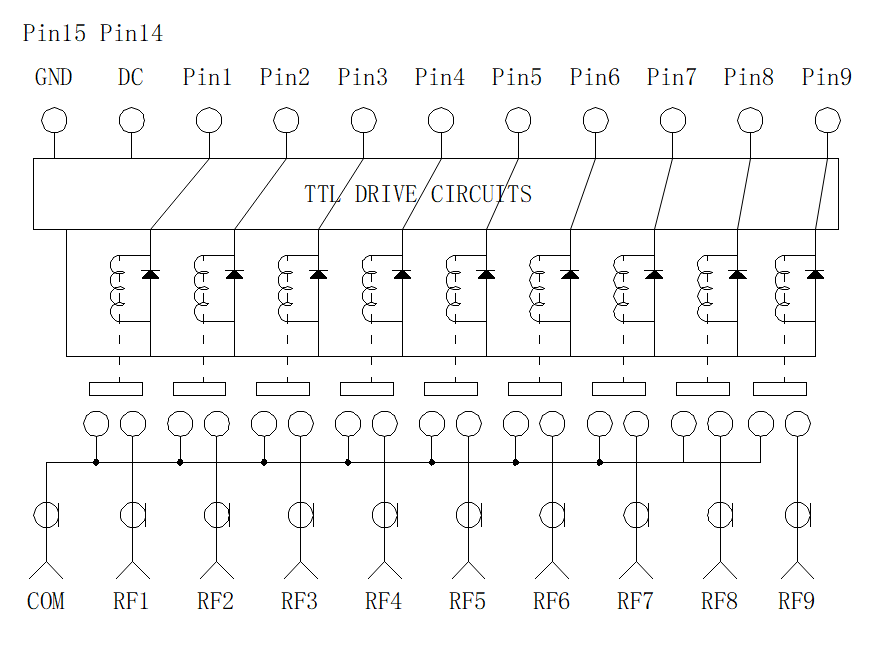

控制电路图
典型测试数据
| 频率 GHz | S00 驻波 | S01 损耗 dB | S12 隔离 dB | S03 相位 ° |
| 0.01 | 1.01 | -0.01 | -70.49 | 0.1 |
| 3.29 | 1.06 | -0.04 | -82.31 | 0.44 |
| 6.57 | 1.1 | -0.06 | -81.56 | 0.92 |
| 8.21 | 1.18 | -0.08 | -83.19 | 1.11 |
| 9.86 | 1.23 | -0.17 | -80.96 | 1.38 |
| 13.14 | 1.07 | -0.28 | -79.82 | 1.15 |
| 16.43 | 1.17 | -0.52 | -79.47 | 1.97 |
| 18.07 | 1.32 | -0.62 | -79.99 | 1.83 |
| 19.71 | 1.89 | -0.7 | -77.53 | 1.77 |

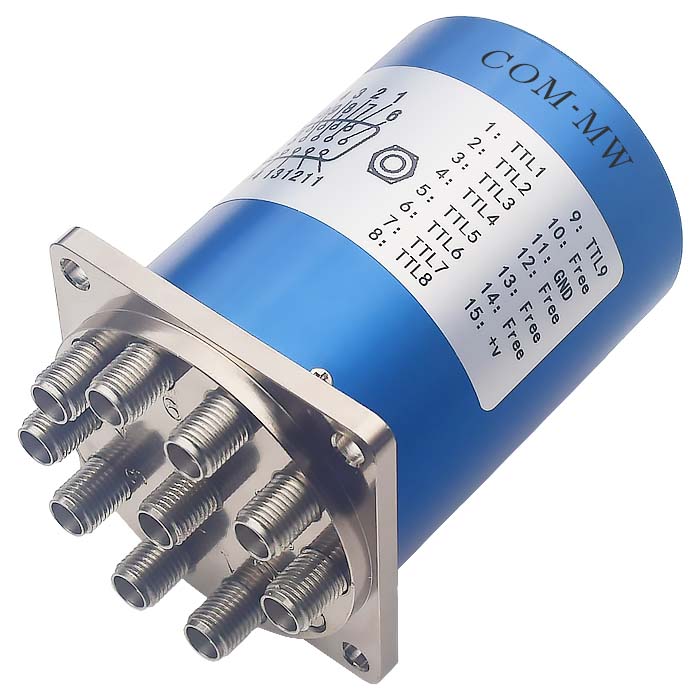

参考实物图

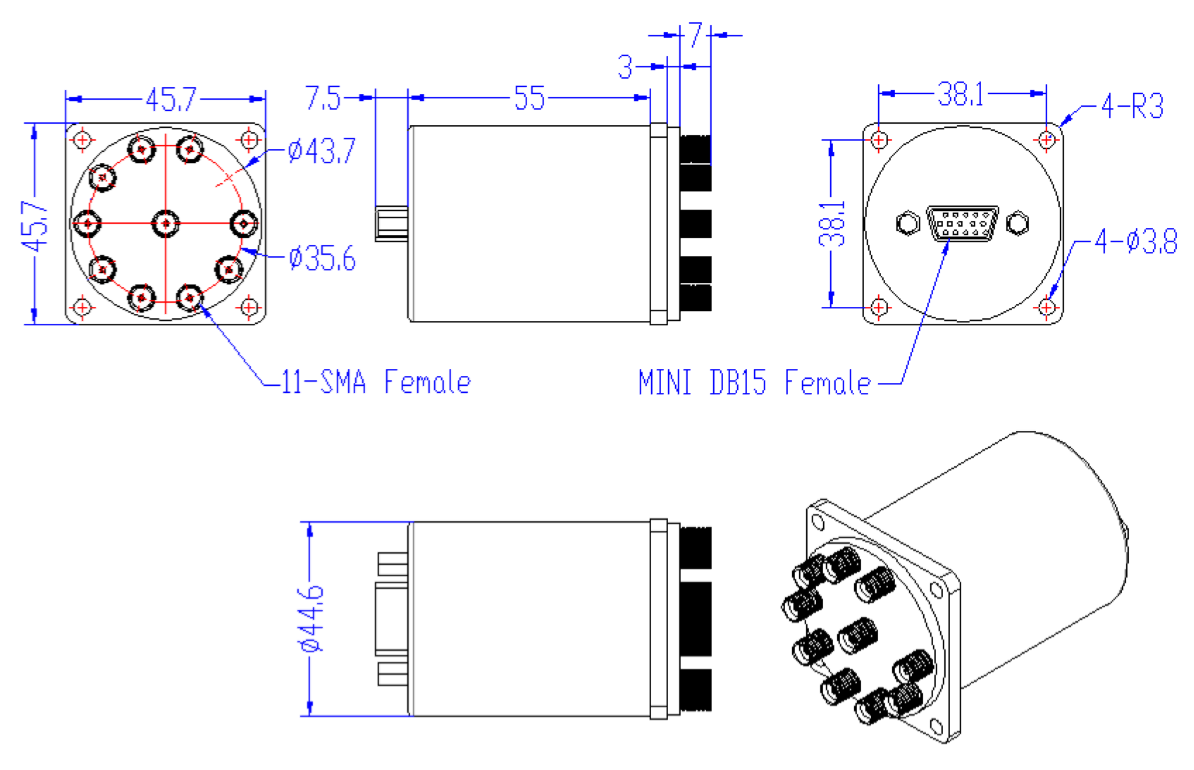

外形结构图（mm）

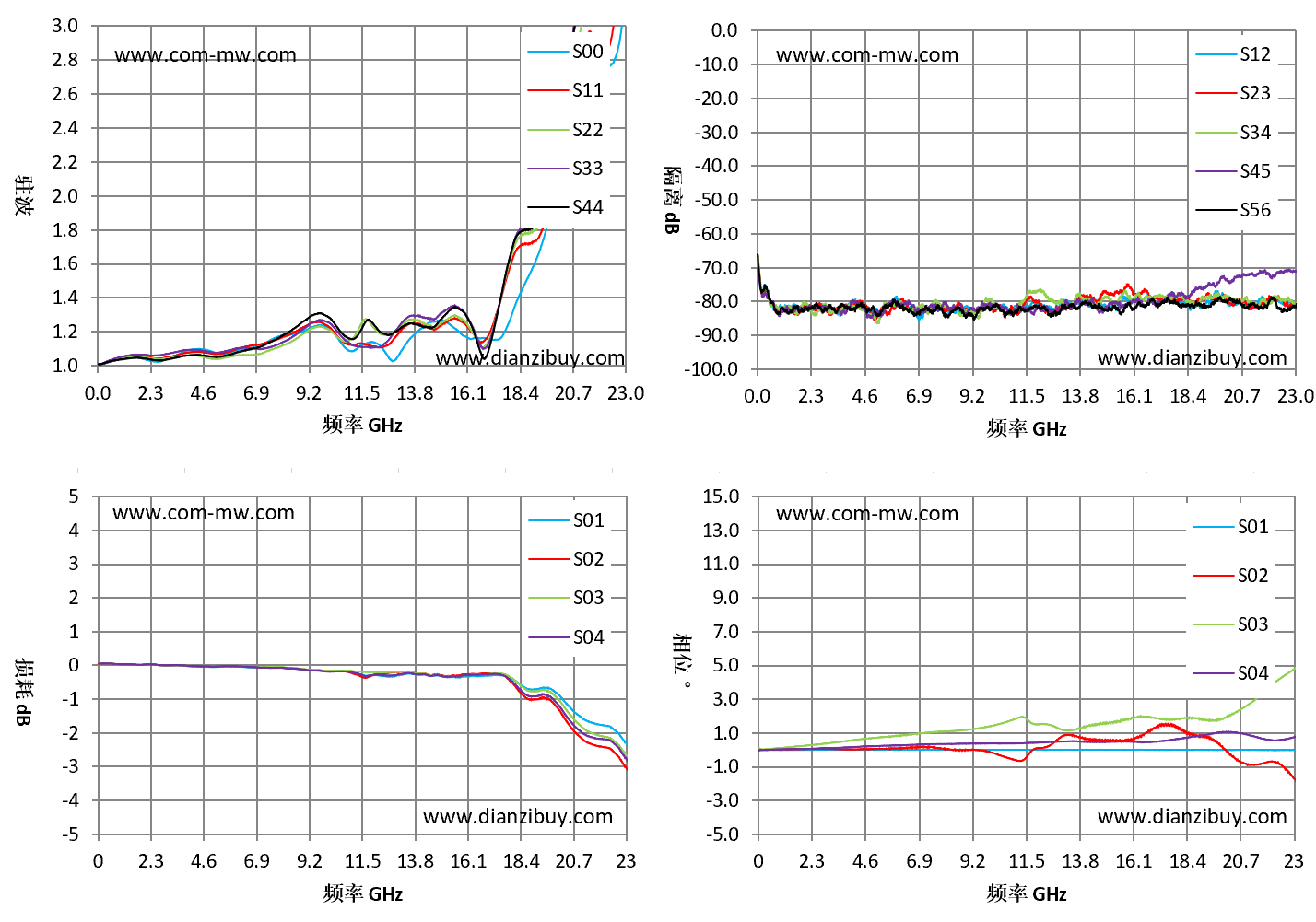

典型测试曲线图
其它参数
| 公共端口 | COM |
| 分路端口 | 1，2，3，4，5，6，7，8，9 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 未施加控制电压，所有 RF 通道与公共端 COM 均为开路状态。 |
