产品
滤波器
通带频率30.98~31.32GHz, 27.4-30.1GHz≥70dB, 32.2-40GHz≥50dB, 2.92
- ZBF25-C31.15-0.34G-316
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30.98 | ~ | 31.32 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | 27.4-30.1 | GHz≥ | 70 | dB | ||
| 带外抑制 | 32.2-40 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 2.92-F可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns@带内任意5MHz |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 30 | 43.51 | 73.42 | -75.95 | 0.65 |
| 30.18 | 36.05 | 62.84 | -67.78 | 0.72 |
| 30.36 | 34.21 | 53.24 | -58.78 | 0.75 |
| 30.54 | 31.44 | 40.94 | -45.67 | 0.19 |
| 30.71 | 20.68 | 22.31 | -26.69 | 0.13 |
| 30.89 | 1.43 | 1.3 | -2.46 | 3.72 |
| 31.07 | 1.2 | 1.26 | -1.51 | 2.34 |
| 31.25 | 1.07 | 1.14 | -1.4 | 2.35 |
| 31.43 | 1.41 | 1.18 | -2.28 | 4.31 |
| 31.61 | 23.24 | 18.02 | -26.64 | 0.4 |
| 31.79 | 36.63 | 35.28 | -46.81 | 1.37 |
| 31.96 | 37.42 | 56.17 | -60.89 | 0.14 |
| 32.14 | 40.65 | 67.68 | -70.99 | 0.62 |
| 32.32 | 47.6 | 73.21 | -77.17 | 0.15 |
| 32.5 | 54.77 | 81.67 | -84.69 | -0.37 |
参考实物图

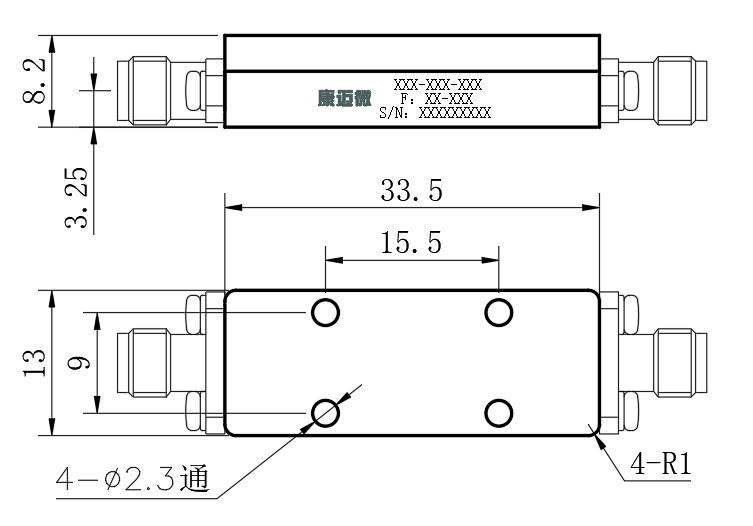

外形结构图（mm）

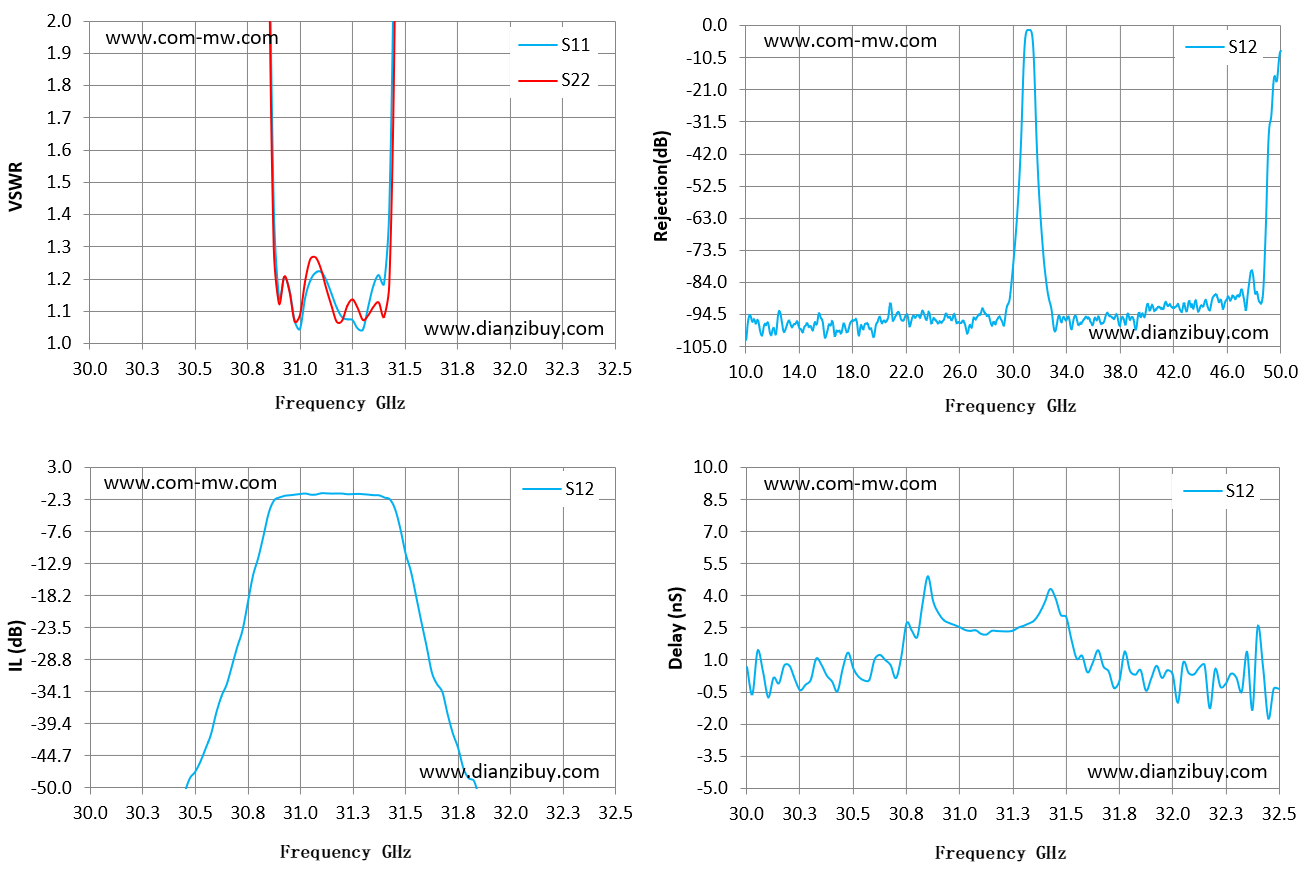

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
