产品
功率放大器
3~11GHz, 增益34dB, 饱和功率26dBm, SMA
- DPA8-3-11G-3511
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3 | ~ | 11 | GHz |
| 增益 | 34 | dB | ||
| 增益平坦度 | ±1.5 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 25 | dBm | ||
| 饱和功率 | 26 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 20 | dBc | ||
| 输出三阶交截点 | 35 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 dBm | Psat dBm |
| 1 | 2.69 | 1.41 | 28.66 | 4.25 | 16.8 | 19.4 |
| 1.86 | 1.39 | 1.59 | 37.02 | 1.83 | 26.5 | 27.5 |
| 2.71 | 1.74 | 1.63 | 35.77 | 1.58 | 26.7 | 27.9 |
| 3.57 | 1.69 | 1.59 | 35.58 | 1.89 | 27.2 | 28.5 |
| 4.43 | 1.46 | 1.53 | 35.73 | 1.86 | 27 | 28.5 |
| 5.29 | 1.46 | 1.37 | 35.64 | 2.11 | 27 | 28.2 |
| 6.14 | 1.53 | 1.3 | 35.07 | 2.14 | 26.7 | 28 |
| 7 | 1.48 | 1.18 | 34.97 | 2.26 | 26.5 | 28 |
| 7.86 | 1.32 | 1.11 | 35.13 | 2.31 | 26.3 | 27.5 |
| 8.71 | 1.17 | 1.12 | 35.17 | 2.29 | 26.3 | 27.7 |
| 9.57 | 1.14 | 1.12 | 35.19 | 2.23 | 26.3 | 28 |
| 10.43 | 1.13 | 1.09 | 35.09 | 2.37 | 26.3 | 27.6 |
| 11.29 | 1.15 | 1.06 | 34.99 | 2.47 | 25.8 | 27.4 |
| 12.14 | 1.29 | 1.03 | 34.9 | 2.52 | 25.7 | 27.5 |
| 13 | 1.4 | 1.01 | 34.79 | 2.62 | 25.5 | 27.4 |

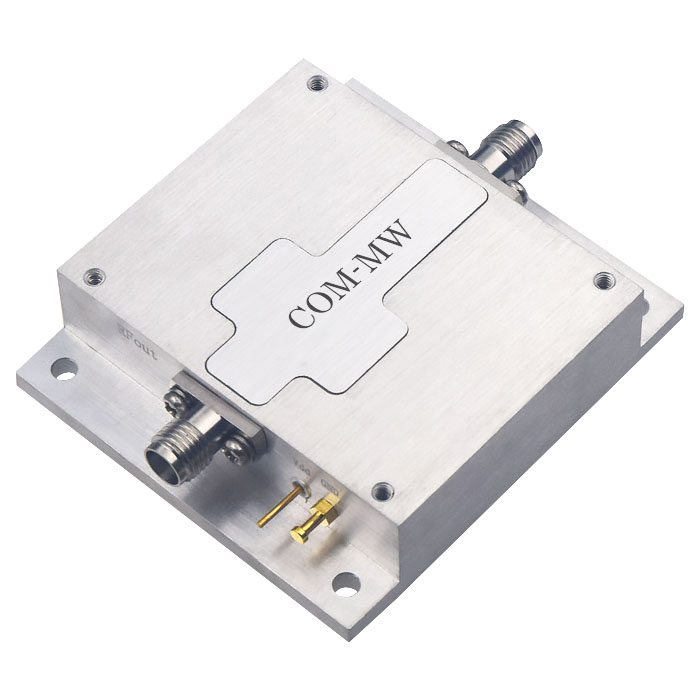

参考实物图

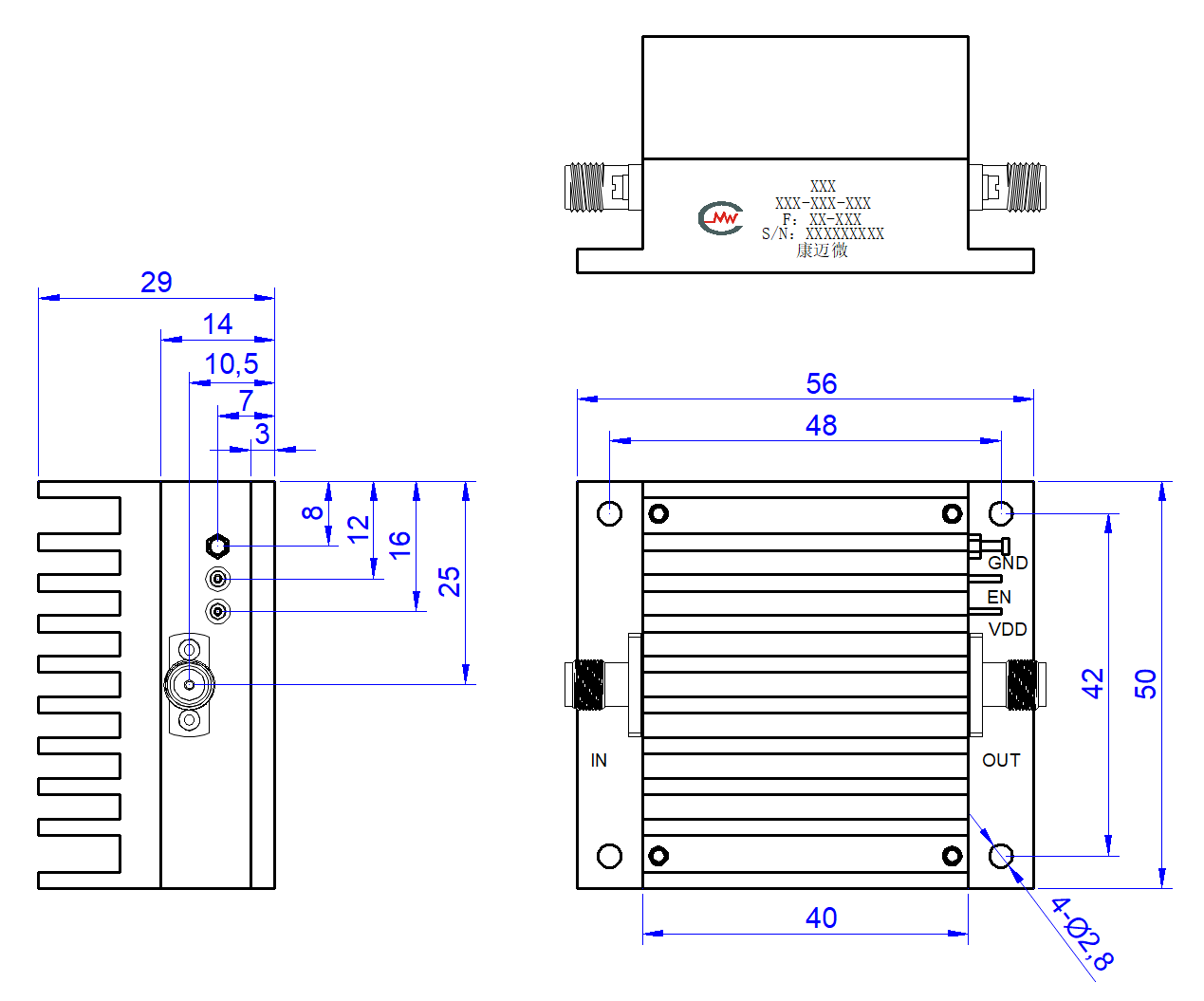

外形结构图

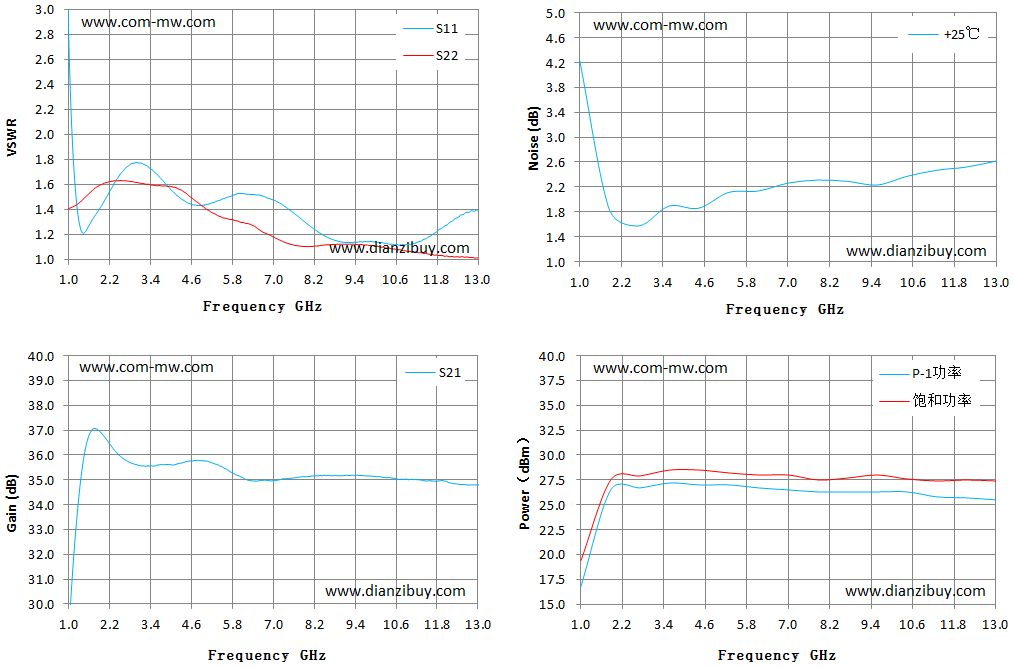

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
