低噪声放大器
1000~2000MHz,增益 50dB,噪声系数 1dB,输出P-1dB功率 0dBm,SMA
- DLNA8-1-2-4075
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 增益 | 50 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 1 | dB | ||
| 驻波比 | 1.5 | |||
| 输入P-1dB功率 | -50 | dBm | ||
| 输出P-1dB功率 | 0 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | Psat | Noise |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.8 | 1.22 | 1.08 | 50.11 | -4.74 | -2.83 | 0.59 |
| 0.92 | 1.2 | 1.08 | 51.27 | -3.38 | -1.88 | 0.52 |
| 1.04 | 1.16 | 1.09 | 51.65 | -2.7 | -1.31 | 0.49 |
| 1.16 | 1.14 | 1.11 | 51.79 | -2.26 | -0.9 | 0.56 |
| 1.29 | 1.14 | 1.1 | 51.91 | -1.84 | -0.7 | 0.59 |
| 1.41 | 1.18 | 1.08 | 51.98 | -1.57 | -0.55 | 0.62 |
| 1.53 | 1.19 | 1.08 | 52.04 | -1.38 | -0.4 | 0.63 |
| 1.65 | 1.22 | 1.06 | 52.25 | -1.17 | -0.31 | 0.61 |
| 1.77 | 1.25 | 1.05 | 52.42 | -0.93 | -0.22 | 0.56 |
| 1.89 | 1.28 | 1.04 | 52.61 | -0.74 | -0.16 | 0.48 |
| 2.01 | 1.3 | 1.04 | 52.87 | -0.79 | -0.19 | 0.53 |
| 2.14 | 1.32 | 1.04 | 53.12 | -0.8 | -0.1 | 0.49 |
| 2.26 | 1.32 | 1.04 | 53.49 | -0.61 | 0 | 0.53 |
| 2.38 | 1.3 | 1.04 | 53.82 | -0.64 | 0.15 | 0.57 |
| 2.5 | 1.27 | 1.05 | 54.14 | -0.41 | 0.42 | 0.64 |
参考实物图
外形结构图（mm）

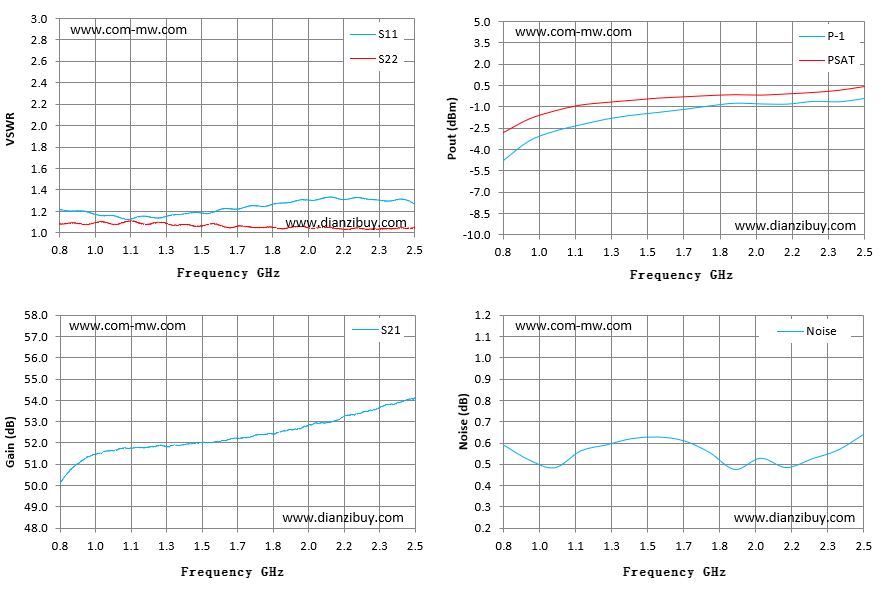

典型测试曲线图
注意事项
，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
