限幅器

工作频率 0.2~3000MHz,限幅电平 17dBm,功率容量2W,SMA,工业级

  • DL8-0.2-3000-9127
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数最小典型最大单位单位
工作频率0.2~3000MHz
限幅电平17dBm
插入损耗0.40.7dB输入功率<4dBm
驻波比1.31.7输入功率<4dBm
输入功率范围12~33dBm
恢复时间5ns
响应时间5ns

其它参数

功率容量2W设计保证
阻抗50Ω
接口形式SMA
接口材质外壳304不锈钢
工作温度-30~+60℃设计保证
其它工业级

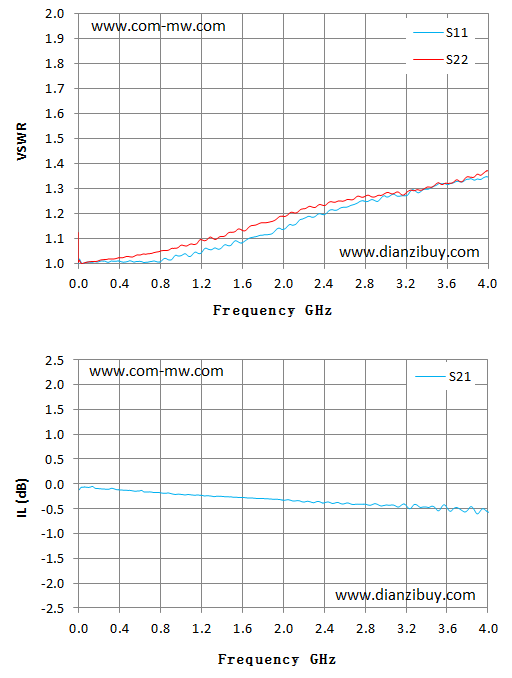

典型测试曲线图

参考实物图

外形结构图(mm)

典型功率测试曲线图(F:750MHz)

注意事项

1、注意输入输出方向,反接可能会导致产品烧毁。
