滤波器
阻带频率3600~3900MHz, ≥60dB, 通带频率DC~3585MHz, 3915~7000MHz, N
- K6-3600-3900-15N60150-004
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3600 | ~ | 3900 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3585 | MHz | |
| 通带频率 | 3915 | ~ | 7000 | MHz | |
| 通带损耗 | 60 | dB | |||
| 通带驻波 | 3.5 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3500 | -0.42 | 1.39 |
| 3550 | -0.58 | 1.55 |
| 3585 | -2.96 | 1.43 |
| 3590 | -8.46 | 10.55 |
| 3595 | -41.35 | 25.17 |
| 3600 | -78.96 | 42.88 |
| 3650 | -69.50 | 46.26 |
| 3750 | -80.22 | 39.77 |
| 3850 | -82.8 | 32.46 |
| 3900 | -79.78 | 41.6 |
| 3905 | -42.44 | 27.37 |
| 3910 | -8.85 | 11.44 |
| 3915 | -3.14 | 1.45 |
| 3950 | -0.63 | 1.38 |
| 4000 | -0.48 | 1.44 |
参考实物图
外形结构图（mm）

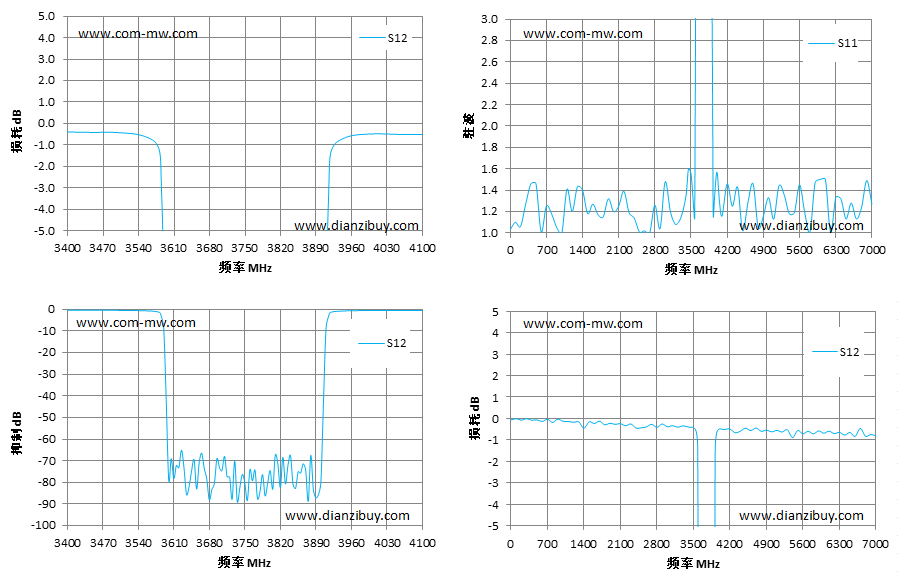

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
