产品
功分器
1.15~1.65GHz, 15W, 6路, 相位90°, SMA,
- ZPD8-6M1.15-1.65G-2055
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.15 | ~ | 1.65 | GHz |
| 插入损耗 | 1.2 | 1.7 | dB | |
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | 0.6 | dB | |
| 相位平衡 | 4 | ° | ||
| 时延一致性 | ±10 | ps |
其它参数
| 功率容量 | 15W |
| 路数 | 6路 |
| 相位 | 90° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 损耗不包含分配损耗7.78dB |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4,5,6 |

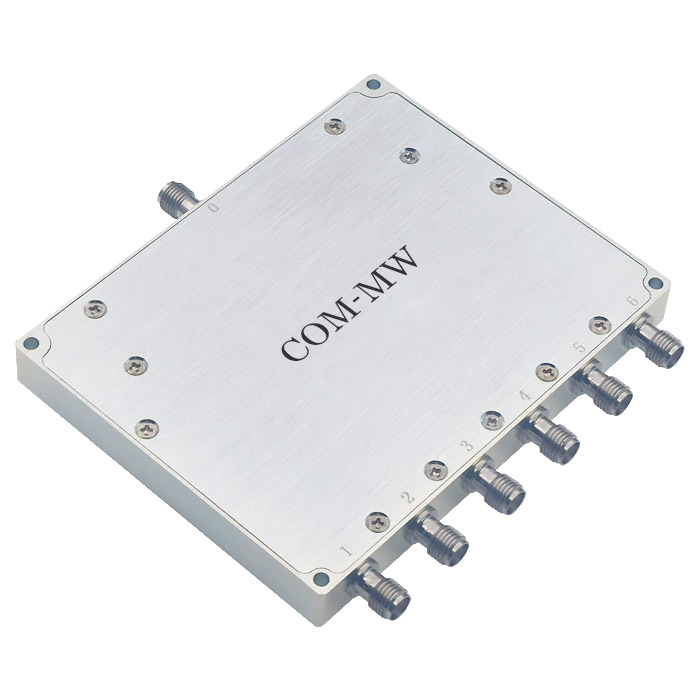

参考实物图

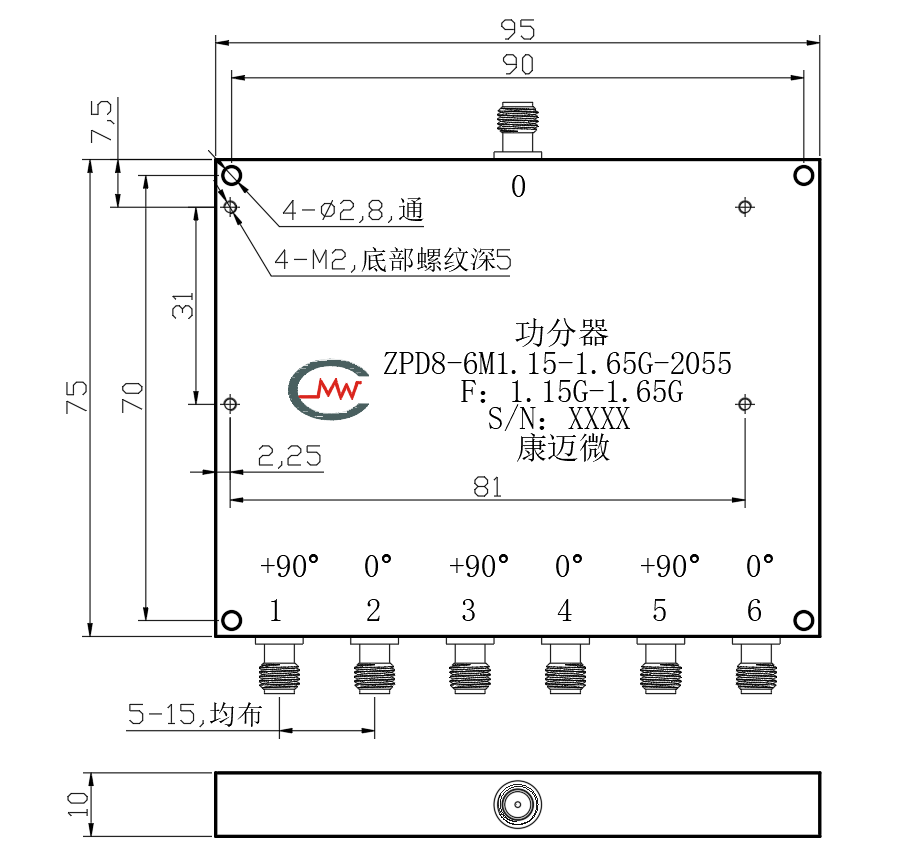

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
