0.7~1GHz, 400W, 5路, N, 串馈合成器
大功率,低损耗,合成效率高。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 0.7 | ~ | 1 | GHz |
插入损耗 | 0.5 | dB | ||
隔离度 | 20 | dB | ||
输入驻波比 | 1.3 | |||
输出驻波比 | 1.3 | |||
幅度平衡 | 0.5 | dB | ||
耦合度 | 32 | 34 | dB | |
方向性 | 12 | dB |
功率容量 | 400W |
路数 | 5路(理论损耗7dB) |
相位 | 两只配对使用为0° |
阻抗 | 50Ω |
接口形式 | N-K |
表面 | 本导 |
产品外壳材料 | 铝6061 |
工作温度 | -30~+85℃设计保证 |
其它 | 串馈合成器 |

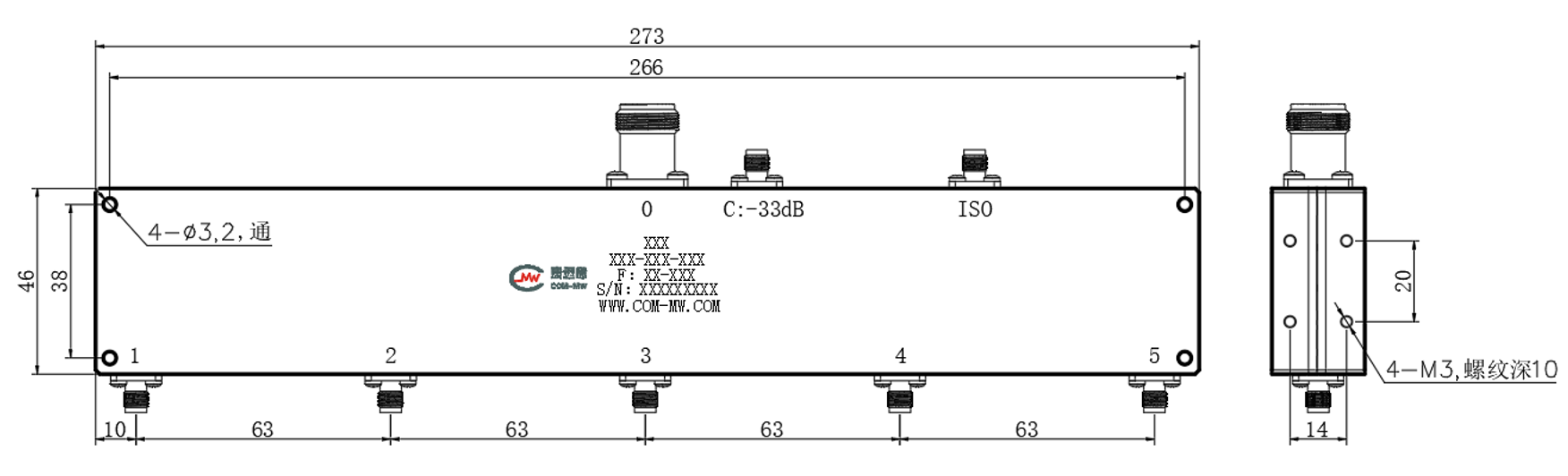

公共端口 | 0(N-K) |
分配端口 | 1、2、3、4、5(SMA-K) |
耦合端口 | C:33dB |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
