滤波器组件
通带频率1164~1285MHz, 通带频率1555~1610MHz, DC-1014MHz≥60dB, 1064MHz≥40dB, 微带圆针
- DFSBF15-L1164-1610-1207
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1164 | ~ | 1285 | MHz |
| 通带频率 | / | / | 1555 | ~ | 1610 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-1014 | MHz≥ | 60 | dB | ||
| 带外抑制 | 1064 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1385-1455 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1710 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1760-3000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ±4°（争取±3°） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图

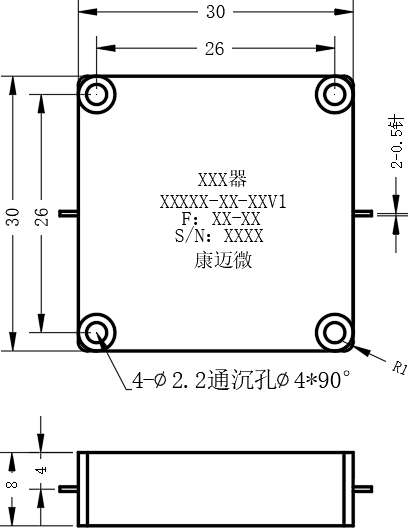

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
