滤波器
通带频率 32~38GHz,25-31GHz≥45dB,39-40GHz≥45dB,2.92
- ZBF5-C35-6G-611
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 32 | ~ | 38 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 25-31 | GHz≥ | 45 | dB | ||
| 带外抑制 | 39-40 | GHz≥ | 45 | dB | ||
| 带外抑制 | DC-25 | 60 | dB | |||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 29.00 | 26.39 | 45.91 | -85.34 | -85.34 | 2.39 |
| 29.86 | 47.56 | 32.22 | -86.56 | -86.56 | 4.05 |
| 30.71 | 28.31 | 55.64 | -72.03 | -72.03 | 1.29 |
| 31.57 | 14.66 | 20.71 | -20.84 | -20.84 | 1.15 |
| 32.43 | 1.01 | 1.12 | -0.94 | -0.94 | 1.06 |
| 33.29 | 1.22 | 1.28 | -0.92 | -0.92 | 0.80 |
| 34.14 | 1.13 | 1.12 | -0.68 | -0.68 | 0.73 |
| 35.00 | 1.22 | 1.13 | -0.71 | -0.71 | 0.70 |
| 35.86 | 1.24 | 1.32 | -0.94 | -0.94 | 0.72 |
| 36.71 | 1.14 | 1.13 | -0.86 | -0.86 | 0.78 |
| 37.57 | 1.08 | 1.10 | -0.98 | -0.98 | 0.98 |
| 38.43 | 11.64 | 16.14 | -15.43 | -15.43 | 1.48 |
| 39.29 | 44.49 | 41.52 | -69.31 | -69.31 | 0.14 |
| 40.14 | 18.70 | 54.84 | -81.06 | -81.06 | 4.89 |
| 41.00 | 28.00 | 40.69 | -87.12 | -87.12 | -6.52 |

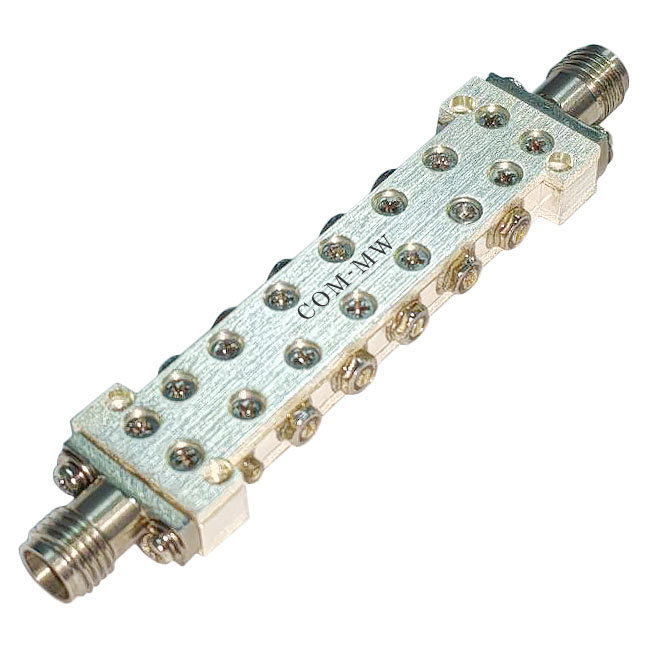

参考实物图

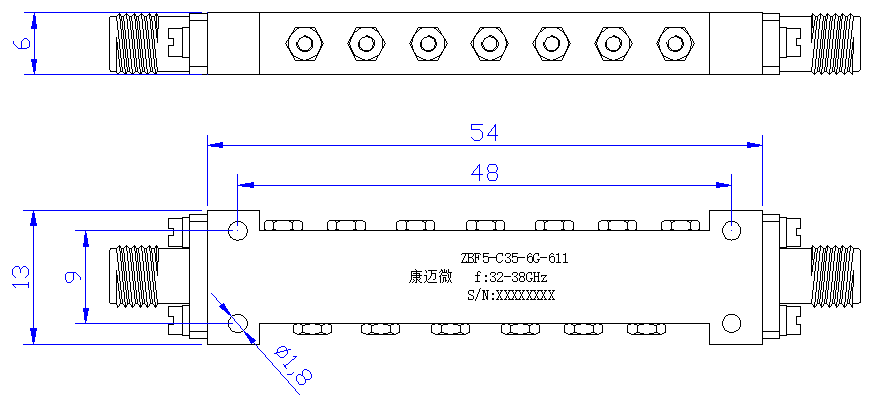

外形结构图（mm）

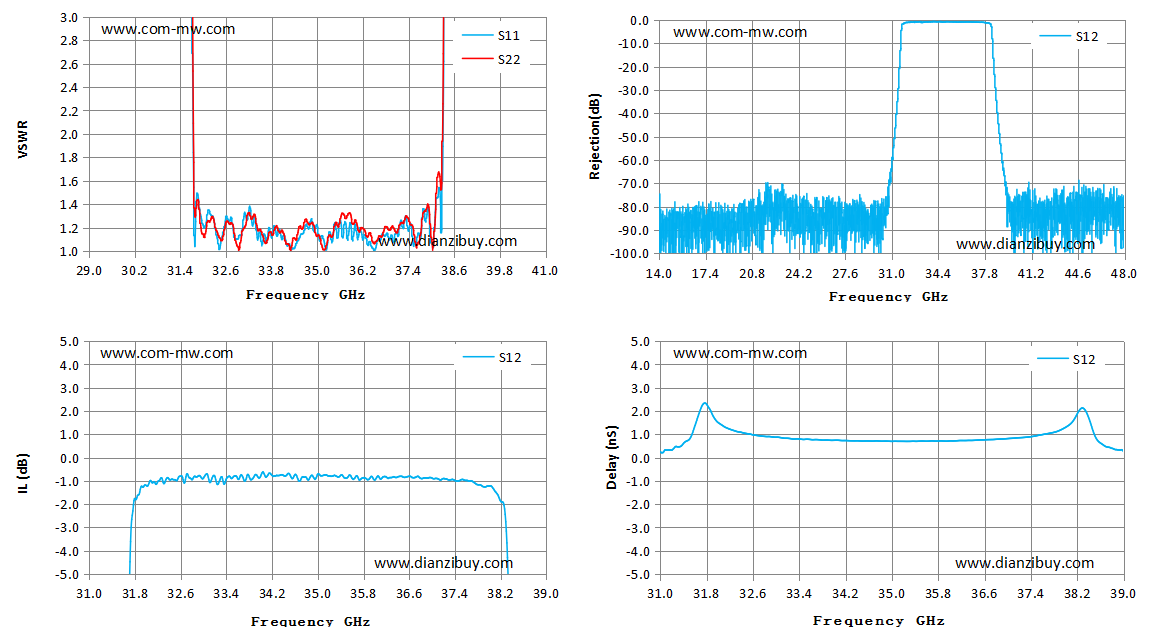

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
