低噪声放大器
0.009~1000MHz, 增益30dB, 噪声系数1.5dB, P-1dB功率15dBm, SMA
- DLNA8-0.009-1000-1034
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.009 | ~ | 1000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | 2 | dB | ||
| 噪声系数 | 1.5 | 2 | dB | |
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| F(MHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) | |
| 0.009 | 16.1 | / | 1.26 | 1.23 | 33.3 | |
| 100 | 17 | 1.05 | 1.67 | 1.17 | 33.6 | |
| 200 | 17.8 | 1.13 | 1.49 | 1.12 | 34.3 | |
| 300 | 18.1 | 1.23 | 1.38 | 1.11 | 34.7 | |
| 400 | 18.5 | 1.25 | 1.37 | 1.12 | 34.9 | |
| 500 | 18.4 | 1.31 | 1.37 | 1.13 | 34.9 | |
| 600 | 18.3 | 1.38 | 1.37 | 1.11 | 34.8 | |
| 700 | 18.3 | 1.38 | 1.33 | 1.09 | 34.5 | |
| 800 | 18.2 | 1.39 | 1.26 | 1.13 | 34.3 | |
| 900 | 18.3 | 1.43 | 1.16 | 1.21 | 34.1 | |
| 1000 | 18.2 | 1.34 | 1.12 | 1.32 | 33.8 |
参考实物图

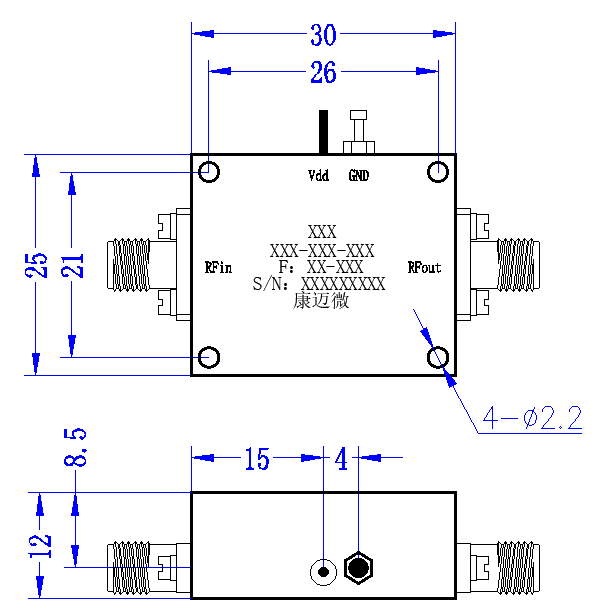

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
