产品
功分器
350~6000MHz, 25W, 2路, 0°, SMA
- ZPD25-2M350-6000-069
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 350 | ~ | 6000 | MHz |
| 插入损耗 | 0.1 | 0.6 | dB@350M-500M | |
| 插入损耗 | 0.5 | 0.9 | dB@500M-2700M | |
| 插入损耗 | 0.7 | 1.1 | dB@2700M-3600M | |
| 插入损耗 | 0.9 | 1.4 | dB@3600M-6000M | |
| 隔离度 | 16 | 20 | dB@350M-500M | |
| 隔离度 | 18 | 22 | dB@500M-2700M | |
| 隔离度 | 15 | 20 | dB@2700M-3600M | |
| 隔离度 | 15 | 18 | dB@3600M-6000M | |
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.15 | 0.3 | dB@350M-2700M | |
| 幅度平衡 | 0.2 | 0.5 | dB@2700M-6000M | |
| 相位平衡 | 1 | 3 | °@350M-2700M | |
| 相位平衡 | 1.5 | 4 | °@2700M-3600M | |
| 相位平衡 | 3 | 5 | °@3600M-6000M |
其它参数
| 功率容量 | 25W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | Replacement for ZN2PD2-63-S+ |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |

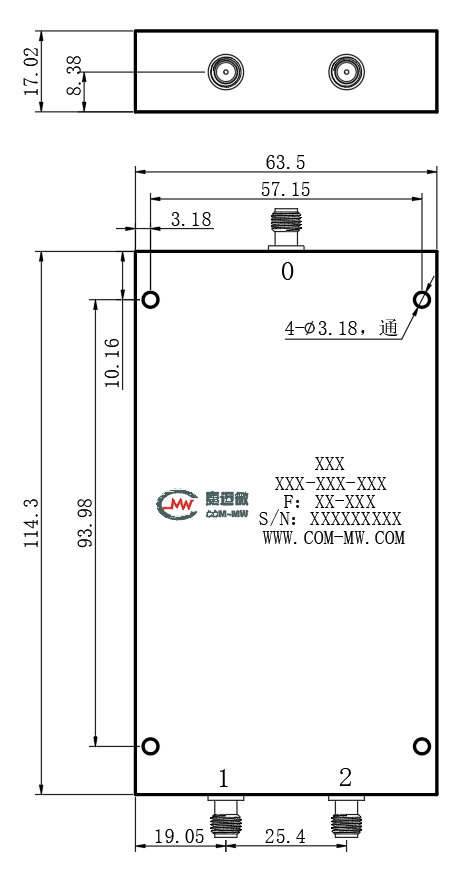

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
